Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 10 2600
TILTENTA 10 s pracovními pojezdy 2600 x 1000 x 1000 (X/Y/Z) je ideálním řešením všude tam, kde je obrábění limitováno malým prostorem. Integrovaný vysokozátěžový otočný stůl umožňuje obrábět obrobky o hmotnosti až 2 200 kg. Standardní výbava s dvoubodovým kontaktním upínacím systémem SK50 BIG PLUS (volitelně: HSK A100) je dalším bonusem tohoto univerzálního stroje. Stroje jsou dodávány převážně s upínacím systémem BIG PLUS.
Jednoznačně lepší: BIG PLUS
Díky současnému kontaktu kužele nástroje a čela vřetena BIG PLUS je dosaženo extrémně stabilního spojení mezi držákem nástroje a vřetenem. Zároveň je vřeteno kompatibilní se všemi běžnými typy upínání SK50.
Hlavní charakteristiky
- Extra velký zdvih v osách Z a Y 1000 mm
- Plynule otočné hlavní vřeteno s hydraulickým upínáním
- Zatížení stolu až 4500 kg
- Volitelně s integrovaným otočným stolem s velkou nosností
- Highlight: zásobník nástrojů až pro 192 nástrojů
- Délka nástroje až 400 mm
Doporučené příslušenství

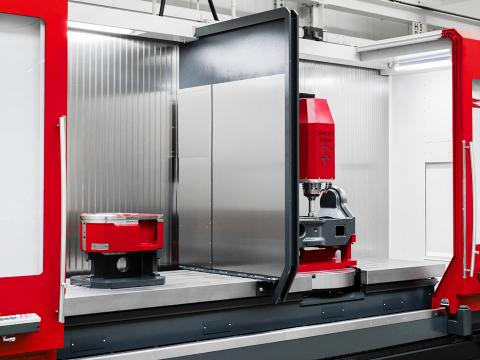

- Efektivní obrábění v rozděleném pracovním prostoru
Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita - NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
- Záložní (standby) zásobník pro 152 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
- PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
- Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
- ZeroClamp system
Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků. - Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry | |
|---|---|
X-, Y-, Z-pojezd | 2600/1760 x 1000 x 1000/1165 mm |
Rozsah naklápění | -5 – +98°/-98° – +98° |
Upínací plocha stolu | 3080 x 1000 mm |
Počet otáček | 8000 / 12000 ot/min |
Výkon vřetena | 50 kW |
Upínací kužel vřetena | SK50 / BT50 / HSK A100 |
Rychloposuvy os X-, Y-, Z- | 40 / 40 / 40 m/min |
Odměřovací systém | přímý |
Počet nástrojů | 40 / 192 (max.) |
Řídicí systém | Heidenhain / Sinumerik |
Zatížení stolu | 4500 kg |
Průměr otočného stolu | Ø 1000 mm |
Zatížení otočného stolu | 1600 / 2200 kg |
Točný průměr | Ø 1450 mm |
