Vertikální obráběcí CNC centrum HEDELIUS FORTE 9 2600

Obráběcí centrum FORTE 9 2600 má velké pojezdy 2600 x 900 x 1005 mm a je navrženo pro obrábění pomocí moderních vysoce výkonných nástrojů. Zvláště u velkých a těžkých obrobků se projeví mimořádnost koncepce pohyblivého stojanu, protože dynamika stroje je nezávislá na hmotnosti obrobku. Pohyblivý stojan z litiny odolné proti zkroucení přesvědčí vysokou stabilitou a tlumením vibrací. Rychlou výměnu nástrojů v každé poloze zajišťuje automatický zásobník pro 60 nástrojů.

Hlavní charakteristiky

Velká délka pojezdu v osách Y a Z
Plně uzavřený pracovní prostor
Přímý odměřovací systém
Pevný pracovní stůl umožňuje velké zatížení
Automatická výměna pro 60 nástrojů
Výběr nástrojů pomocí dvojitého chapadla během obrábění pro kratší čas výměny (chip-to-chip)
Vertikální kryt z nerezové oceli pro optimální odvod třísek
Dopravník třísek může být podle potřeby umístěn vpravo nebo vlevo

Doporučené příslušenství

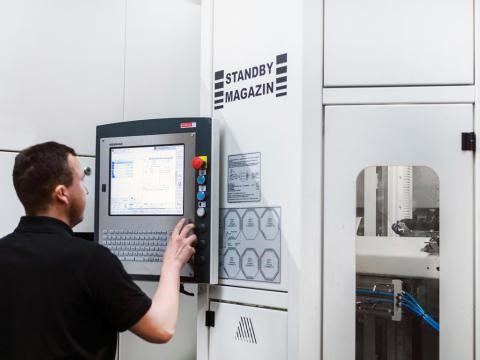

Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů

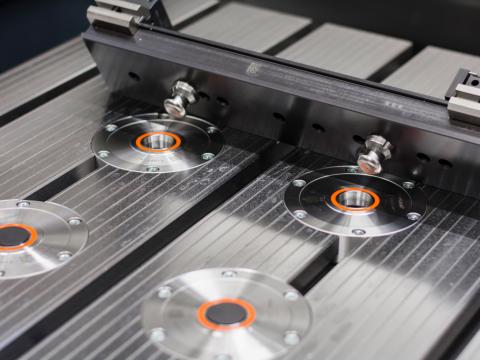

ZeroClamp system nulový upínací systém integrovaný do pevného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků
Automatická výměnná stanice Pick-up, kterou je možné umístit z boku pracovního stolu pro uložení frézovacích hlav nebo nadrozměrných nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
Frézovací hlavy rozšíří technologické možnosti 3osého stroje o možnost obrábět z čela nebo z boční strany obrobku a to i pod úhlem

Technické parametry
X-, Y-, Z-pojezd	2600 x 900 x 1005 mm
Počet otáček	14000/15000/18000 ot/min
Výkon vřetena	22/35/37/50 kW
Počet nástrojů	60 / 240 / 324 (max.)
Upínací kužel vřetena	SK 40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Řídicí systém	Heidenhain TNC 640, Heidenhain TNC 7, Sinumerik 840 D
Upínací pracovní plocha	3080 x 900 mm
Zatížení stolu	3000 kg
