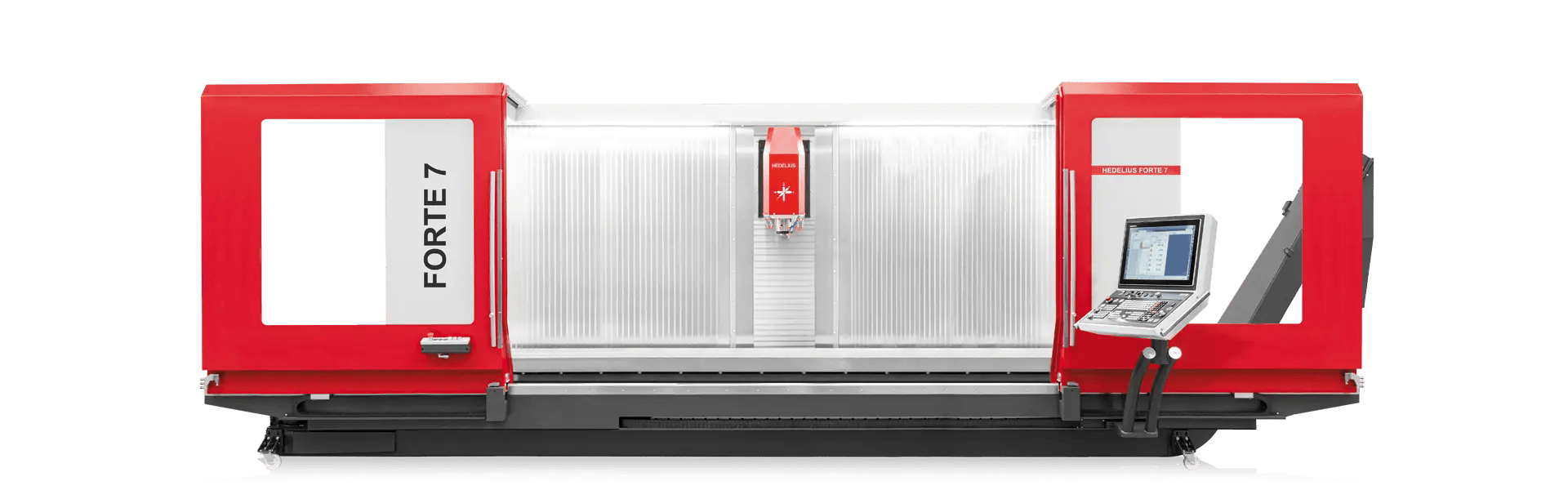

Vertikální obráběcí CNC centrum HEDELIUS FORTE 7 3600 NEO

Koncept 3osého obráběcího centra s pojízdným stojanem a pevným stolem nabízí ideální podmínky pro vysokorychlostní obrábění s pracovními posuvy až 40 m/min. Kapalinou chlazená motorová vřetena s otáčkami až 18000 min-1 a výkonem až 35 kW zajišťují vysoký řezný výkon s nekompromisní přesností.

Hlavní charakteristiky

  • Velká délka pojezdu v ose X 3600 mm
  • Extra velký pojezd v ose Z 800 mm
  • Plně uzavřený pracovní prostor
  • Pevný pracovní stůl umožňuje velké zatížení
  • Vertikální kryt z nerezové oceli pro optimální odvod třísek
  • Pohyblivý stojan z vysoce kvalitního odlitku
  • Pohyblivý zásobník nástrojů s 45 lůžky pro kratší čas výměny (chip-to-chip)
  • Volitelně až 309 nástrojů v zásobníku pro zkrácení doby přípravy
  • Obrábění v kyvadlovém režimu pro zkrácení prostojů při sériové výrobě

Doporučené příslušenství

  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • ZeroClamp system nulový upínací systém integrovaný do pevného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků
  • Automatická výměnná stanice Pick-up, kterou je možné umístit z boku pracovního stolu pro uložení frézovacích hlav nebo nadrozměrných nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 600 mm)
  • Frézovací hlavy rozšíří technologické možnosti 3osého stroje o možnost obrábět z čela nebo z boční strany obrobku a to i pod úhlem
Technické parametry
X-, Y-, Z-pojezd
3600 x 700 x 800 mm
Rozdělení pracovního prostoru
2 x 1570 mm
Počet otáček
14000 / 18000 ot/min
Výkon vřetena
22 / 29 / 35 kW
Počet nástrojů
45 / 225 / 309 (max.)
Upínací kužel vřetena
SK40 / BT40 / HSK A 63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Řídicí systém
Heidenhain / Sinumerik
Upínací plocha stolu
4080 x 700 mm
Zatížení stolu
3000 kg

Video

Fotogalerie

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů
Hydraulické nebo pneumatické upínací systémy
Automatická výměnná stanice Pick-up
NC otočné stoly
NC otočné stoly
NC otočné stoly
Frézovací hlavy
ZeroClamp system
