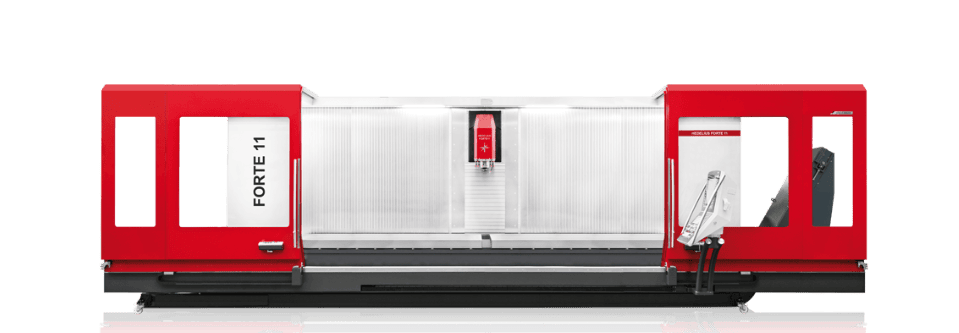

Vertikální obráběcí CNC centrum HEDELIUS FORTE 11 4600
I přes délku pojezdu v ose Y 4600 mm proběhne výměna nástroje u stroje FORTE 11 4600 během několika sekund – díky velkému zásobníku s 65 nástroji se výrazně zkracuje doba výměny. Toto 3osé obráběcí centrum má dokonale navrženou pracovní oblast s vertikálním krytem z nerezové oceli a dobrým přístupem k pracovnímu prostoru.
Hlavní charakteristiky
- Velká délka pojezdu v ose Y
- Plně uzavřený pracovní prostor
- Přímý odměřovací systém v lineárních osách
- Výkonný, kapalinou chlazené motor frézovacího vřetena s výkonem do 50 kW
- Hlavní vřetena s upínáním SK40, BT40 nebo HSK-A63
- Pevný pracovní stůl umožňuje velké zatížení
- Automatická výměna pro 65 nástrojů
- Výběr nástrojů pomocí dvojitého chapadla během obrábění pro kratší čas výměny (chip-to-chip)
- Vertikální kryt z nerezové oceli pro optimální odvod třísek
- Dopravník třísek může být podle potřeby umístěn vpravo nebo vlevo
Doporučené příslušenství
- Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
- ZeroClamp system nulový upínací systém integrovaný do pevného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
- NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
- Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků
- Automatická výměnná stanice Pick-up, kterou je možné umístit z boku pracovního stolu pro uložení frézovacích hlav nebo nadrozměrných nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
- Frézovací hlavy rozšíří technologické možnosti 3osého stroje o možnost obrábět z čela nebo z boční strany obrobku a to i pod úhlem
Technické parametry | |
|---|---|
X-, Y-, Z-pojezd | 4600 x 1100 x 1005 mm |
Upínací pracovní plocha | 5080 x 1100 mm |
Počet otáček | 14000 / 15000 / 18000 ot/min |
Výkon vřetena | 22 / 35 / 37 / 50 kW |
Upínací kužel vřetena | SK40 / BT40 / HSK A63 |
Rychloposuvy os X-, Y-, Z- | 40 / 40 / 40 m/min |
Odměřovací systém | přímý |
Počet nástrojů | 65 / 245 / 329 (max.) |
Řídicí systém | Heidenhain / Sinumerik |
Zatížení stolu | 6000 kg |
