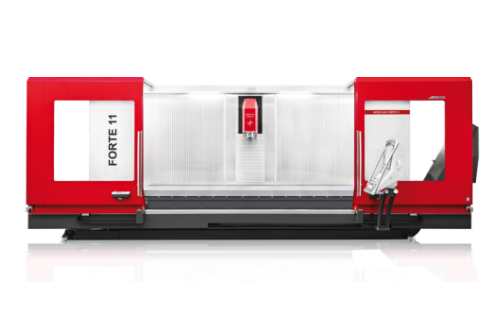

Vertikální obráběcí CNC centrum HEDELIUS FORTE 11 3600

Tříosé obráběcí centrum FORTE 11 3600 nabízí rozmanité aplikační možnosti v různých průmyslových odvětvích. Ať už jde o konstrukci strojů nebo nástrojů, konstrukci vozidel nebo letecký průmysl – dlouhé obrobky jsou ekonomicky obráběny s vysokou přesností. Toto obráběcí centrum je vysoce produktivní díky výkonným frézovacím vřetenům, standardnímu zásobníku s 65 nástroji a širokému příslušenství.

Hlavní charakteristiky

  • Velká délka pojezdu v ose Y
  • Plně uzavřený pracovní prostor
  • Přímý odměřovací systém v lineárních osách
  • Výkonný, kapalinou chlazený motor frézovacího vřetena s výkonem do 50 kW
  • Hlavní vřetena s upínáním SK40, BT40 nebo HSK-A63
  • Pevný pracovní stůl umožňuje velké zatížení
  • Automatická výměna pro 65 nástrojů
  • Výběr nástrojů pomocí dvojitého chapadla během obrábění pro kratší čas výměny (chip-to-chip)
  • Vertikální kryt z nerezové oceli pro optimální odvod třísek
  • Dopravník třísek může být podle potřeby umístěn vpravo nebo vlevo

Doporučené příslušenství

  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • ZeroClamp system nulový upínací systém integrovaný do pevného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků
  • Automatická výměnná stanice Pick-up, kterou je možné umístit z boku pracovního stolu pro uložení frézovacích hlav nebo nadrozměrných nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
  • Frézovací hlavy rozšíří technologické možnosti 3osého stroje o možnost obrábět z čela nebo z boční strany obrobku a to i pod úhlem
Technické parametry
X-, Y-, Z-pojezd
3600 x 1100 x 1005 mm
Upínací pracovní plocha
4080 x 1100 mm
Počet otáček
14000 / 15000 / 18000 ot/min
Výkon vřetena
22 / 35 / 37 / 50 kW
Upínací kužel vřetena
SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Počet nástrojů
65 / 245 / 329 (max.)
Řídicí systém
Heidenhain / Sinumerik
Zatížení stolu
5000 kg

Video

Fotogalerie

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů
Hydraulické nebo pneumatické upínací systémy
Automatická výměnná stanice Pick-up
NC otočné stoly
NC otočné stoly
NC otočné stoly
Frézovací hlavy
ZeroClamp system
