Vertikální obráběcí CNC centrum HEDELIUS FORTE 10 2600

Pokud požadujete vysoký výkon na malém prostoru, je 3osé vertikální obráběcí centrum FORTE 10-2600 ideální volbou. Díky velmi širokému základnímu vybavení s přímým odměřovacím systémem, nerezovým lamelovým krytům, lehce se pohybujícím dveřím pracovního prostoru a výkonnému frézovacímu vřetenu s upínáním nástrojů SK50, BT50 nebo HSK A100 můžete vyrábět přesně a hospodárně.

Hlavní charakteristiky

  • Extra velký zdvih v ose Z: 1 165 mm
  • Pomocí přepážky může být pracovní prostor rozdělen na dvě části
  • Pevný pracovní stůl umožňuje velké zatížení
  • Automatická výměna až pro 192 nástrojů
  • Hlavní vřetena s upínáním SK50, BT50 nebo volitelně s HSK A100
  • Délka nástroje až 400 mm

Doporučené příslušenství

  • Záložní (standby) zásobník pro 152 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • ZeroClamp system nulový upínací systém integrovaný do pevného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků
  • Automatická výměnná stanice Pick-up, kterou je možné umístit z boku pracovního stolu pro uložení frézovacích hlav nebo nadrozměrných nástrojů
  • Frézovací hlavy rozšíří technologické možnosti 3osého stroje o možnost obrábět z čela nebo z boční strany obrobku a to i pod úhlem
Technické parametry
X-, Y-, Z-pojezd
2600 x 1000 x 1165 mm
Rozdělení pracovního prostoru
2 x 965 mm
Upínací pracovní plocha
3080 x 1000 mm
Počet otáček
8000 / 12000 ot/min
Výkon vřetena
50 kW
Upínací kužel vřetena
SK50 / BT50 / HSK A100
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Počet nástrojů
40 / 192 (max.)
Řídicí systém
Heidenhain / Sinumerik
Zatížení stolu
4500 kg

Video

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů
Hydraulické nebo pneumatické upínací systémy

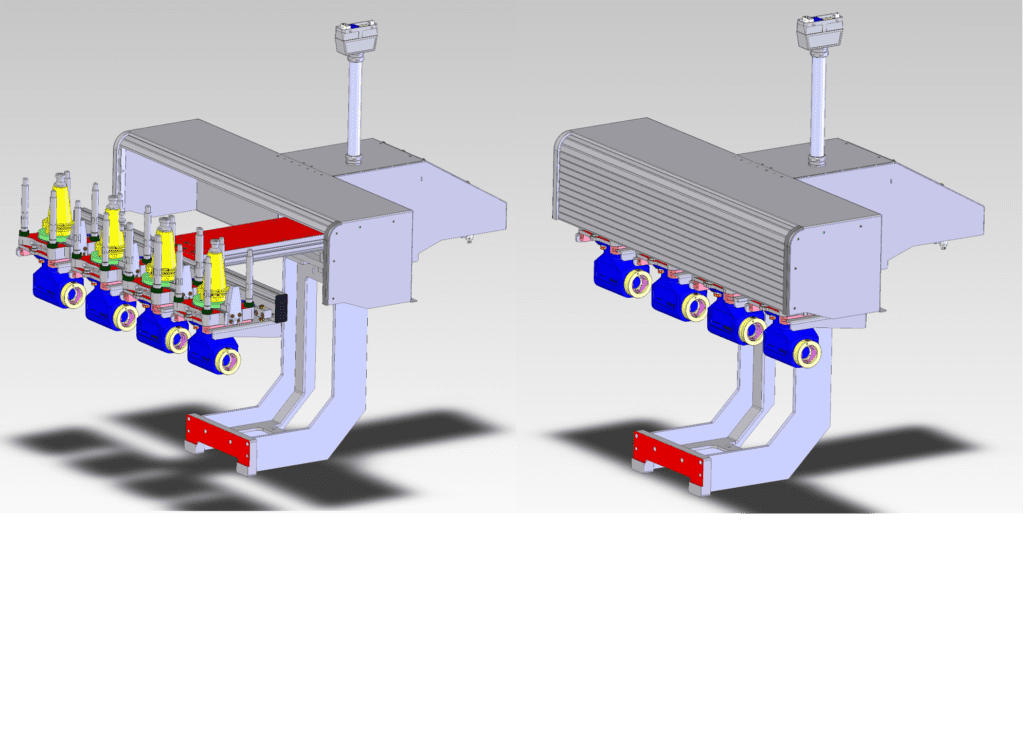

Automatická výměnná stanice Pick-up
NC otočné stoly
NC otočné stoly
NC otočné stoly
Frézovací hlavy
ZeroClamp system
