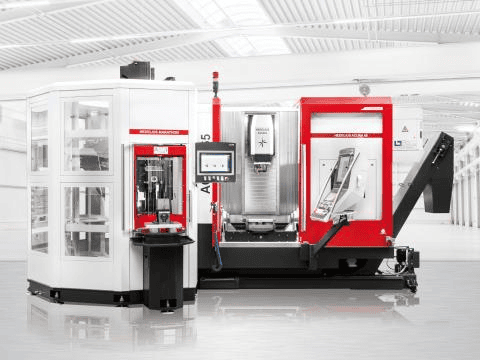

Vertikální obráběcí CNC centrum HEDELIUS ACURA 65 Marathon SR422

Díky 22 paletám je více-paletový automatizační systém MARATHON SR422 ideální pro výrobu jednotlivých dílů v malých až středních sériích. Jednou z předností konceptu ACURA 65 MARATHON, je vybavení řídícím systémem Heidenhain TNC 640 pro stroj, záložní zásobník nástrojů a paletizační systém pro skladování palet. Automatizovaný systém Marathon je dokonale přizpůsoben 5osému obráběcímu centru ACURA 65.

Hlavní charakteristiky

  • Automatizace se systémem pro manipulaci s paletami MARATHON SR422
  • Nakládání z levé strany stroje
  • Připravené automatizační rozhraní
  • Boční nakládací otvor s výškou otvoru přibližně 900 mm
  • Zabudovaný upínací systém nulového bodu
  • Standardně 65pozicový zásobník nástrojů

Marathon SR422 technická specifikace

  • 22 palet 400 x 400 mm
  • Upínací hmotnost 250 kg (přepravní hmotnost 270 kg)
  • Točný průměr 500 mm
  • Upínací výška 400 mm
  • Otočná zakládací stanice jako standard
  • Paleta pneumaticky zpevněna v zakládací stanici pro lepší upnutí obrobku
  • Kontrolní senzor pro detekování palety integrovaný do zakládací stanice
  • Řídicí systém Heidenhain pro výměník palet
  • Dokonale šité na míru stroji ACURA 65


Doporučené příslušenství

  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a olejovací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • Optimalizovaný odvod třísek a oplach pracovního prostoru pro automatický provoz bez zásahu obsluhy
  • Laserový systém pro automatické měření délky a průměru nástroje nebo zlomení nástroje
  • Digitální technologie Průmysl 4.0 optimalizace výrobního procesu díky softwarovému řešení, které zvýší vaši efektivitu, přesnost a produktivitu.
Technické parametry
X-, Y-, Z-pojezd
700 x 650/379 x 600 mm
Upínací plocha palety
400 x 400 mm
Upínací hmotnost palety
250 kg
Počet otáček
14000 / 15000 / 18000 / 24000 ot/min
Výkon vřetena
22 / 29 / 30 / 35 / 50 kW
Rozsah naklápění
+30° – -115°
Upínací kužel vřetena
SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Počet nástrojů
65 / 90 / 245 / 329 (max.)
Řídicí systém
Heidenhain

Video

Fotogalerie

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů
Optimalizovaný odvod třísek a oplach pracovního prostoru
Laserový systém
• Digitální technologie Průmysl 4.0
