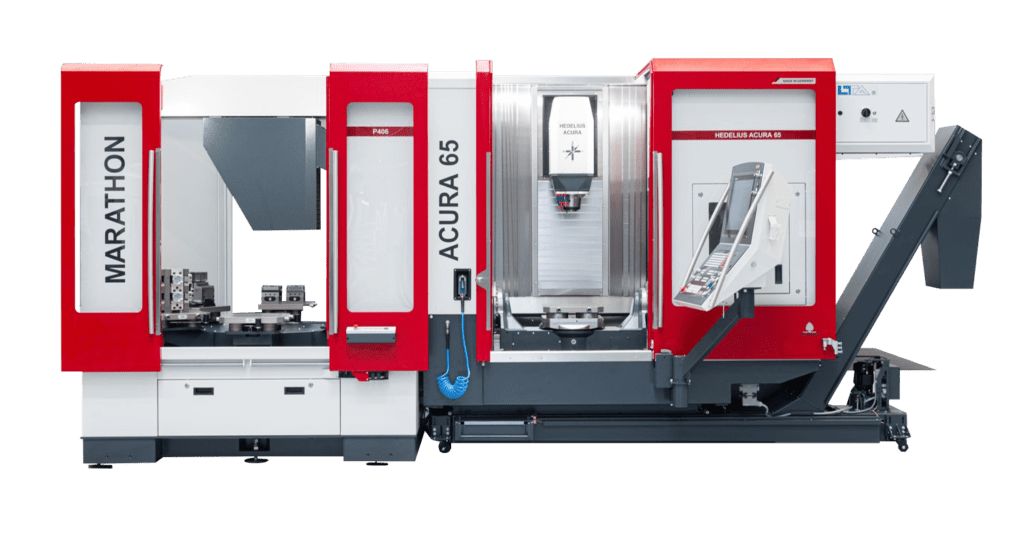

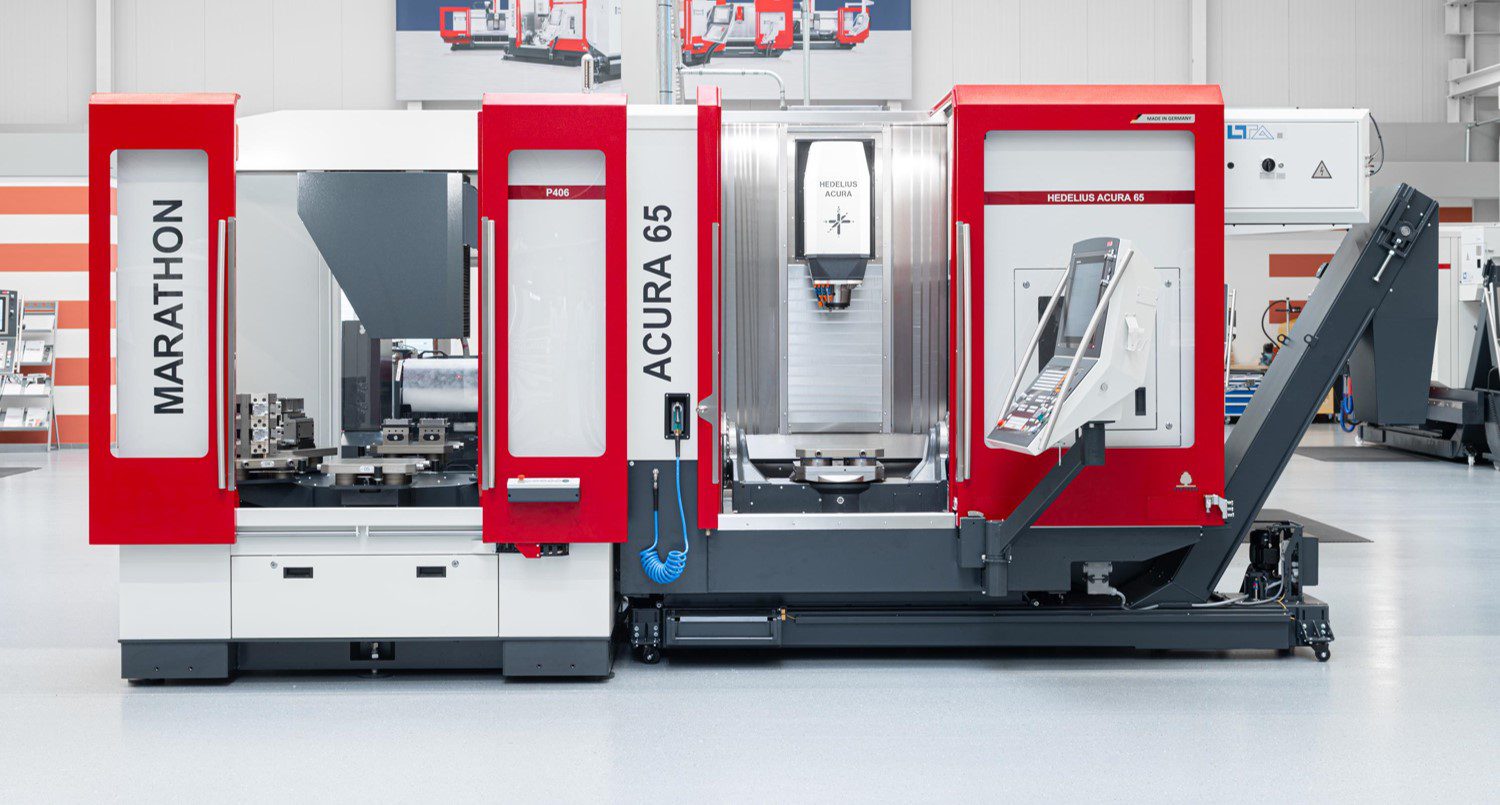

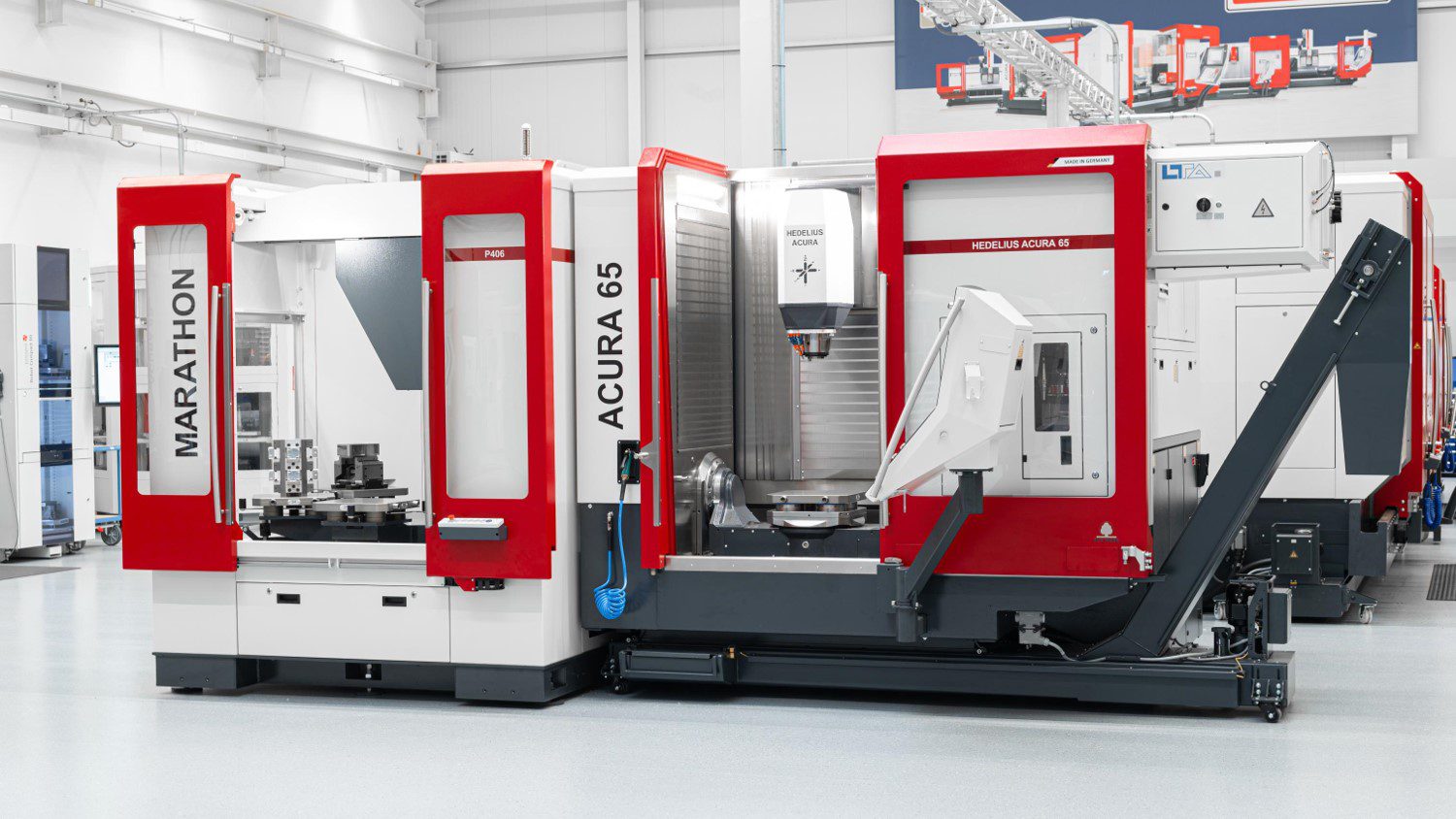

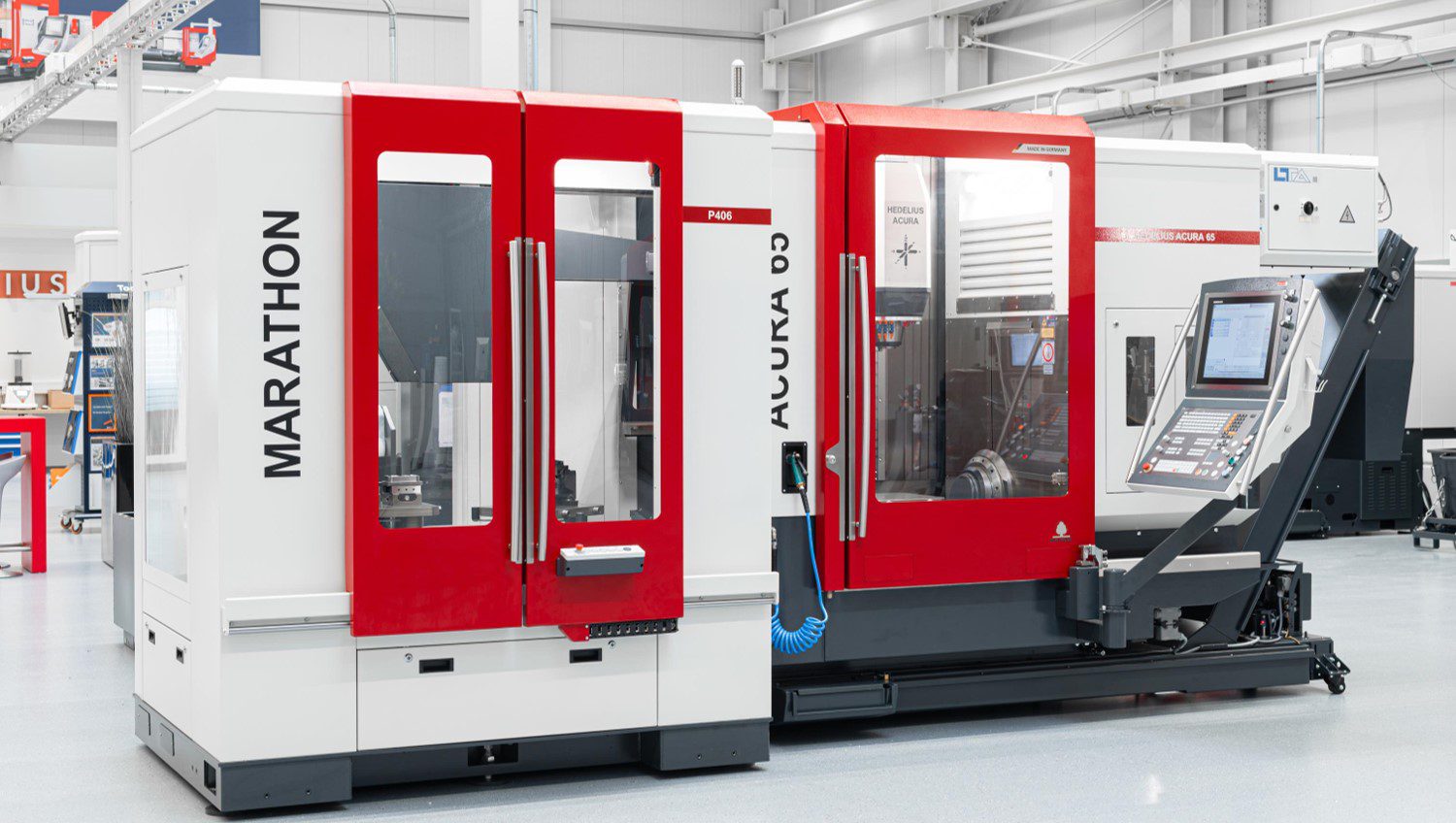

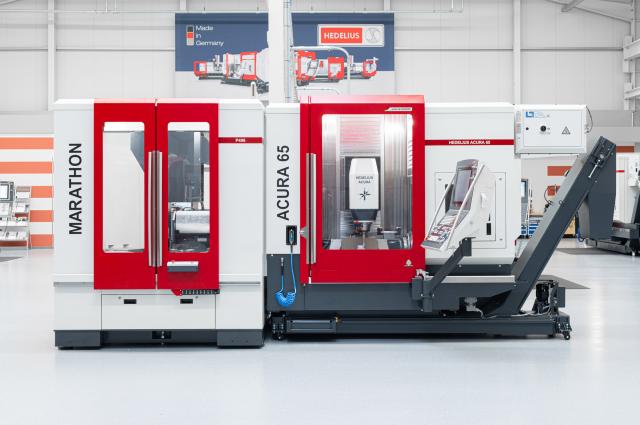

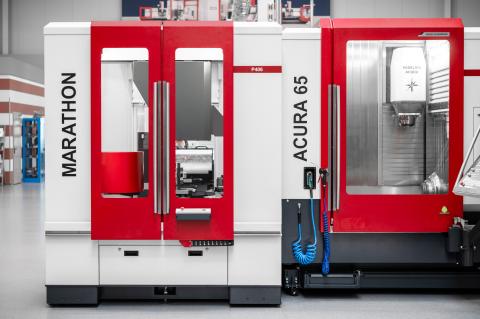

Vertikální obráběcí CNC centrum HEDELIUS ACURA 65 Marathon PL406

Více paletový automatizační systém MARATHON PL406 pro 6 palet umožní „nulovou dobu přípravy“ u jednotlivých dílů nebo malých až středně velkých sérií. Je dokonale přizpůsoben 5osému obráběcímu centru ACURA 65, řídicí systém Heidenhain TNC 640 ovládá stroj, záložní zásobník nástrojů a paletizační systém pro skladování palet. Pro snadnou obsluhu je zásobník palet vybaven ovládacími tlačitky pro otáčení nosiče palet a potvrzováním neobrobených dílů. Seznam úloh se vytváří v řídicím systému Heidenhain v programu Batch Process Manager.

Hlavní charakteristiky

Automatizace se systémem pro manipulaci s paletami MARATHON PL406

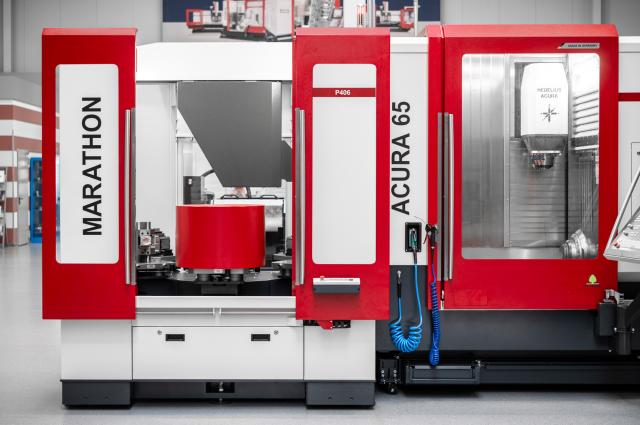

Nakládání z levé strany stroje
Připravené automatizační rozhraní
Boční nakládací otvor s výškou otvoru přibližně 900 mm

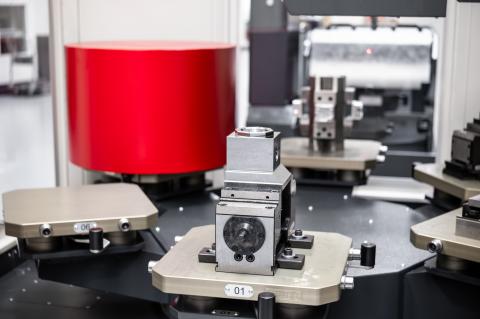

Zabudovaný upínací systém nulového bodu
Standardně 65pozicový zásobník nástrojů

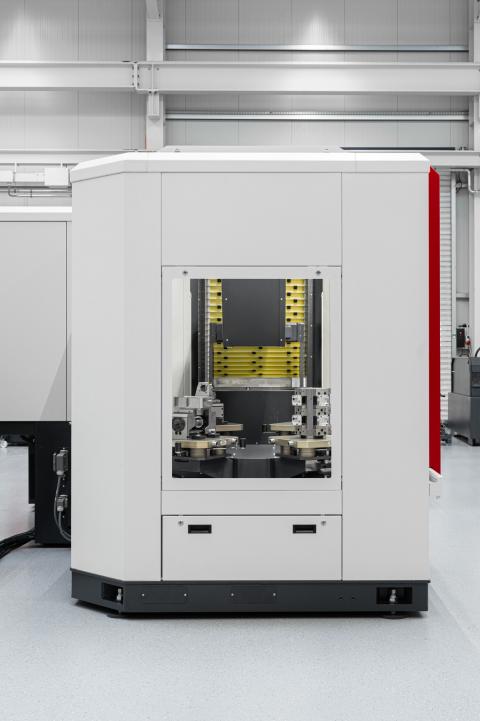

Marathon PL406 technická specifikace

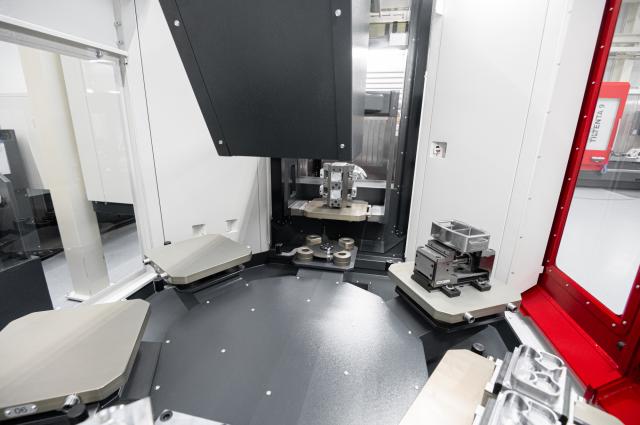

6 palet 400 x 400 / 400 x 500 mm
Upínací hmotnost 250 kg (hmotnost včetně palety 270 kg)
Max. točný průměr obrobku 600 mm
Upínací výška max. 400 mm (při svislé poloze stolu ACURA 65 = 379 mm)
Dvě otočné zakládací stanice jako standard (další volitelně)
Paleta pneumaticky zpevněna v zakládací stanici pro lepší upnutí obrobku

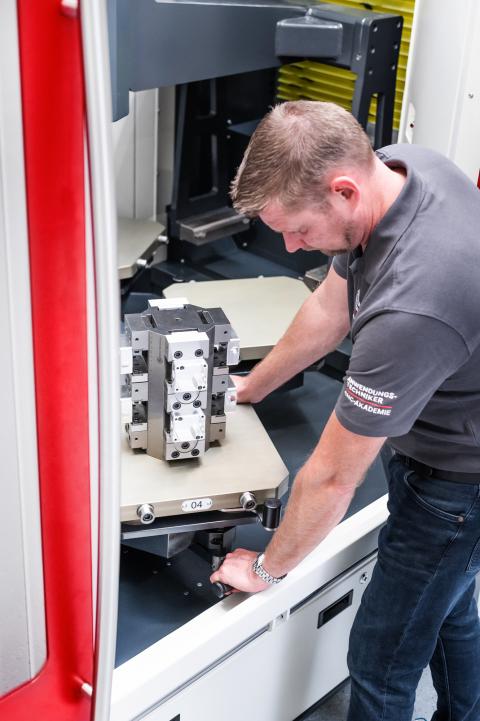

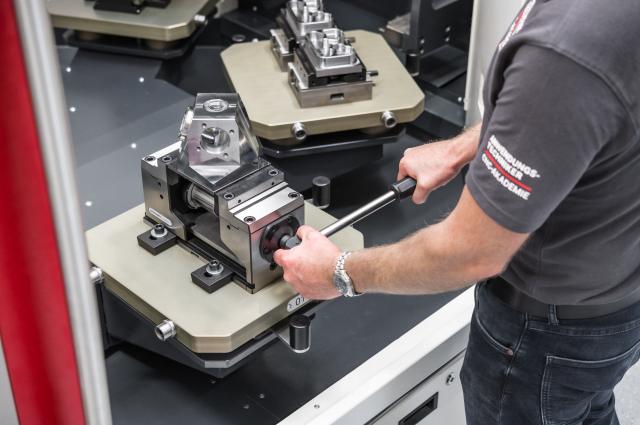

Možnost ručního zajištění palety na seřizovací stanici pro snazší upnutí
Dokonale šité na míru stroji ACURA 65

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a olejovací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
Optimalizovaný odvod třísek a oplach pracovního prostoru pro automatický provoz bez zásahu obsluhy
Laserový systém pro automatické měření délky a průměru nástroje nebo zlomení nástroje
Digitální technologie Průmysl 4.0 optimalizace výrobního procesu díky softwarovému řešení, které zvýší vaši efektivitu, přesnost a produktivitu

Technické parametry
X-, Y-, Z-pojezd	700 x 650/379 x 600 mm
Upínací plocha palety	400 x 400 / 400 x 500 mm
Upínací hmotnost palety	270 / 370 kg
Počet otáček	14000 / 15000 / 18000 / 24000 ot/min
Výkon vřetena	22 / 29 / 30 / 35 / 50 kW
Rozsah naklápění	+30° – -115°
Upínací kužel vřetena	SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Počet nástrojů	65 / 90 / 245 / 329 (max.)
Řídicí systém	Heidenhain
