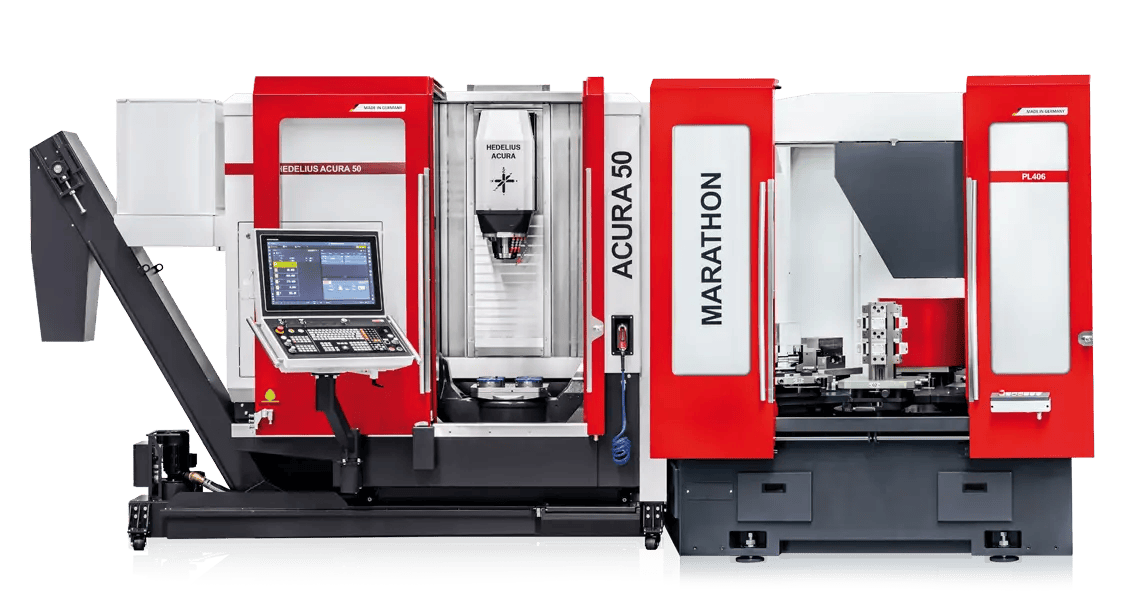

Vertikální obráběcí CNC centrum HEDELIUS ACURA 50 Marathon PL406

Více paletový automatizační systém MARATHON PL406 pro 6 palet umožní „nulovou dobu přípravy“ u jednotlivých dílů nebo malých až středně velkých sérií. Je dokonale přizpůsoben 5osému obráběcímu centru ACURA 50, řídicí systém Heidenhain ovládá stroj, záložní zásobník nástrojů a paletizační systém pro skladování palet. Pro snadnou obsluhu je zásobník palet vybaven ovládacími tlačítky pro otáčení nosiče palet a potvrzováním neobrobených dílů. Seznam úloh se vytváří v řídicím systému Heidenhain v programu Batch Process Manager.

Hlavní charakteristiky

Automatizace se systémem pro manipulaci s paletami MARATHON PL406
Nakládání z levé strany stroje
Připravené automatizační rozhraní
Zabudovaný upínací systém nulového bodu
Automatický zásobník pro 55 nebo 80 pozic obsluhovatelný z přední strany stroje
Délka pojezdu v ose Z 550 mm
Nízký profil, úzká konstrukce

Marathon PL406 technická specifikace

6 palet 400 x 400 mm
Upínací hmotnost 250 kg (hmotnost včetně palety 270 kg)
Max. točný průměr obrobku 550 mm
Upínací výška max. 500 mm
Dvě otočné zakládací stanice jako standard (další volitelně)
Paleta je ručně aretována na seřizovací stanici a zajišťuje tak efektivní upnutí
Dokonale sladěno se stroji řady ACURA

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a olejovací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
Optimalizovaný odvod třísek a oplach pracovního prostoru pro automatický provoz bez zásahu obsluhy
Laserový systém pro automatické měření délky a průměru nástroje nebo zlomení nástroje
Digitální technologie Průmysl 4.0 optimalizace výrobního procesu díky softwarovému řešení, které zvýší vaši efektivitu, přesnost a produktivitu.

Technické parametry
X-, Y-, Z-pojezd	500 x 550/370 x 550 mm
Upínací plocha palety	400 x 400 mm
Upínací hmotnost palety	270 kg
Počet otáček	14000 / 18000 / 24000 ot/min
Výkon vřetena	22 / 29 / 30 / 35 kW
Rozsah naklápění	+30° – -115°
Upínací kužel vřetena	SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Počet nástrojů	55 / 80 / 235 / 319 (max.)
Řídicí systém	Heidenhain
