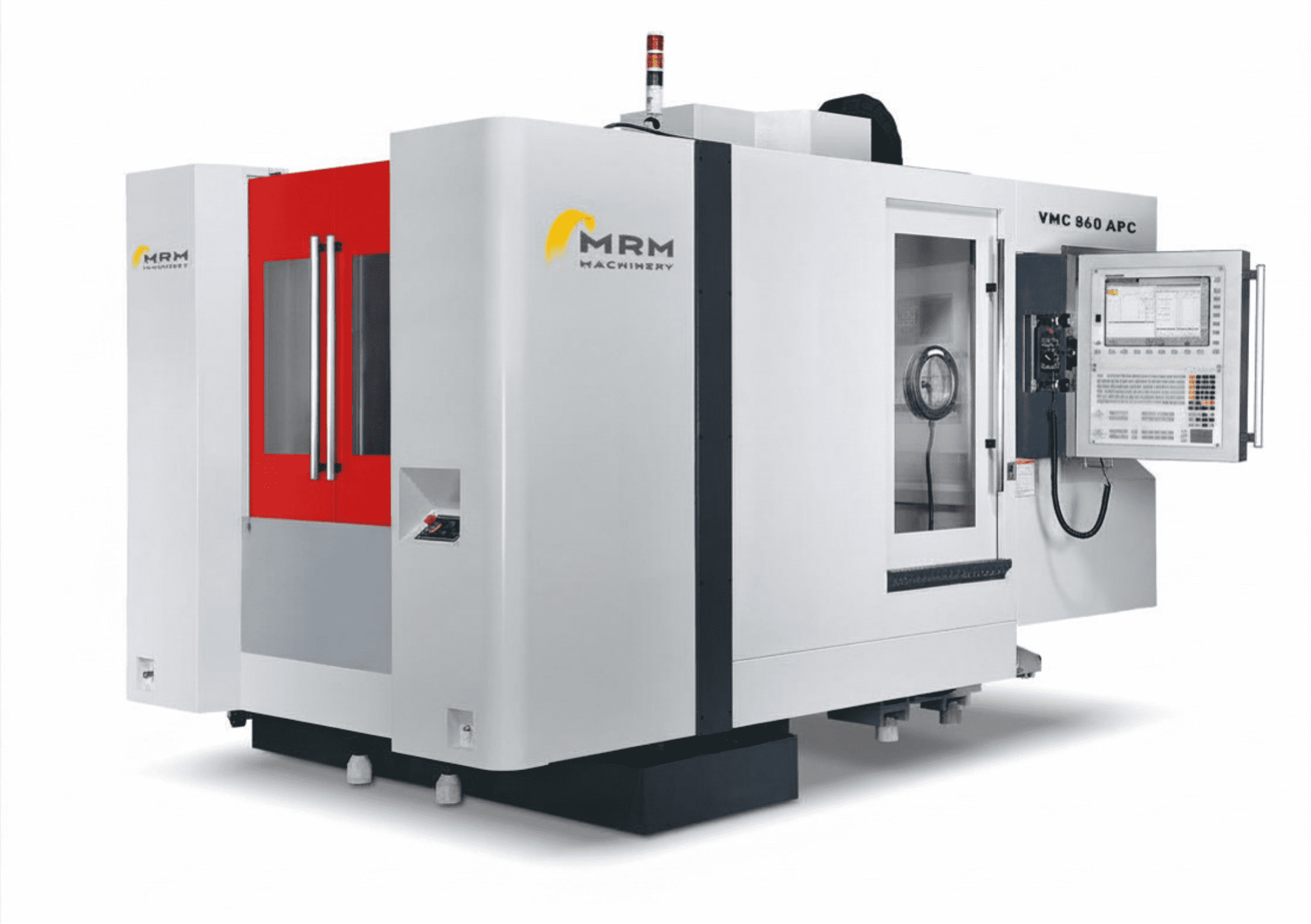

Vertikální obráběcí centrum s automatickou paletovou výměnou MRM řada VMC 680, 860, 1100 APC
3osé vertikální obráběcí CNC centrum s posuvným stolem a pevným stojanem

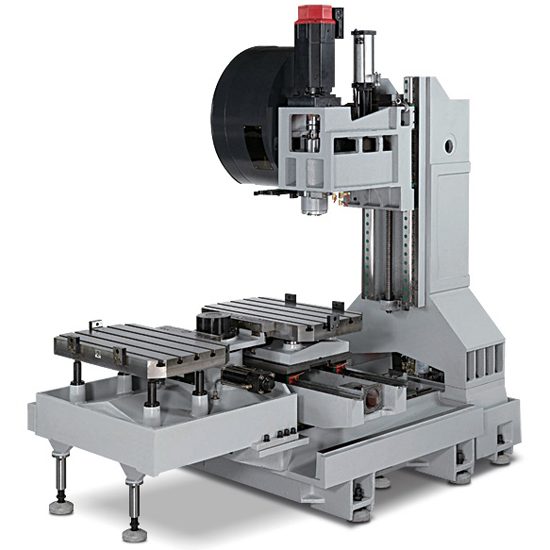

Vertikální CNC obráběcí centrum s posuvným stolem a pevným stojanem – konstrukční koncepce „C“. Stroj je vybaven automatickou výměnou 2 stejných palet. Výměna palet je zajišťována hydraulicky s upínací silou 36000 N. Pracovní stůl (paleta v pracovním prostoru) se pohybuje v podélném směru (osa X) na křížovém suportu. Křížový suport se pohybuje na základně v příčném směru (osa Y). Všechny 3 lineární osy jsou osazeny válečkovým lineárním vedením a pohyb na jednotlivých osách je zajištěn pomocí předepnutých kuličkových šroubů. Tím je zajištěna vysoká tuhost, rychlost a přesnost polohování.
Moderní krytování pracovního prostoru se střechou zabraňuje únikům řezné kapaliny. Pracovní prostor má velmi dobré ergonomické provedení.

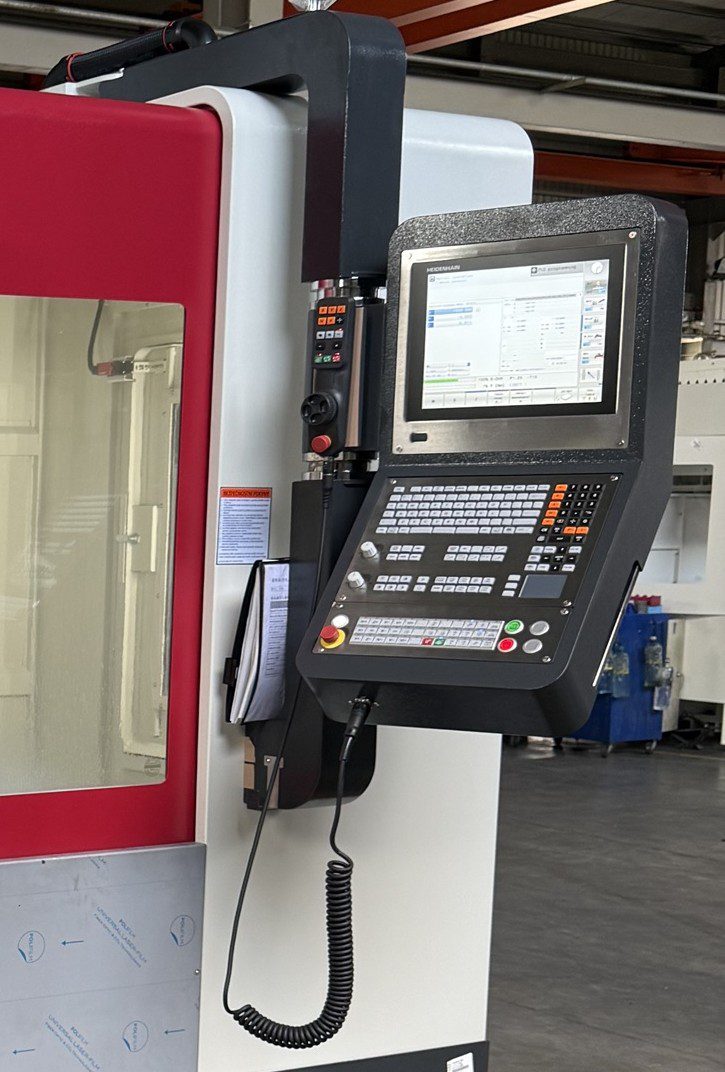

Řídicí CNC systém: HEIDENHAIN 620 TNC
Vřeteno: přímo chlazené
Pohon:
- QAN 200 U/UH – výkon 10/17 kW, až 15000 ot/min
- QAN 260 M/MH – výkon 15/32 kW, až 12000 ot/min
- V kombinaci s převodovkou max. krouticí moment 255/433 Nm nebo 382/815 Nm
- Upínací kužel SK 40, SK 50 nebo HSK-A63
Automatická výměna nástrojů: bubnový zásobník pro 24 nástrojů
Technické benefity:
- Využitím palet zvýšíte produktivitu obrábění – na jedné paletě obrábíte a na druhé paletě upínáte další obrobek
- Tuhá konstrukce stroje – strukturální díly jsou z litiny
- Automatický mazací systém os má bronzové rozvody
- Přímé chlazení vřetene
- Automatická výměna nástrojů má svůj pohotovostní zásobník stlačeného vzduchu pro dokončení výměny v případě ztráty tlaku ve standardním přívodu vzduchu do stroje
- Automatická výměna palet – minimalizace třísek během výměny palet díky použitému oplachu pracovního prostoru a speciálnímu krytování pracovního stolu
- U každého stroje je u výrobce proveden na osách X/Y/Z ballbar vřetene, dynamické vyvážení vřetene a laser
Vybrané volitelné příslušenství:
- Přímé odměřování polohy na osách X/Y/Z – pravítky HEIDENHAIN
- Odsávání nečistot a mlhoviny z pracovního prostoru
- Pásový nebo hrablový vynášecí dopravník třísek
- Chlazení kapalinou středem vřetene – čerpadla Grundfoss 30 nebo 50 bar
- Chlazení vzduchem středem vřetene
- Automatická výměna nástrojů se zásobníkem pro 30/36/40 nástrojů
- Vysokorychlostní provedení – rychloposuvy na osách X/Y/Z=48/48/36 m/min
- Obrobkové a nástrojové sondy
Technické parametry
VMC 600 APC | VMC 860 APC | VMC 1100 APC | ||
|---|---|---|---|---|
Rozměr palety | mm | 660 x 500 | 850 x 500 | 1000 x 500 |
Počet palet | ks | 2 | 2 | 2 |
Rychlost výměny palety | s | 7 (±1) | 7 (±1) | 7 (±1) |
T-drážka (šířka x počet x rozteč) | mm | 14 x 5 x 100
| 18 x 5 x 100
| 18 x 5 x 100
|
Nosnost palety | kg | 200 kg s maximálním rozdílem při zatížení obou palet 100 kg | 250 kg s maximálním rozdílem při zatížení obou palet 100 kg | 300 kg s maximálním rozdílem při zatížení obou palet 100 kg |
Osa X | mm | 610 | 860 | 1100 |
Osa Y | mm | 480 | 560 | 560 |
Osa Z | mm | 500 | 600 | 600 |
Vzdálenost stůl – čelo vřetena (SK 40) | mm | 65 – 565 | 110 – 710 | 110 – 710 |
Pracovní posuv | mm/min | 1 – 10000 | 1 – 12000 | 1 – 12000 |
Rychloposuv (X/Y/Z) | m/min | 36 / 36 / 36 | 36 / 36 / 30 | 30 / 30 / 24 |
Příkon | kVA | 25 | 30 | 30 |
Stlačený vzduch | kg/cm2 | 6 | 6 | 6 |
Hmotnost stroje v základním provedení | kg | 6000 | 8100 | 8200 |
