Vertikální obráběcí centrum s posuvným stolem MRM řada VMC 1676, 1876, 2076
3osé vertikální obráběcí CNC centrum s posuvným stolem a pevným stojanem

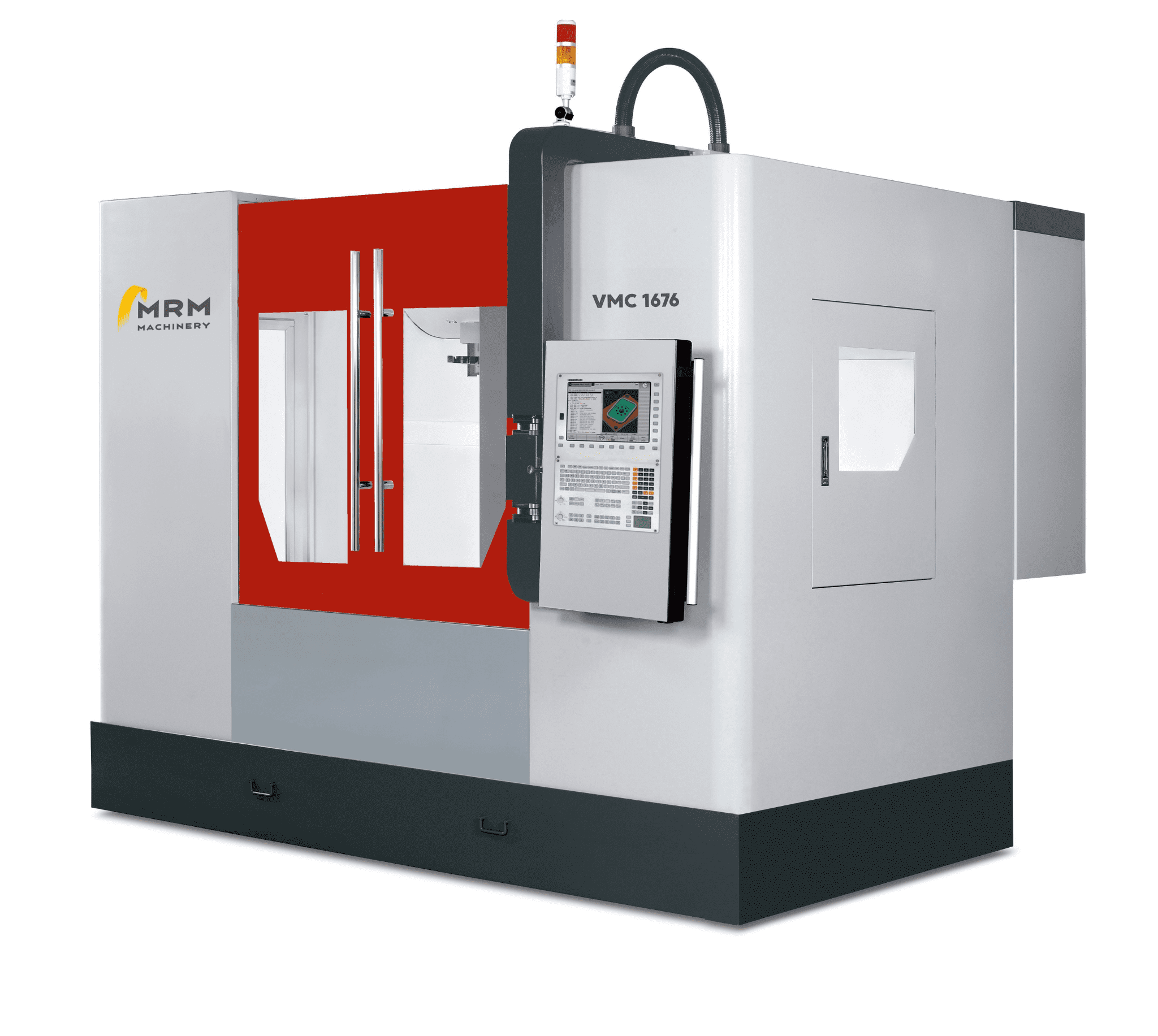

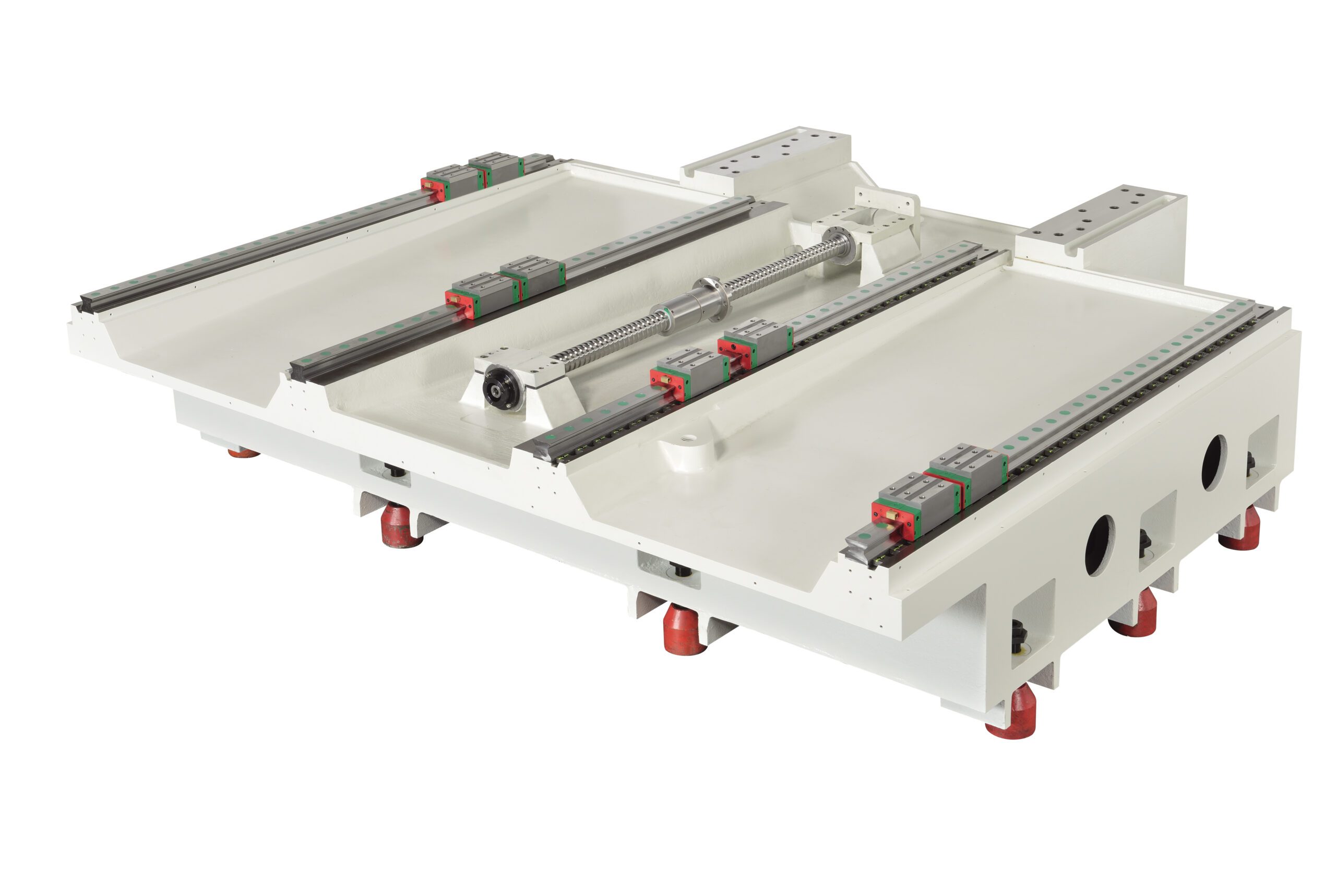

Vertikální CNC obráběcí centrum s posuvným stolem a pevným stojanem – konstrukční koncepce „C“. Pracovní stůl se pohybuje v podélném směru (osa X) na křížovém suportu. Křížový suport se pohybuje na základně v příčném směru (osa Y). Všechny 3 lineární osy jsou osazeny válečkovým lineárním vedením a pohyb na jednotlivých osách je zajištěn pomocí předepnutých kuličkových šroubů. Tím je zajištěna vysoká tuhost, rychlost a přesnost polohování. Moderní krytování pracovního prostoru se střechou zabraňuje únikům řezné kapaliny. Pracovní prostor má velmi dobré ergonomické provedení.
Řídicí CNC systém: HEIDENHAIN 620 TNC nebo HEIDENHAIN 640 TNC
Vřeteno: přímo chlazené
Pohon:
- QAN 200 U/UH – výkon 10/17 kW, až 15000 ot/min
- QAN 260 M/MH – výkon 15/32 kW, až 12000 ot/min
- V kombinaci s převodovkou max. krouticí moment 255/433 Nm nebo 382/815 Nm
- Upínací kužel SK 40, volitelně SK 50 nebo HSK-A63
Automatická výměna nástrojů: bubnový zásobník pro 24 nástrojů
Technické benefity:
- Tuhá konstrukce stroje – strukturální díly jsou z litiny
- Automatický mazací systém os má bronzové rozvody
- Osa Y=760 mm a je uložena na 4 lineárních válečkových vedeních
- Přímé chlazení vřetene
- Vyvažování vřeteníku pomocí 2 pneumatických válců
- Automatická výměna nástrojů má svůj pohotovostní zásobník stlačeného vzduchu pro dokončení výměny v případě ztráty tlaku ve standardním přívodu vzduchu do stroje
- U každého stroje je u výrobce proveden na osách X/Y/Z ballbar vřetene, dynamické vyvážení vřetene a laser
Vybrané volitelné příslušenství:
- Přímé odměřování polohy na osách X/Y/Z – pravítky HEIDENHAIN
- Odsávání nečistot a mlhoviny z pracovního prostoru
- Pásový nebo hrablový vynášecí dopravník třísek
- Chlazení kapalinou středem vřetene – čerpadla Grundfoss 30 nebo 50 bar
- Chlazení vzduchem středem vřetene
- Automatická výměna nástrojů se zásobníkem pro 30/32/40/60 nástrojů
- Vysokorychlostní provedení – rychloposuvy na osách X/Y/Z=30/30/24 m/min
- Doplnění o 4. osu
- Obrobkové a nástrojové sondy
Technické parametry
VMC 1676 | VMC 1876 | VMC 2076 | ||
|---|---|---|---|---|
Osa X | mm | 1600 | 1800 | 2000 |
Osa Y | mm | 760 | 760 | 760 |
Osa Z | mm | 720 | 720 | 720 |
Vzdálenost stůl – čelo vřetena (SK 40) | mm | 140 – 860 | 140 – 860 | 140 – 860 |
Rozměry pracovního stolu | mm | 1700 x 760 | 1900 x 760 | 2100 x 760 |
T-drážka (šířka x počet x rozteč) | mm | 18 x 7 x 100 | 18 x 7 x 100 | 18 x 7 x 100 |
Max. zatížení stolu | kg | 1800 | 2100 | 2400 |
Pracovní posuv | mm/min | 1 – 12000 | 1 – 12000 | 1 – 12000 |
Rychloposuv (X/Y/Z) | m/min | 24 / 24 / 24 | 24 / 24 / 24 | 24 / 24 / 24 |
Příkon | kVA | 35 | 35 | 35 |
Stlačený vzduch | kg/cm2 | 6 | 6 | 6 |
Hmotnost stroje v základním provedení | kg | 10000 | 10500 | 12200 |
