Vertikální obráběcí centrum s posuvným stolem MRM řada VMC 1160, 1250, 1400
3osé vertikální obráběcí CNC centrum s posuvným stolem a pevným stojanem

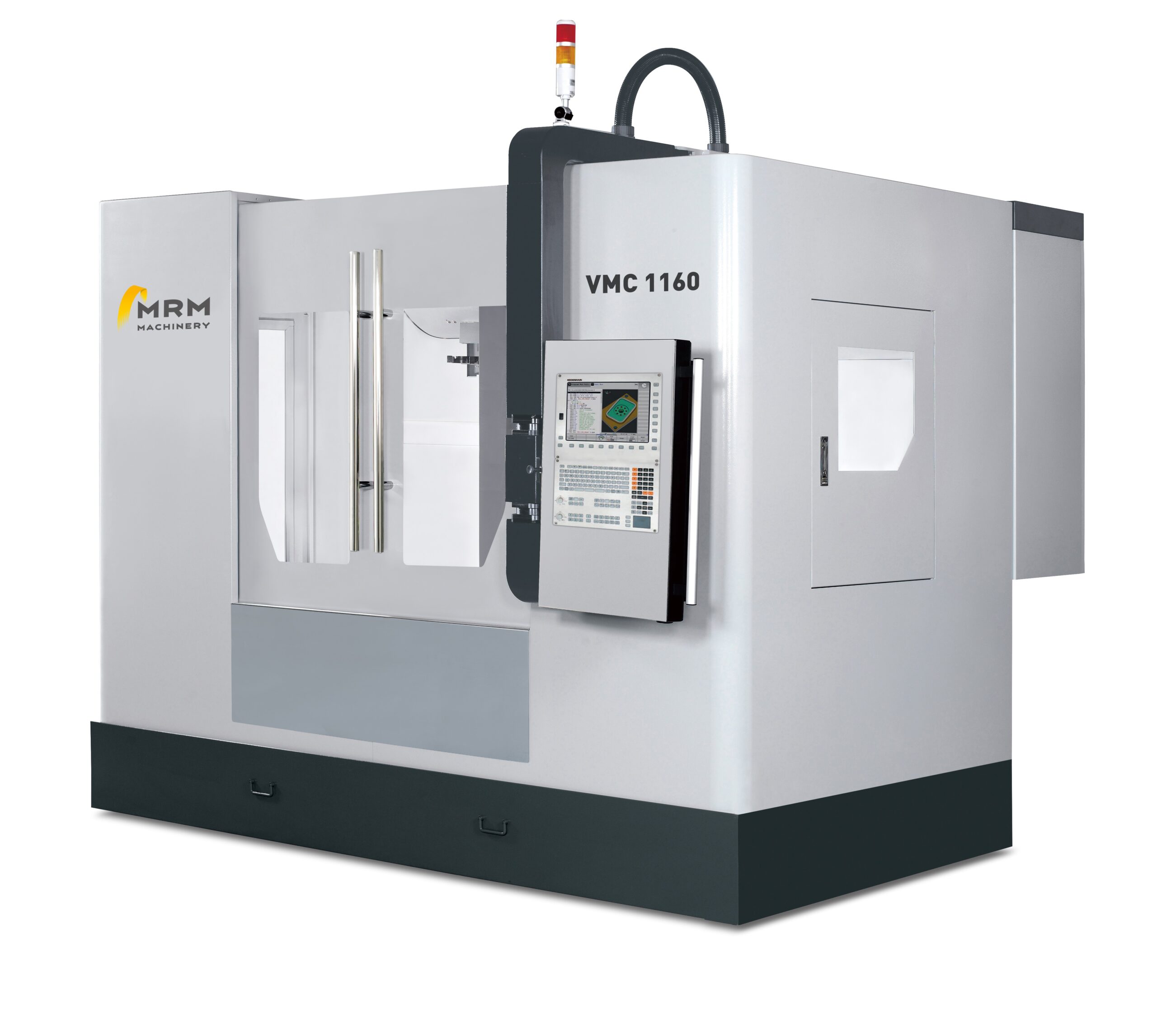

Vertikální CNC obráběcí centrum s posuvným stolem a pevným stojanem – konstrukční koncepce „C“. Pracovní stůl se pohybuje v podélném směru (osa X) na křížovém suportu. Křížový suport se pohybuje na základně v příčném směru (osa Y). Všechny 3 lineární osy jsou osazeny válečkovým lineárním vedením a pohyb na jednotlivých osách je zajištěn pomocí předepnutých kuličkových šroubů. Tím je zajištěna vysoká tuhost, rychlost a přesnost polohování. Moderní krytování pracovního prostoru se střechou zabraňuje únikům řezné kapaliny. Pracovní prostor má velmi dobré ergonomické provedení.
Řídicí CNC systém: HEIDENHEIN 620 TNC
Vřetena: přímo chlazené motory HEIDENHAIN:
- QAN 200 U – řemenový převod, výkon 10 kW v S1, 10000 nebo 12000 ot/min
- QAN 200 UH – přímý převod (direct drive), výkon 10 kW, 12000 nebo 15000 ot/min
- V kombinaci s převodovkou max. krouticí moment 250 Nm a max. otáčky 8000 ot/min
- Upínací kužel SK 40 nebo HSK-A63
Automatická výměna nástrojů: bubnový zásobník pro 24 nástrojů
Technické benefity:
- Tuhá konstrukce stroje – strukturální díly jsou z litiny
- Automatický mazací systém os má bronzové rozvody
- Osa Y je uložena na 4 vedeních, z nichž na 2 je válečkové lineární vedení
- Přímé chlazení motoru vřetene
- Automatická výměna nástrojů má svůj pohotovostní zásobník stlačeného vzduchu pro dokončení výměny v případě ztráty tlaku ve standardním přívodu vzduchu do stroje
- U každého stroje je u výrobce proveden na osách X/Y/Z ballbar vřetene, dynamické vyvážení vřetene a laser
Vybrané volitelné příslušenství:
- Přímé odměřování polohy na osách X/Y/Z – pomocí pravítek HEIDENHEIN
- Odsávání nečistot a mlhoviny z pracovního prostoru
- Pásový nebo hrablový vynášecí dopravník třísek
- Chlazení kapalinou středem vřetene – čerpadla Grundfoss 30 nebo 50 bar
- Chlazení vzduchem středem vřetene
- Automatická výměna nástrojů se zásobníkem pro 30/36/40/60 nástrojů
- Doplnění o 4. osu
- Obrobkové a nástrojové sondy
Technické parametry
VMC 1160 | VMC 1250 | VMC 1400 | ||
|---|---|---|---|---|
Osa X | mm | 1100 | 1250 | 1400 |
Osa Y | mm | 600 | 700 | 700 |
Osa Z | mm | 600 | 600 | 600 |
Vzdálenost stůl – čelo vřetena (SK 40) | mm | 120 – 720 | 120 – 720 | 120 – 720 |
Rozměry pracovního stolu | mm | 1160 x 600 | 1350 x 600 | 1500 x 600 |
T-drážka (šířka x počet x rozteč) | mm | 18 x 5 x 100 | 18 x 5 x 100 | 18 x 5 x 100 |
Max. zatížení stolu | kg | 1000 | 1200 | 1500 |
Pracovní posuv | mm/min | 1 – 12000 | 1 – 12000 | 1 – 12000 |
Rychloposuv (X/Y/Z) | m/min | 30 / 30 / 24 | 30 / 30 / 24 | 30 / 30 / 24 |
Příkon | kVA | 20 | 30 | 30 |
Stlačený vzduch | kg/cm2 | 6 | 6 | 6 |
Hmotnost stroje v základním provedení | kg | 7300 | 7400 | 8100 |
