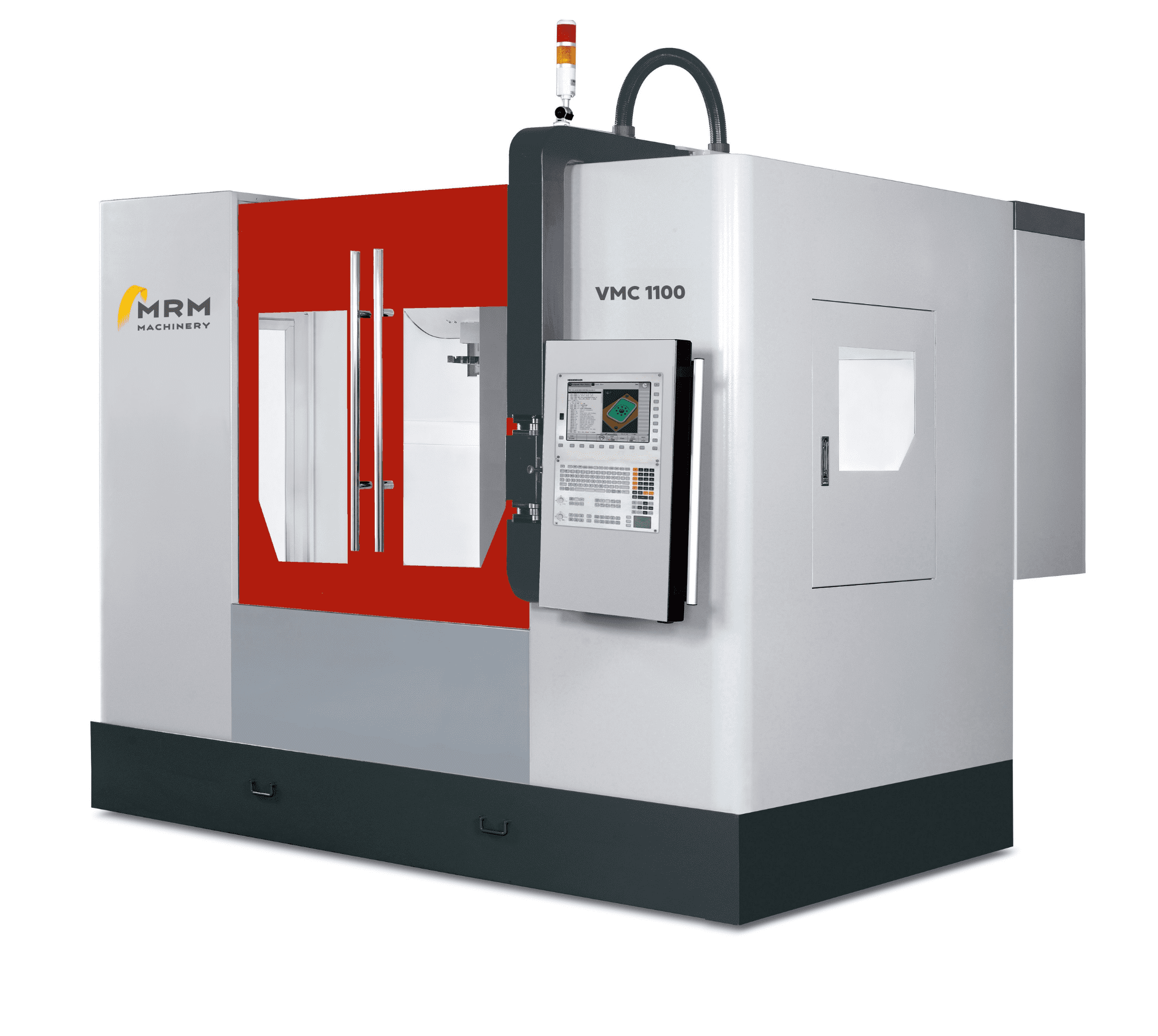

Vertikální obráběcí centrum s posuvným stolem MRM řada VMC 1100, 1250, 1400

3osé vertikální obráběcí CNC centrum s posuvným stolem a pevným stojanem

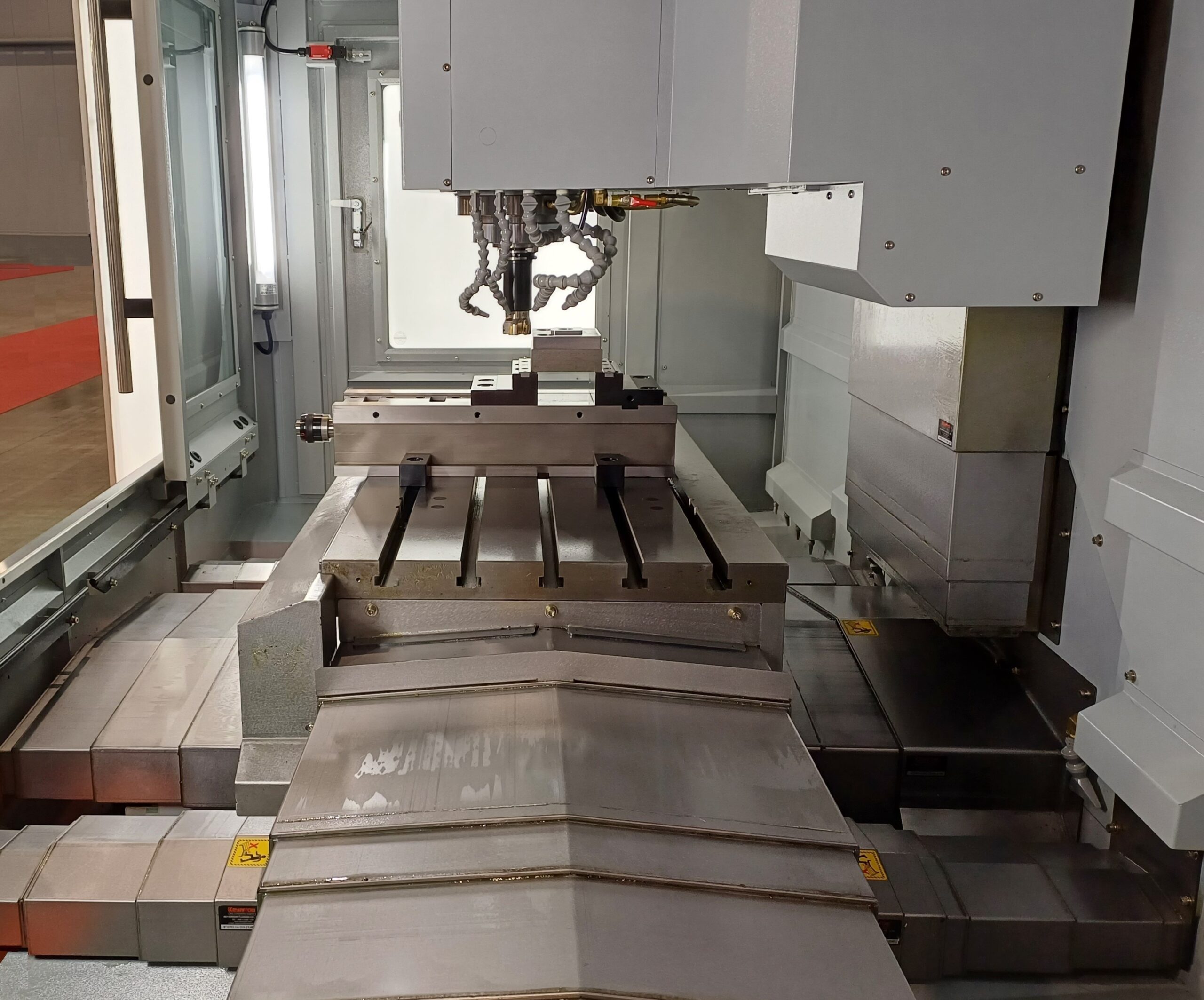

Vertikální CNC obráběcí centrum s posuvným stolem a pevným stojanem – konstrukční koncepce „C“. Pracovní stůl se pohybuje v podélném směru (osa X) na křížovém suportu. Křížový suport se pohybuje na základně v příčném směru (osa Y). Všechny 3 lineární osy jsou osazeny válečkovým lineárním vedením a pohyb na jednotlivých osách je zajištěn pomocí předepnutých kuličkových šroubů. Tím je zajištěna vysoká tuhost, rychlost a přesnost polohování. Moderní krytování pracovního prostoru se střechou zabraňuje únikům řezné kapaliny.  Pracovní prostor má velmi dobré ergonomické provedení.

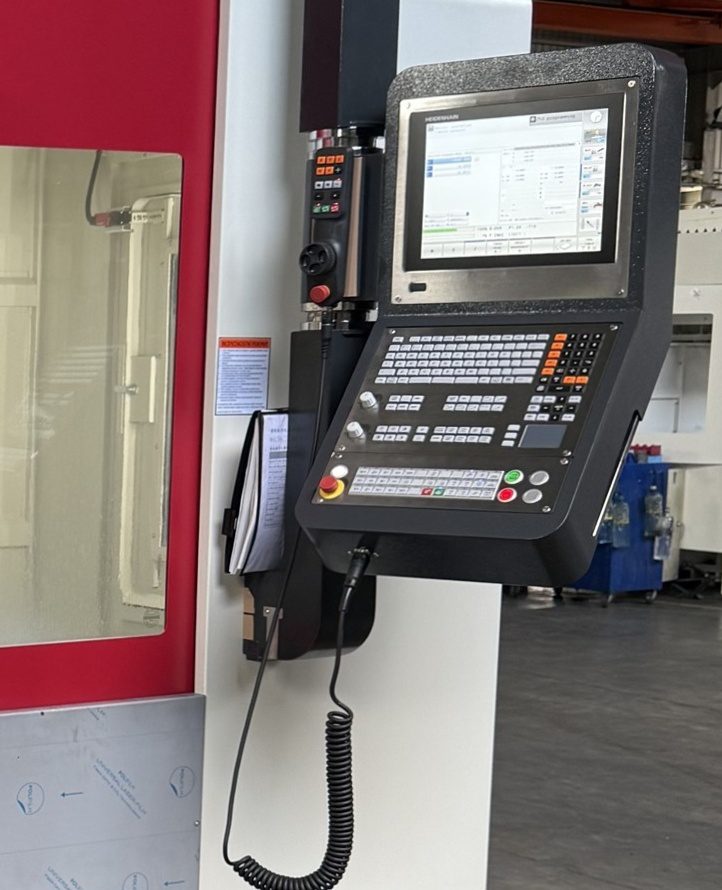

Řídicí CNC systém: HEIDENHEIN 620 TNC
Vřetena: přímo chlazené motory HEIDENHAIN:

  • QAN 200 U – řemenový převod, výkon 10 kW v S1, 10000 nebo 12000 ot/min
  • QAN 200 UH – přímý převod (direct drive), výkon 10 kW, 12000 nebo 15000 ot/min
  • Upínací kužel SK 40 nebo HSK-A63

Volitelně lze dodat v kombinaci s převodovkou „ZF GEAR BOX 2K121 a tím se zvýší kroutící moment až 4 x a sníží se otáčky na max. 8000 ot/min.

Automatická výměna nástrojů: bubnový zásobník pro 24 nástrojů

Technické benefity:

  • Tuhá konstrukce stroje – strukturální díly jsou z litiny
  • Automatický mazací systém os má bronzové rozvody
  • Osa Y je uložena na 4 vedeních, z nichž na 2 je válečkové lineární vedení
  • Přímé chlazení motoru vřetene
  • Hydraulické vyvažování vřeteníku
  • Automatická výměna nástrojů má svůj pohotovostní zásobník stlačeného vzduchu pro dokončení výměny v případě ztráty tlaku ve standardním přívodu vzduchu do stroje
  • U každého stroje je u výrobce proveden na osách X/Y/Z ballbar vřetene, dynamické vyvážení vřetene a laser

Vybrané volitelné příslušenství:

  • Přímé odměřování polohy na osách X/Y/Z – pomocí pravítek HEIDENHEIN
  • Odsávání nečistot a mlhoviny z pracovního prostoru
  • Pásový nebo hrablový vynášecí dopravník třísek
  • Chlazení kapalinou středem vřetene – čerpadla Grundfoss 30 nebo 50 bar
  • Chlazení vzduchem středem vřetene
  • Automatická výměna nástrojů se zásobníkem pro 30/36/40/60 nástrojů

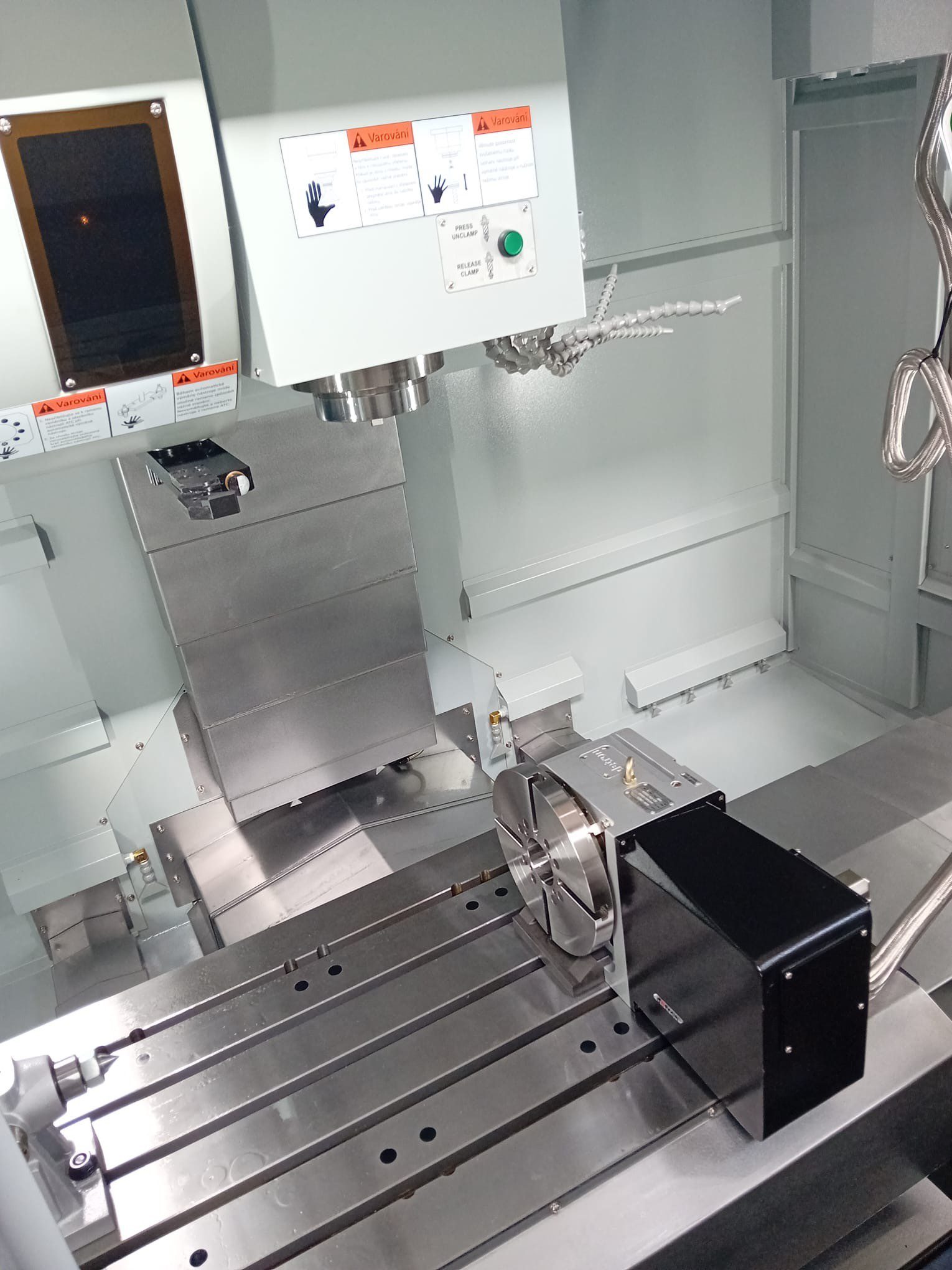

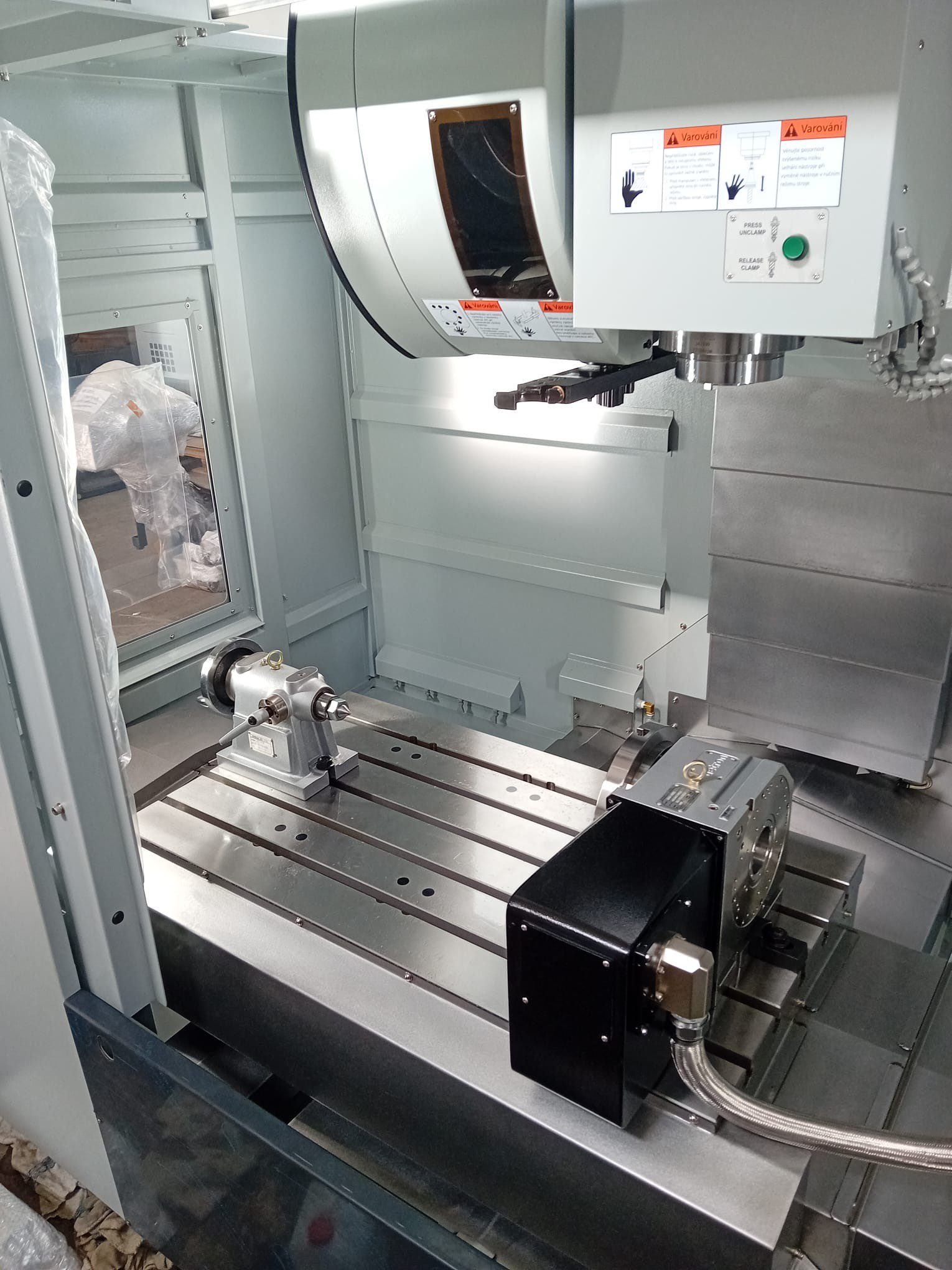

  • Doplnění o 4. osu
  • Obrobkové a nástrojové sondy

Technické parametry

VMC 1100
VMC 1250
VMC 1400
Osa X
mm
1100
1250
1400
Osa Y
mm
600
700
700
Osa Z
mm
600
600
600
Vzdálenost stůl – čelo vřetena (SK 40)
mm
120 – 720
120 – 720
120 – 720
Rozměry pracovního stolu
mm
1100 x 600
1350 x 700
1500 x 700
T-drážka (šířka x počet x rozteč)
mm
18 x 5 x 100
18 x 5 x 125
18 x 5 x 125
Max. zatížení stolu
kg
1000
1200
1500
Pracovní posuv
mm/min
1 – 12000
1 – 12000
1 – 12000
Rychloposuv (X/Y/Z)
m/min
30 / 30 / 24
30 / 30 / 24
30 / 30 / 24
Příkon
kVA
20
30
30
Stlačený vzduch
kg/cm2
6
6
6
Hmotnost stroje v základním provedení
kg
6400
7400
8100

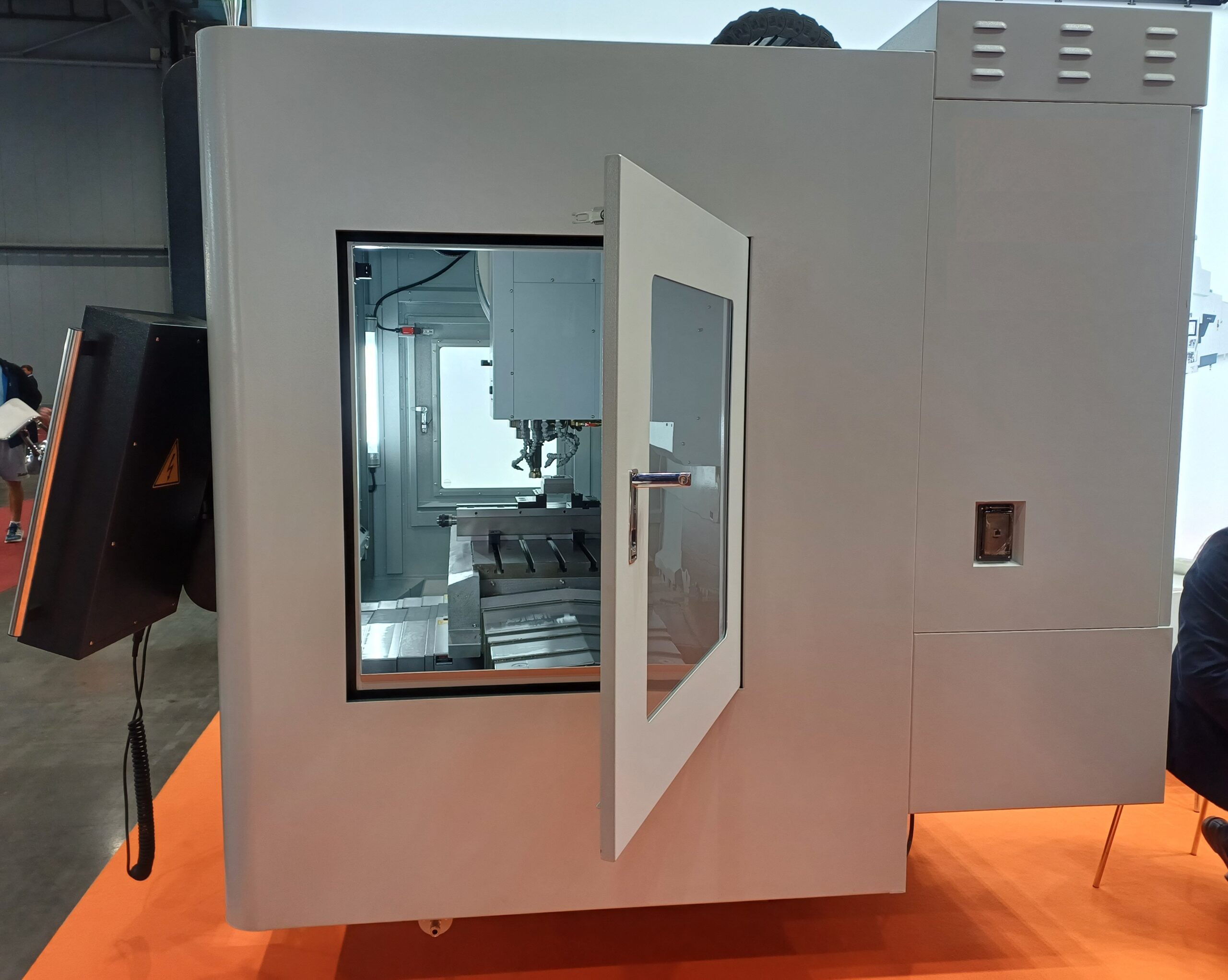

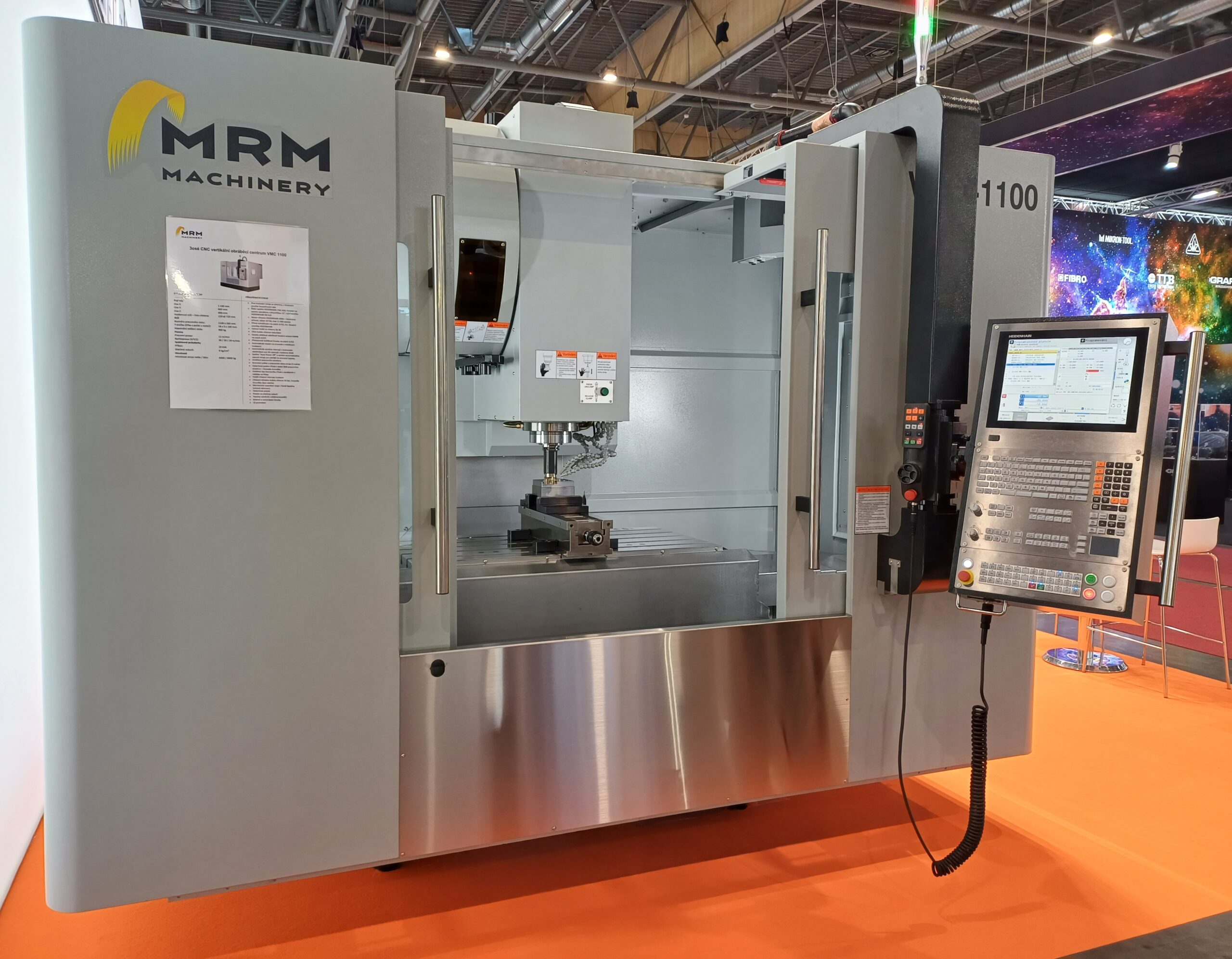

Fotogalerie
