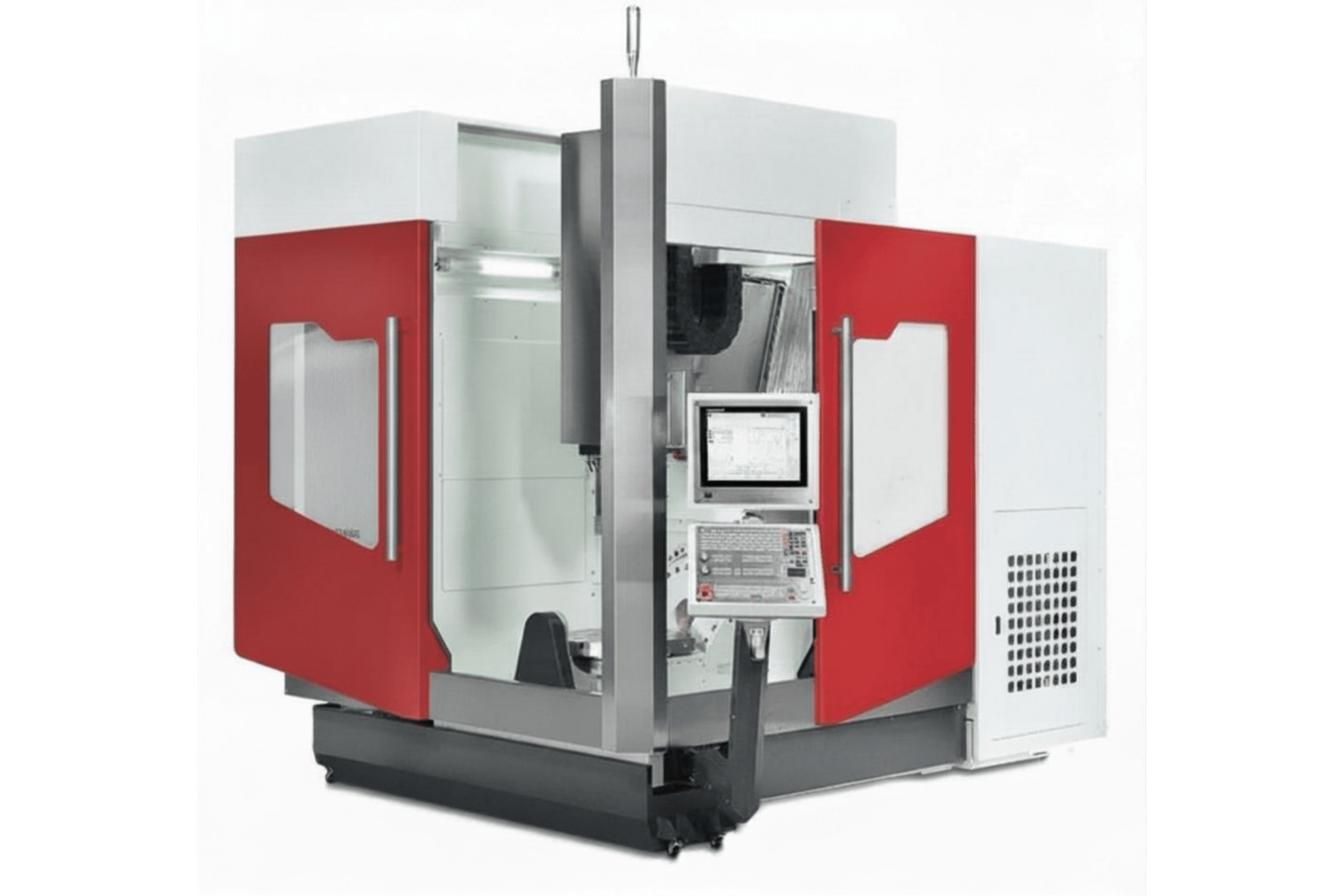

Vertikální obráběcí centrum s otočně-náklopným stolem MRM řada FUV 650, 720

5osé vertikální obráběcí CNC centrum s otočně-náklopným stolem

Tato výkonná obráběcí centra nové generace pro vysokorychlostní obrábění v 5 osách umožňují přesné frézování, vrtání, vyvrtávání, vystružování a přímé řezání závitů
v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.

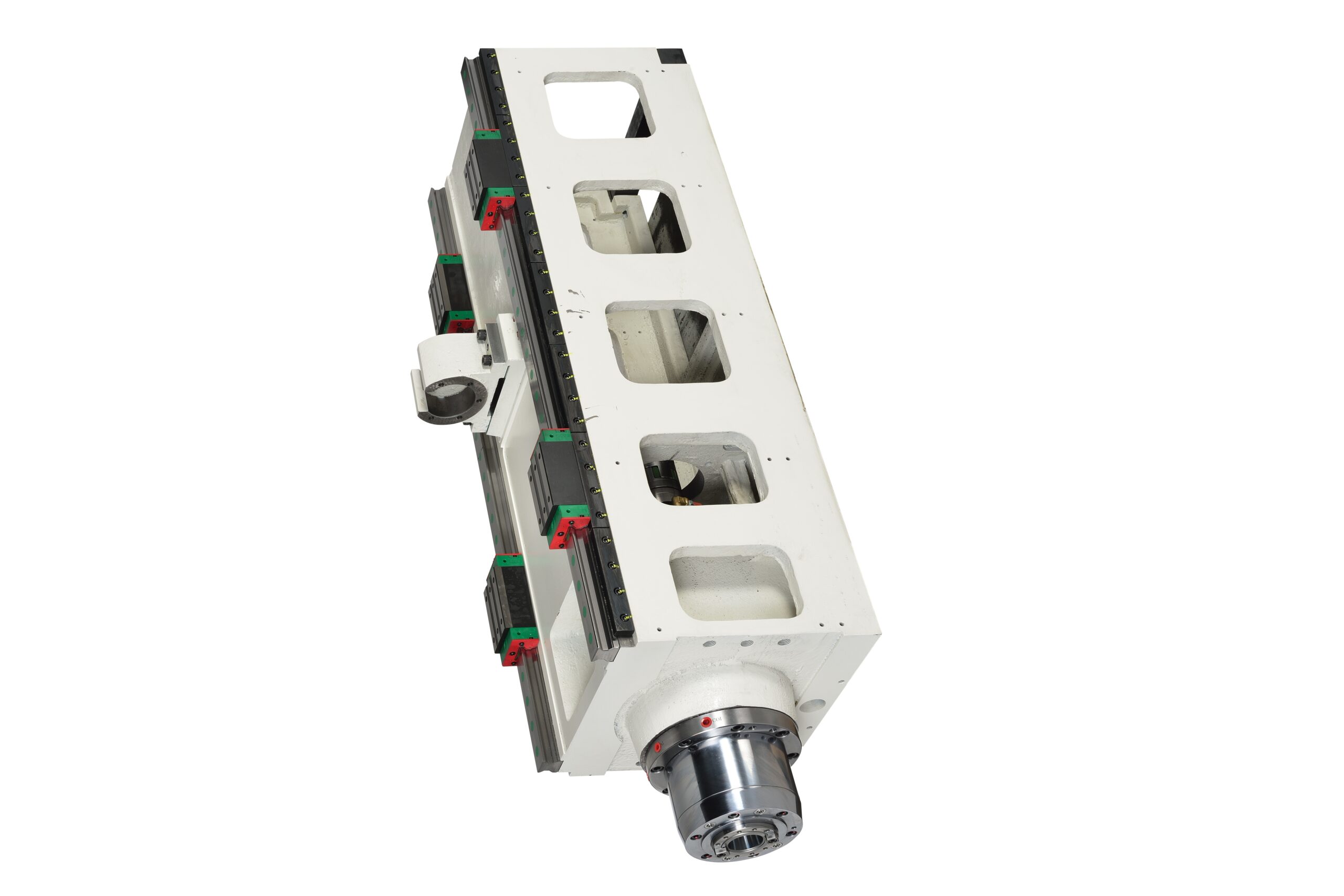

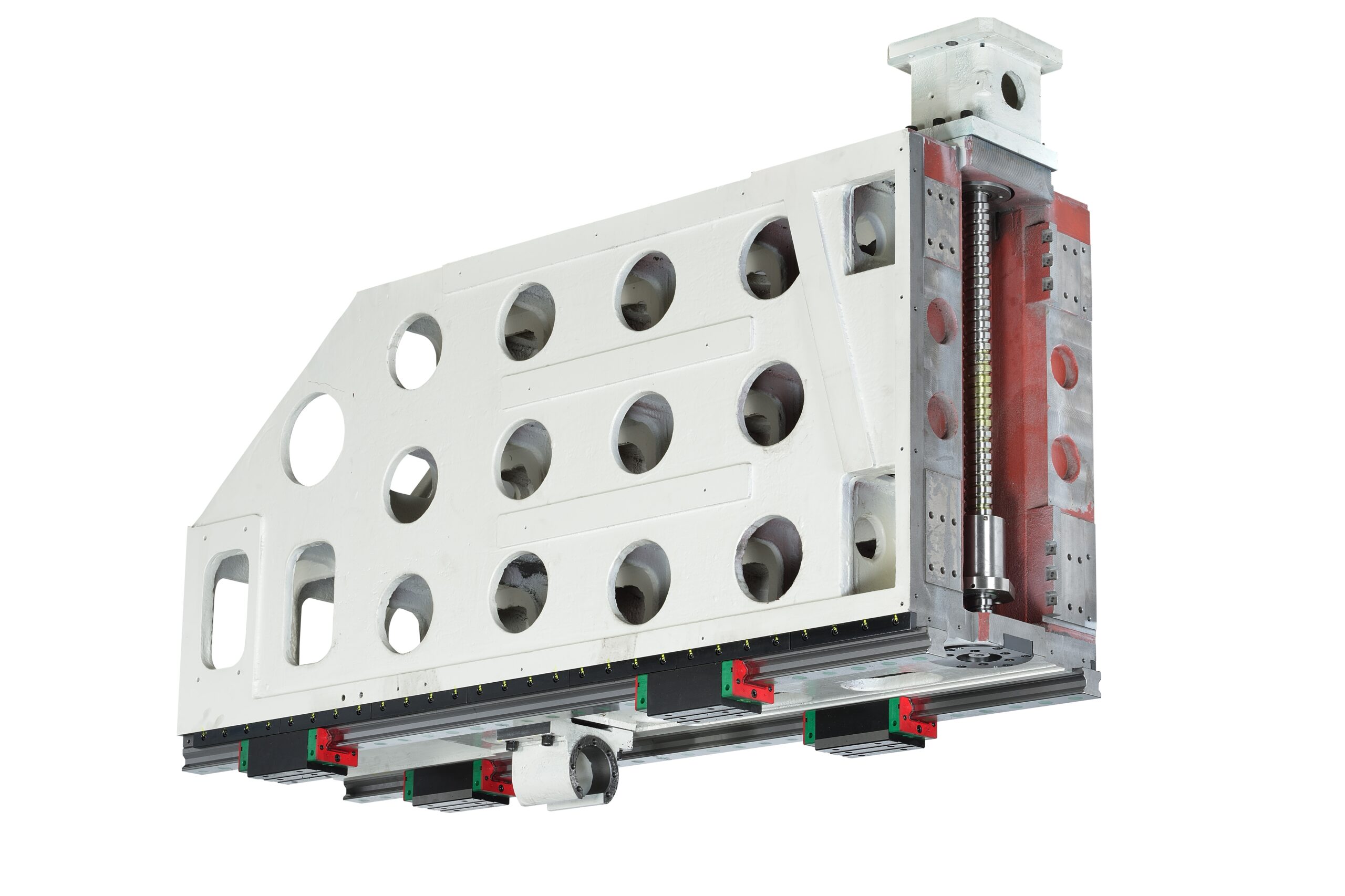

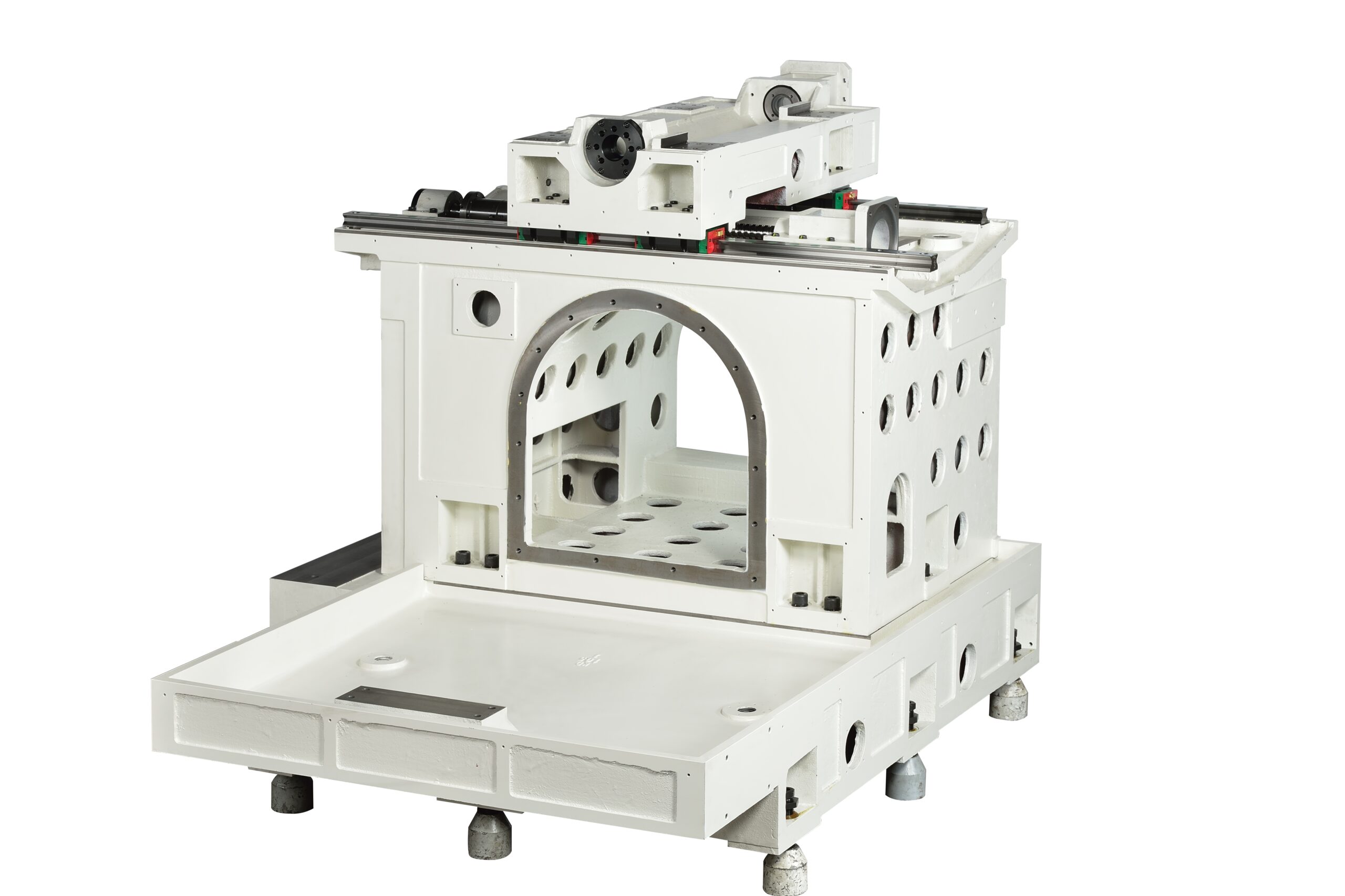

Lineární pohyby os X a Y vykonává smykadlo na křížových saních. Svislý pohyb osy Z vykonává vřeteník. Všechny lineární osy jsou uloženy na válečkových lineárních vedeních
a pohyb je zajištěn předepnutými kuličkovými šrouby. Všechny lineární osy mají standardně přímé odměřování lineárními pravítky HEIDENHAIN. Tím je zajištěna vysoká tuhost, rychlost a přesnost polohování.

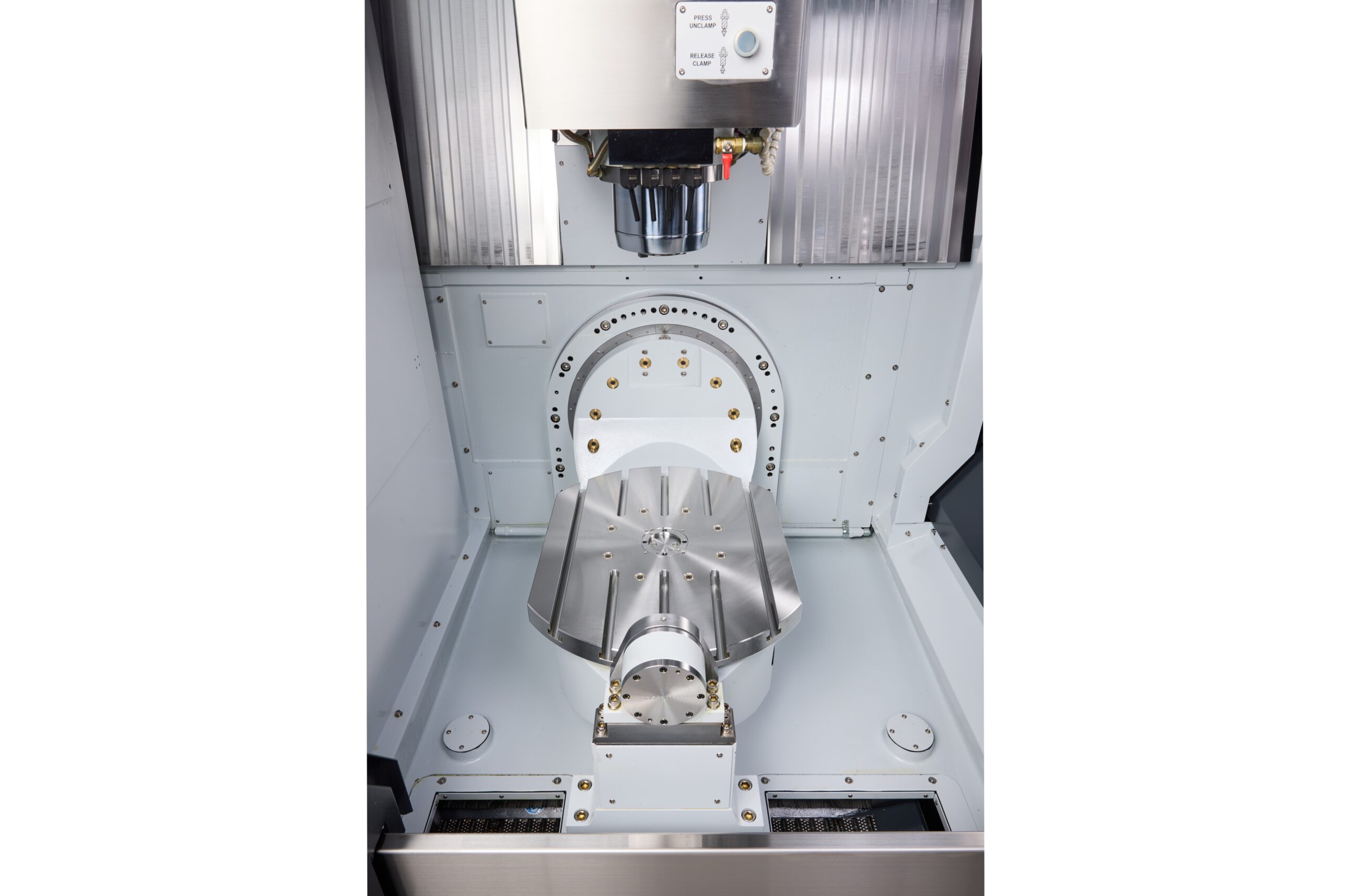

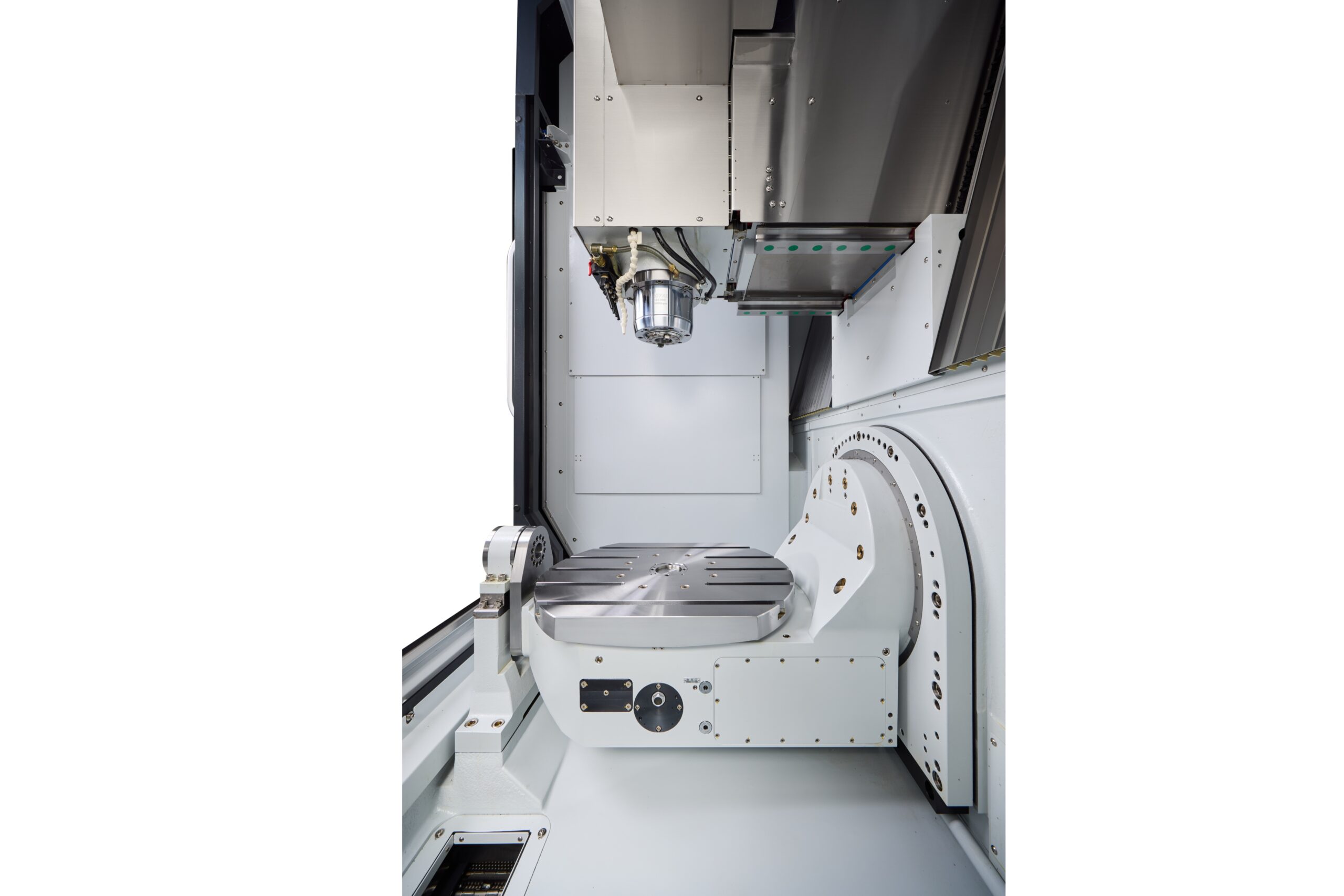

Otočně-náklopný stůl je uložen ze dvou stran. Rotační osy B a C mají přímé odměřování enkodéry.

Volitelně je možné i multifunkční provedení stroje včetně soustružení.

Standardní provedení a technické benefity:

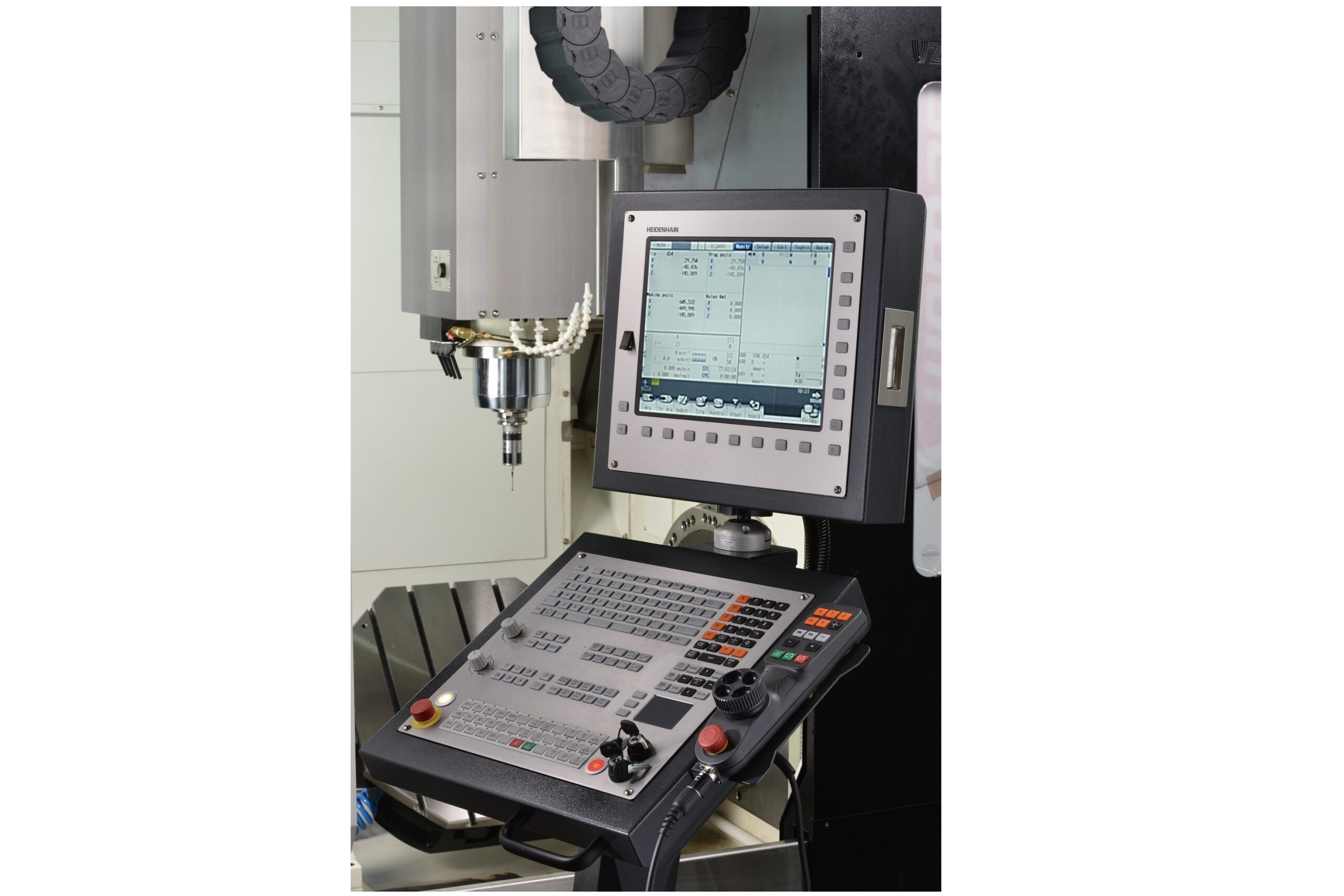

Řídicí systém HEIDENHAIN TNC 640
5osé simultánní obrábění
Vřeteno SK40, direct-drive, přímé chlazení, výkon 14 kW, otáčky 12 000 min^-1

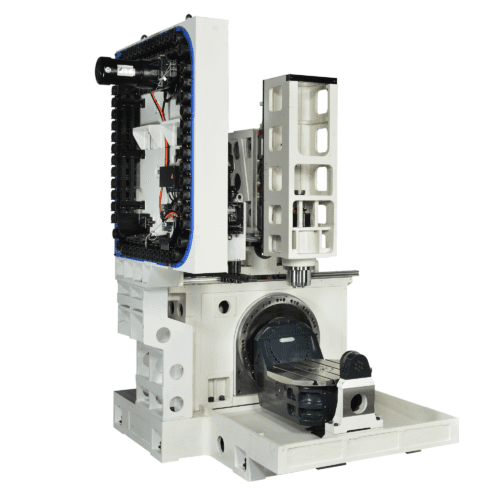

Tuhá konstrukce stroje, strukturální díly jsou z litiny
Lineární pravítka a rotační enkodéry na všech 5 osách

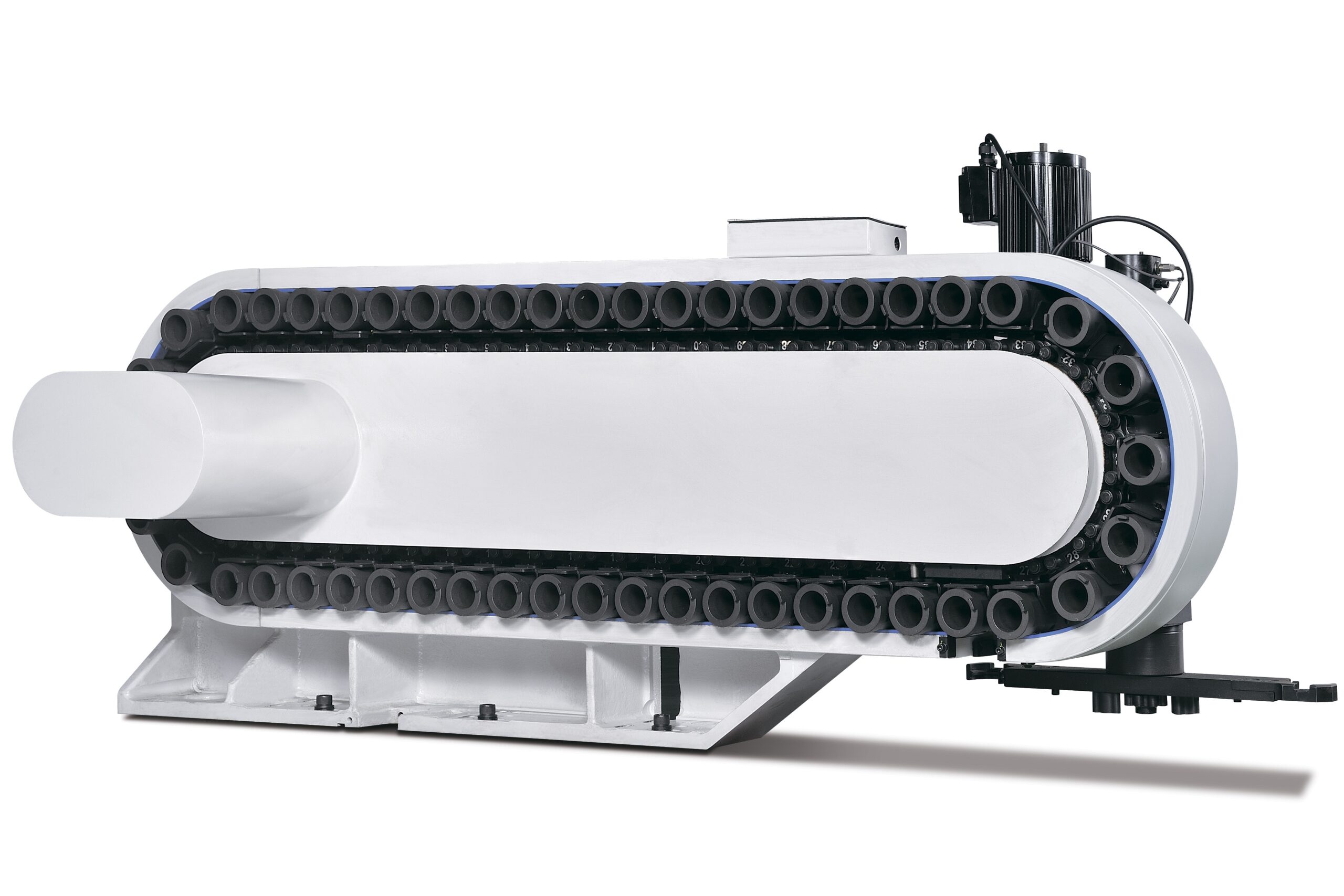

Řetězový zásobník pro 48 nástrojů
Článkový vynášecí dopravník třísek

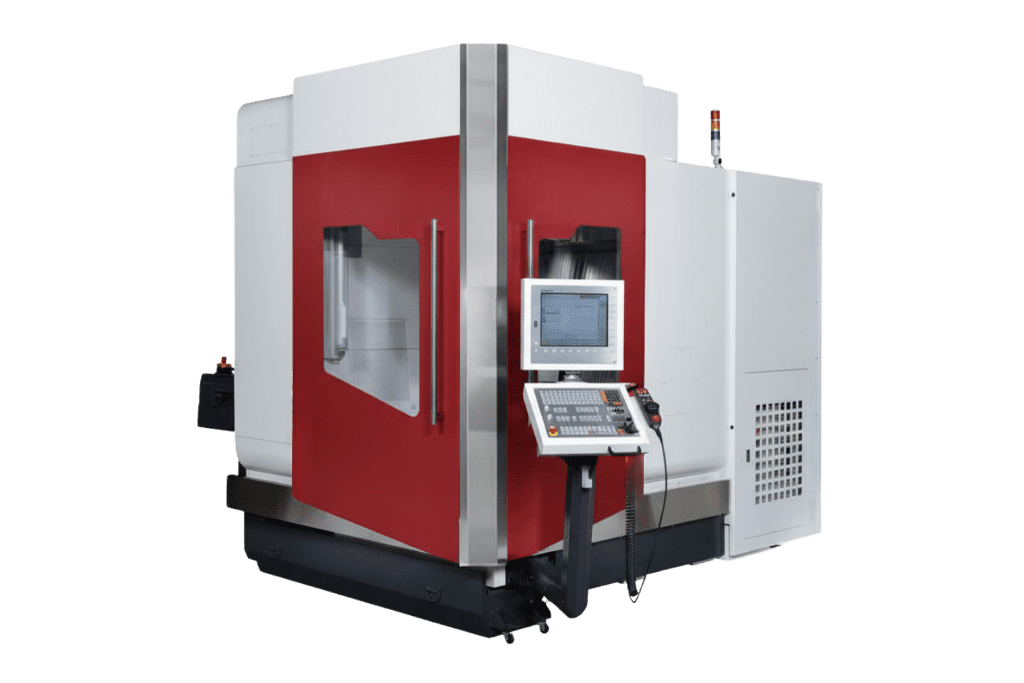

Krytování pracovního prostoru se střechou a rohovým sloupkem

Vybrané volitelné příslušenství:

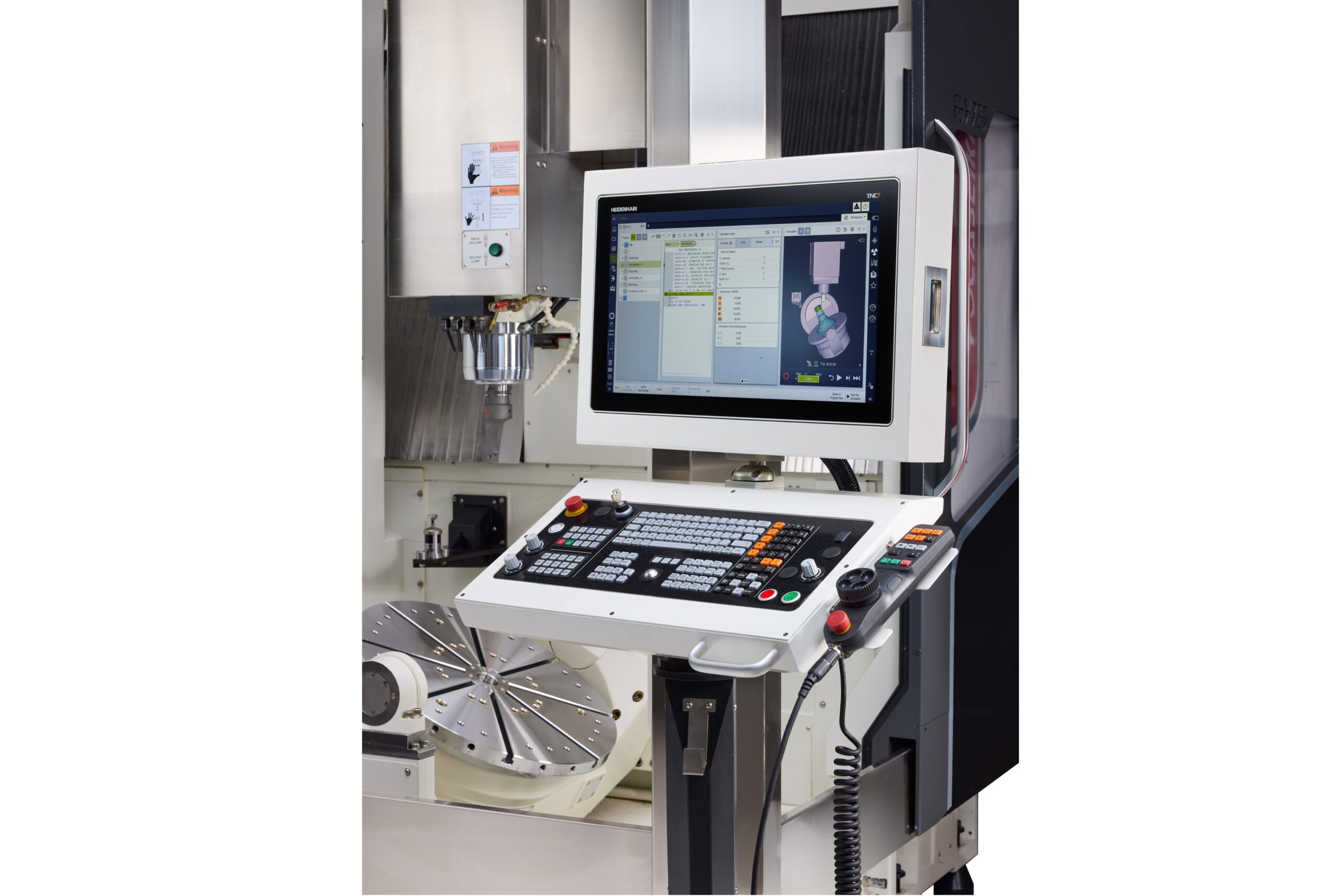

Řídicí systém HEIDENHAIN TNC7
Vřeteno HSK-A63 nebo HSK-T63
Otáčky vřetena 15 000 nebo 18 000 min^-1 (18 kW)

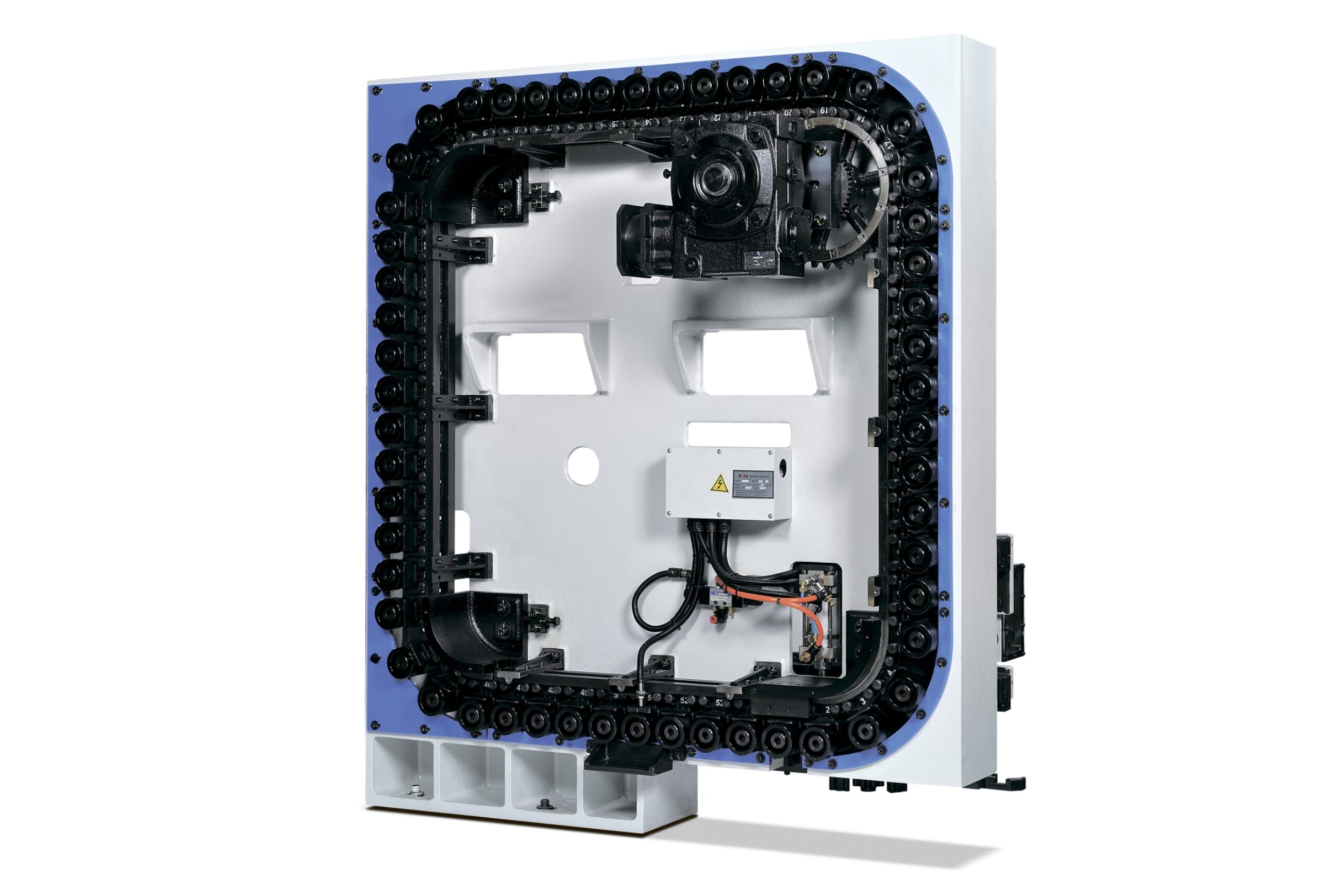

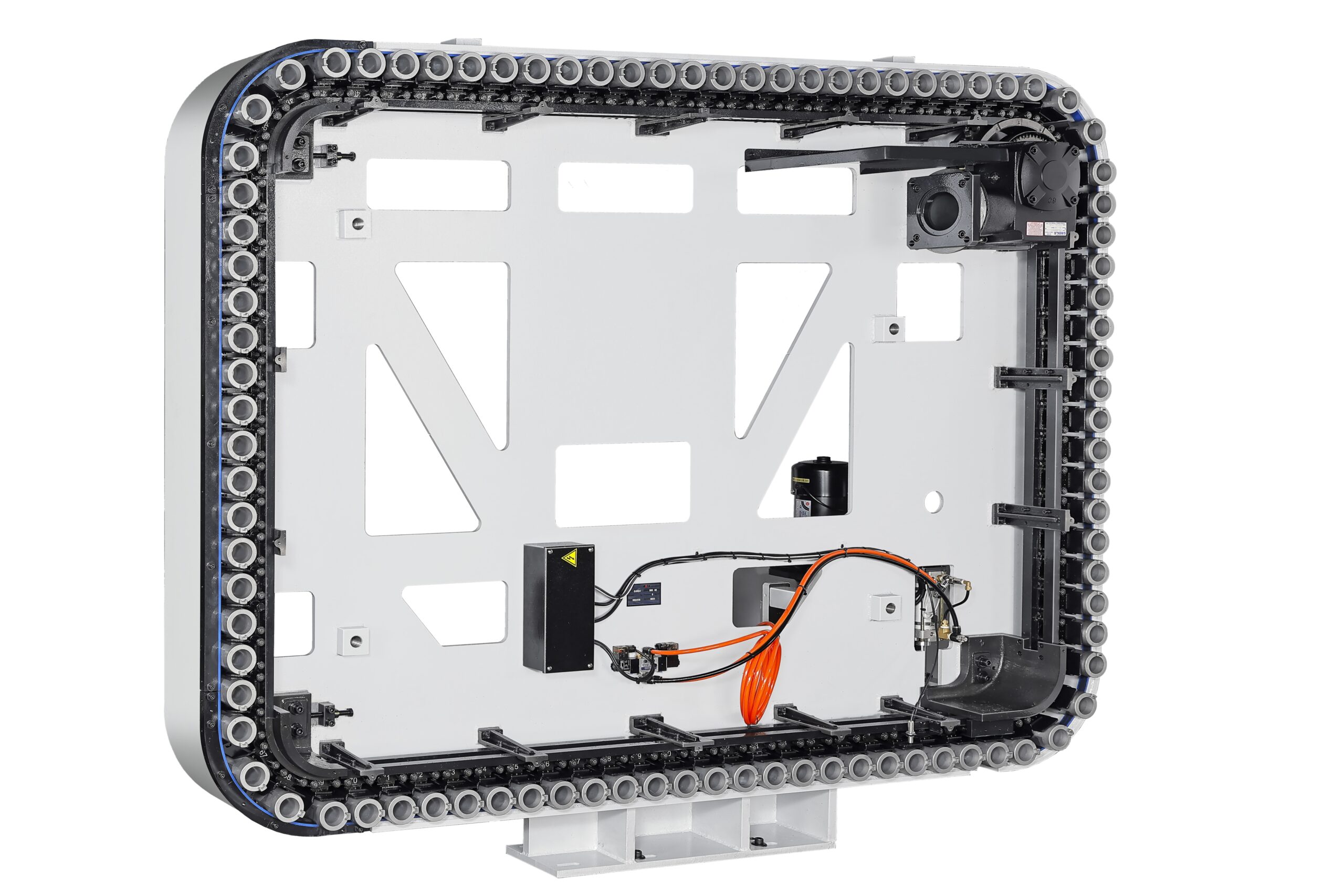

Zásobník pro 54, 60, 80, 90, 120 nebo 204 nástrojů
Chlazení nástroje středem vřetena tlak 30, 50 nebo 70 bar
Chlazení nástroje vzduchem vnější, i středem vřetena
Hrablový vynášecí dopravník třísek

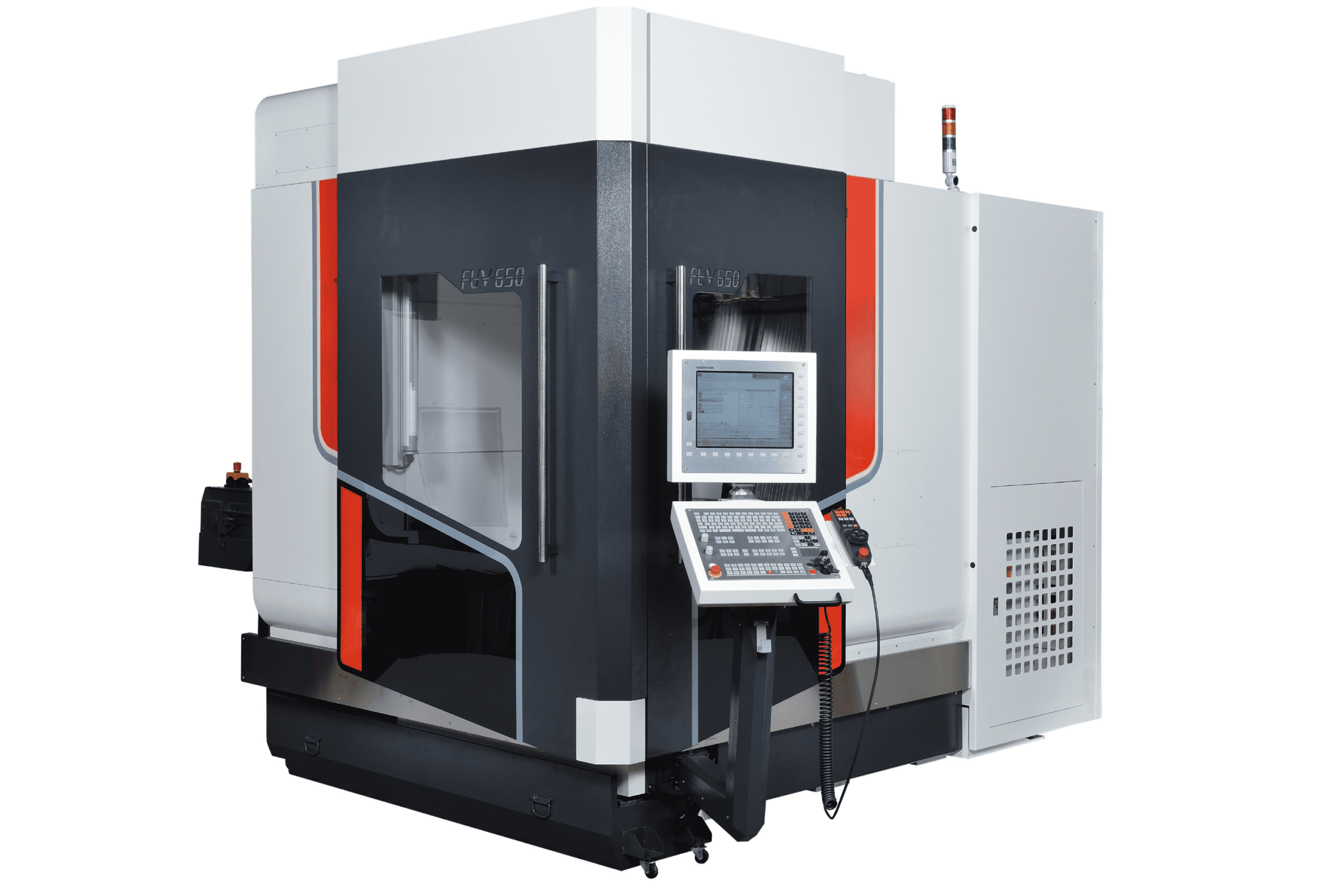

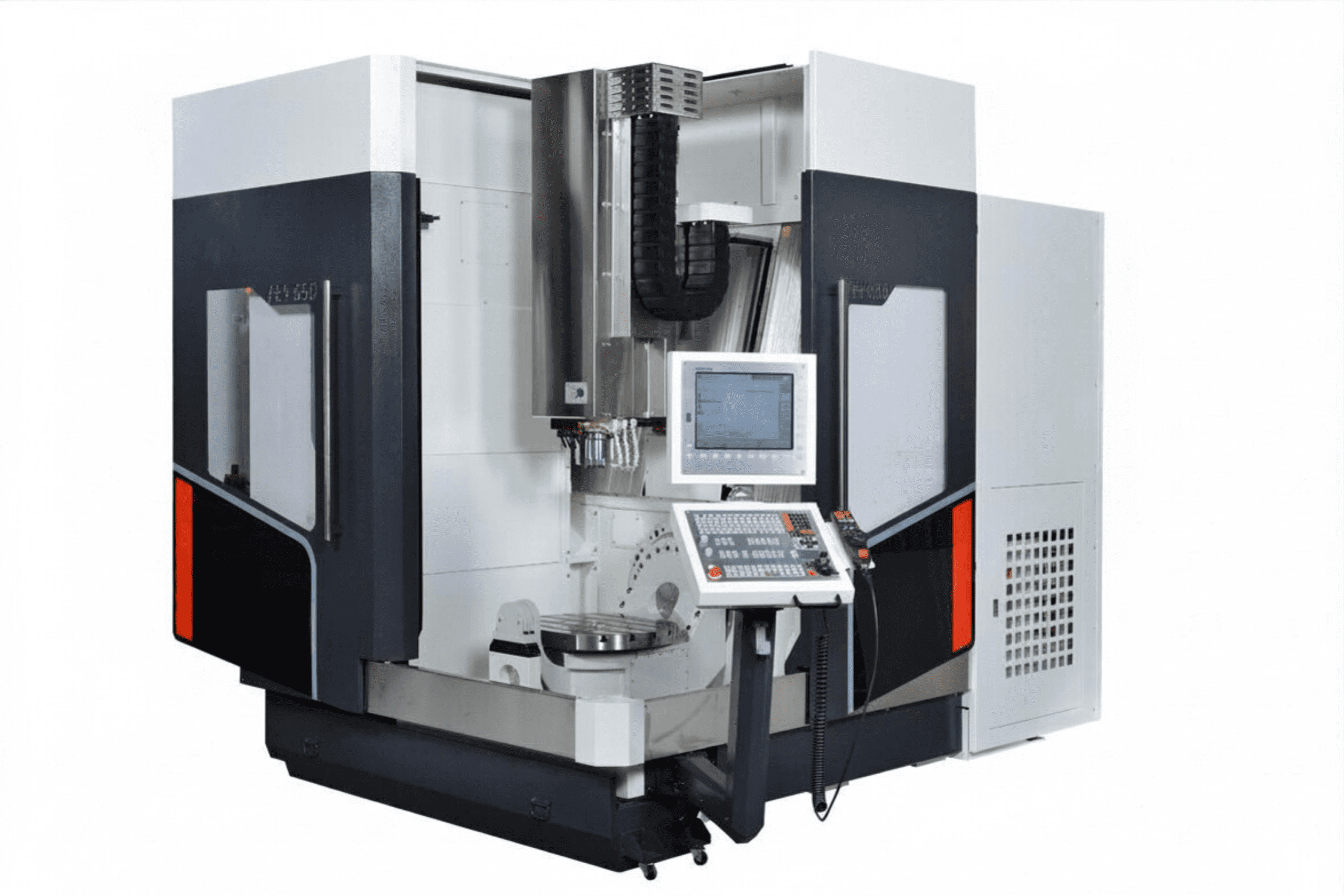

Provedení krytování bez rohového sloupku
Odsávání mlhoviny z pracovního prostoru
Obrobková sonda BLUM TC-60
Nástrojová sonda BLUM LC-50 Digilog, laserová

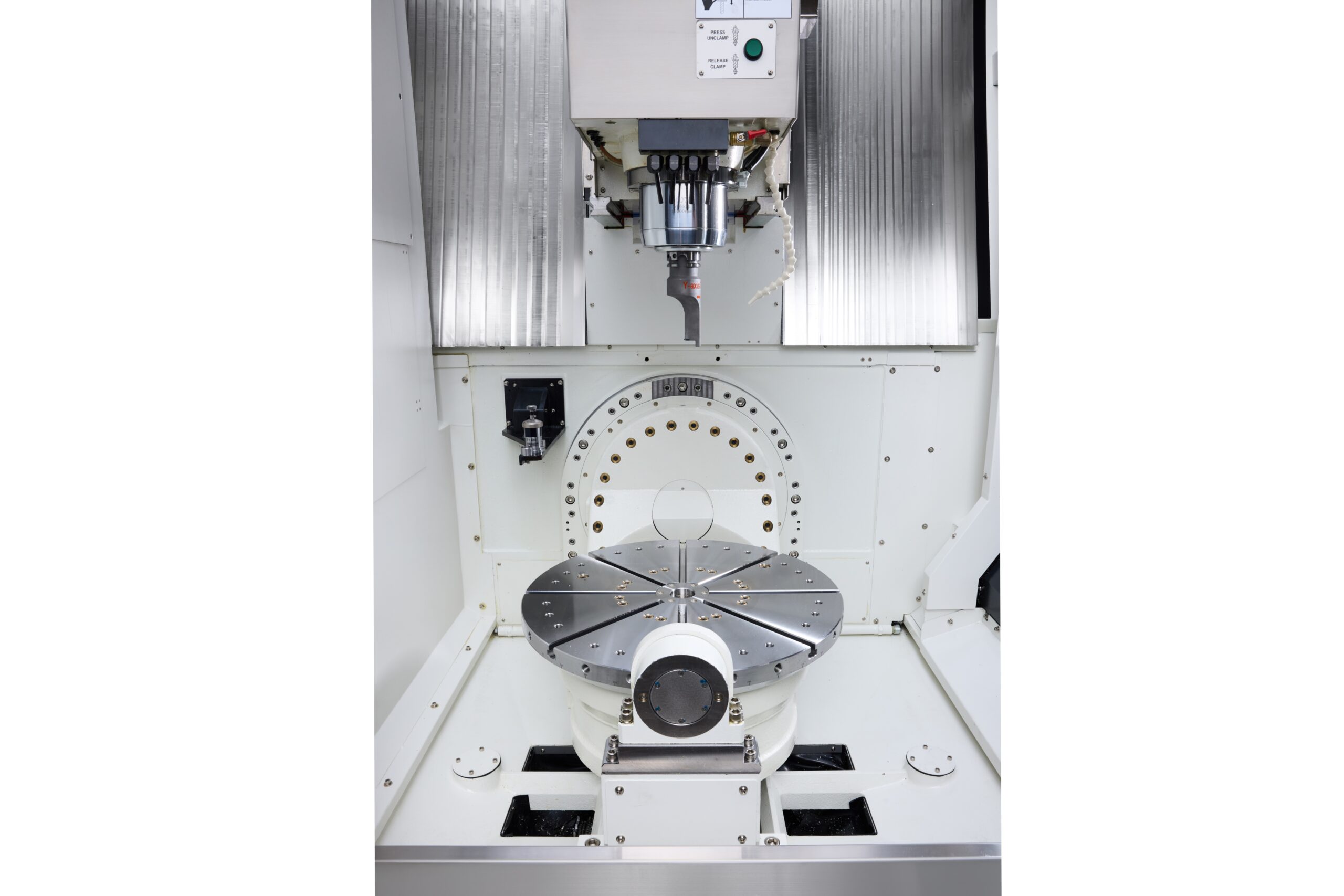

Funkce soustružení s maximálními otáčkami stolu 1000 min^-1 a držákem nástrojů
HSK-T63

Technické parametry

		FUV 650	FUV 720
Průměr otočného stolu	mm	650	720
Šířka T-drážky / rozteč	mm	18 / 100	18 / 100
Maximální nosnost stolu	kg	300	300
Průměr středového otvoru	mm	70H7	70H7
Osa X	mm	620	720
Osa Y	mm	520	600
Osa Z	mm	460	520
Osa B – naklápění stolu	stupeň	-50 až +110 (-120 až +120)	-50 až +110 (-120 až +120)
Osa C – otáčení stolu	stupeň	360	360
Vzdálenost stůl – čelo vřetena (SK 40)	mm	150 – 610	140 – 660
Pracovní posuv	m/min	20	20
Rychloposuv (X/Y/Z)	m/min	48 / 48 / 48	48 / 48 / 48
Rychlost otáčení na osách B / C	min-1	25 / 25 (50 / 100) (50 / 1000)	50 / 100 (50 / 1000)
Hmotnost stroje v základním provedení	kg	10000	10800
