Vertikální obráběcí centrum s otočně-náklopným stolem MRM řada FUV 320, 400, 500

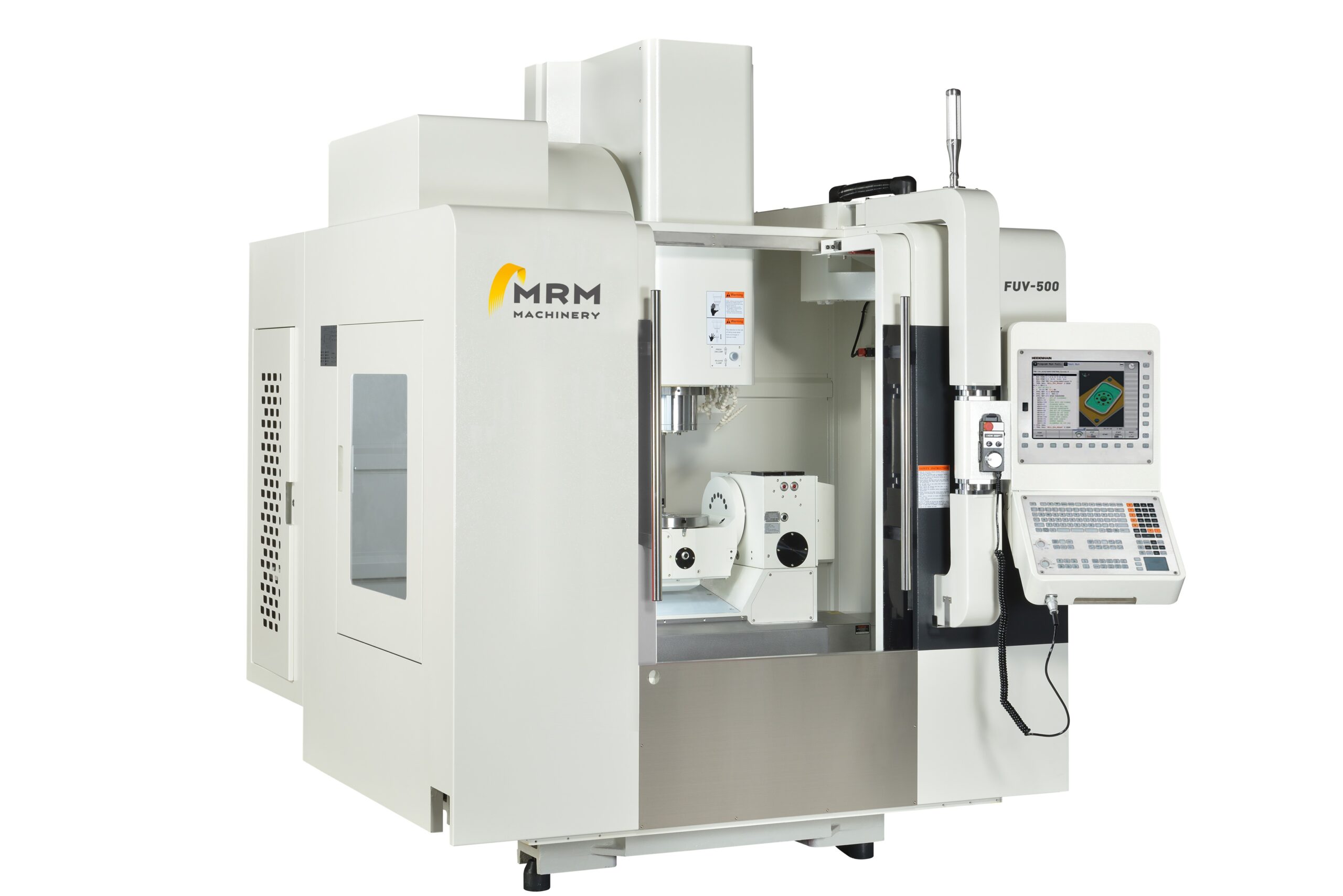

5osé vertikální obráběcí CNC centrum s otočně-náklopným stolem
Tato 5osá obráběcí centra nové generace poskytují plynulé obrábění v pěti osách. Jsou to mimořádně výkonná vyvrtávací a frézovací centra umožňující vysokoproduktivní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.
Otočně-náklopný stůl je uložen ze dvou stran. Naklápěcí osa B má standardně přímé odměřování. Na otočné ose C je přímé odměřování volitelné.
Všechny 3 lineární osy X/Y/Z jsou osazeny válečkovým lineárním vedením a pohyb na jednotlivých osách je zajištěn pomocí předepnutých kuličkových šroubů. Tím je zajištěna vysoká tuhost, rychlost a přesnost polohování. Osa Z má standardně přímé odměřování pomocí lineárního pravítka HEIDENHAIN. Na osách X a Y je přímé odměřování volitelné.
Moderní krytování pracovního prostoru se střechou zabraňuje únikům řezné kapaliny. Pracovní prostor má velmi dobré ergonomické provedení.
Řídicí CNC systém: HEIDENHEIN 640 TNC
Vřetena: Direct Drive – přímo chlazené motory HEIDENHAIN:
- QAN 200 UH – přímý převod (direct drive), výkon 10 kW, 12000 nebo 15000 ot/min
- Upínací kužel SK 40 nebo HSK-A63
Automatická výměna nástrojů: bubnový zásobník pro 32 nástrojů
Technické benefity:
- Tuhá konstrukce stroje – strukturální díly jsou z litiny
- Malé zástavbové rozměry vůči velikosti pracovních zdvihů
- Automatický mazací systém lineárních os má bronzové rozvody
- Přímé chlazení motoru vřetene
- Hydraulické vyvažování vřeteníku
- Automatická výměna nástrojů má svůj pohotovostní zásobník stlačeného vzduchu pro dokončení výměny v případě ztráty tlaku ve standardním přívodu vzduchu do stroje
- U každého stroje je u výrobce proveden na osách X/Y/Z ballbar vřetene, dynamické vyvážení vřetene a laser
Vybrané volitelné příslušenství:
- Přímé odměřování polohy na osách X/Y – pomocí pravítek HEIDENHEIN
- Přímé odměřování na ose C – endcoder
- Odsávání nečistot a mlhoviny z pracovního prostoru
- Pásový nebo hrablový vynášecí dopravník třísek
- Chlazení kapalinou středem vřetene – čerpadla Grundfoss 30 nebo 50 bar
- Chlazení vzduchem středem vřetene
- Automatická výměna nástrojů se zásobníkem pro 40 nástrojů
- Obrobkové a nástrojové sondy
Technické parametry
FUV 320 | FUV 400 | FUV 500 | ||
|---|---|---|---|---|
Průměr otočného stolu | mm | 320 | 410 | 500 |
T-drážka (šířka x počet x rozteč) | mm | 12H7 | 12H7 | 14H7 |
Maximální nosnost stolu | kg | 200 / 100 | 200 / 150 | 300 / 250 |
Průměr středového otvoru | mm | 50 | 50 | 70 |
Osa X | mm | 460 | 460 | 600 |
Osa Y | mm | 500 | 500 | 700 |
Osa Z | mm | 500 | 500 | 500 |
Osa A – naklápění stolu | stupeň | +30 až -120 | +30 až -120 | +30 až -120 |
Osa C – otáčení stolu | stupeň | 360 | 360 | 360 |
Vzdálenost stůl – čelo vřetena (SK 40) | mm | 15 – 515 | 15 – 515 | 15 – 515 |
Pracovní posuv | mm/min | 1 – 12000 | 1 – 12000 | 1 – 12000 |
Rychloposuv (X/Y/Z) | m/min | 36 / 36 / 30 | 36 / 36 / 30 | 36 / 36 / 30 |
Rychlost otáčení na osách A / C | min-1 | 25 / 25 | 16 / 11 | 16 / 11 |
Příkon | kVA | 25 | 25 | 25 |
Stlačený vzduch | kg/cm2 | 5 – 7 | 5 – 7 | 5 – 7 |
Hmotnost stroje v základním provedení | kg | 6600 | 7000 | 8700 |
