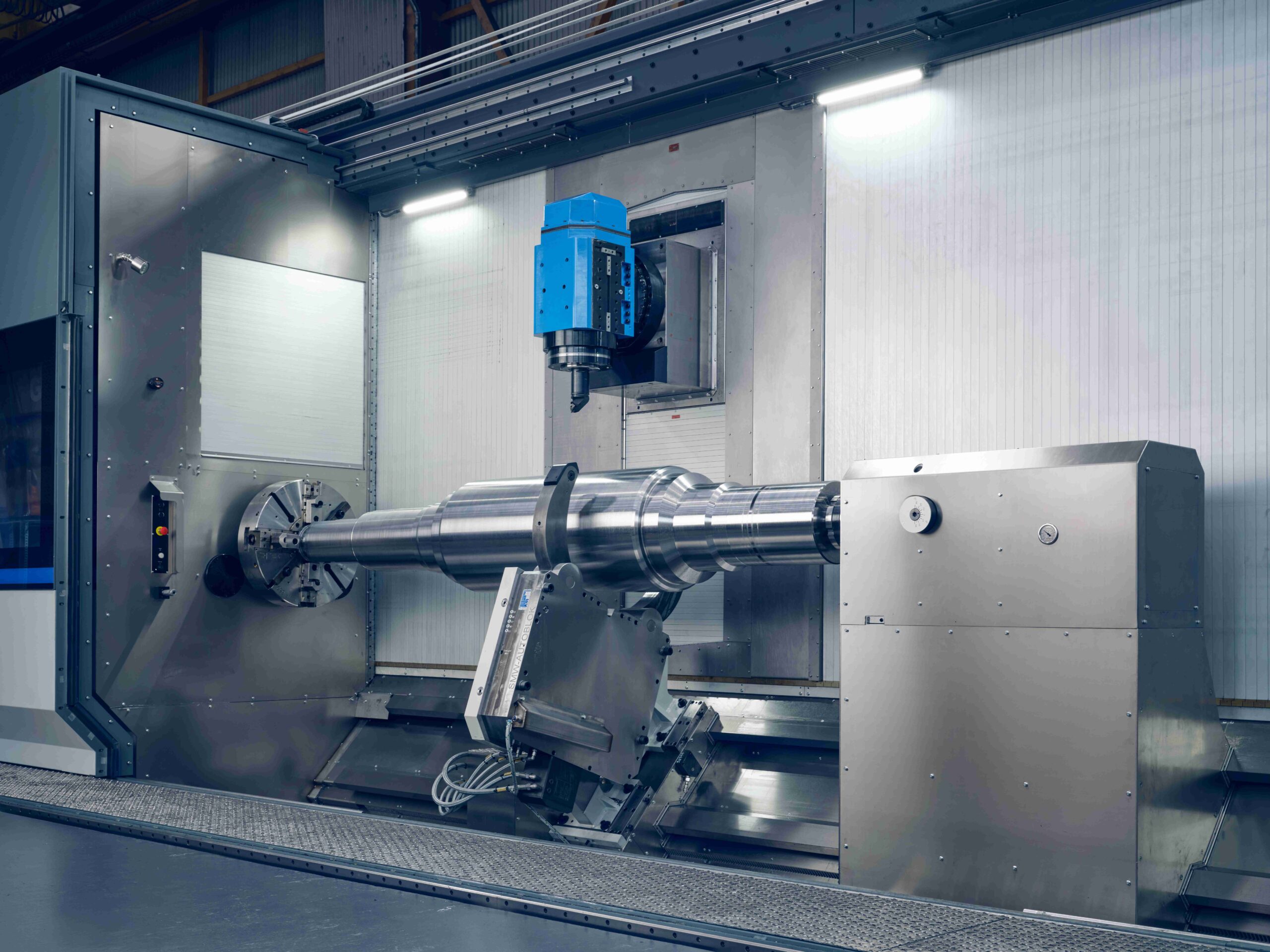

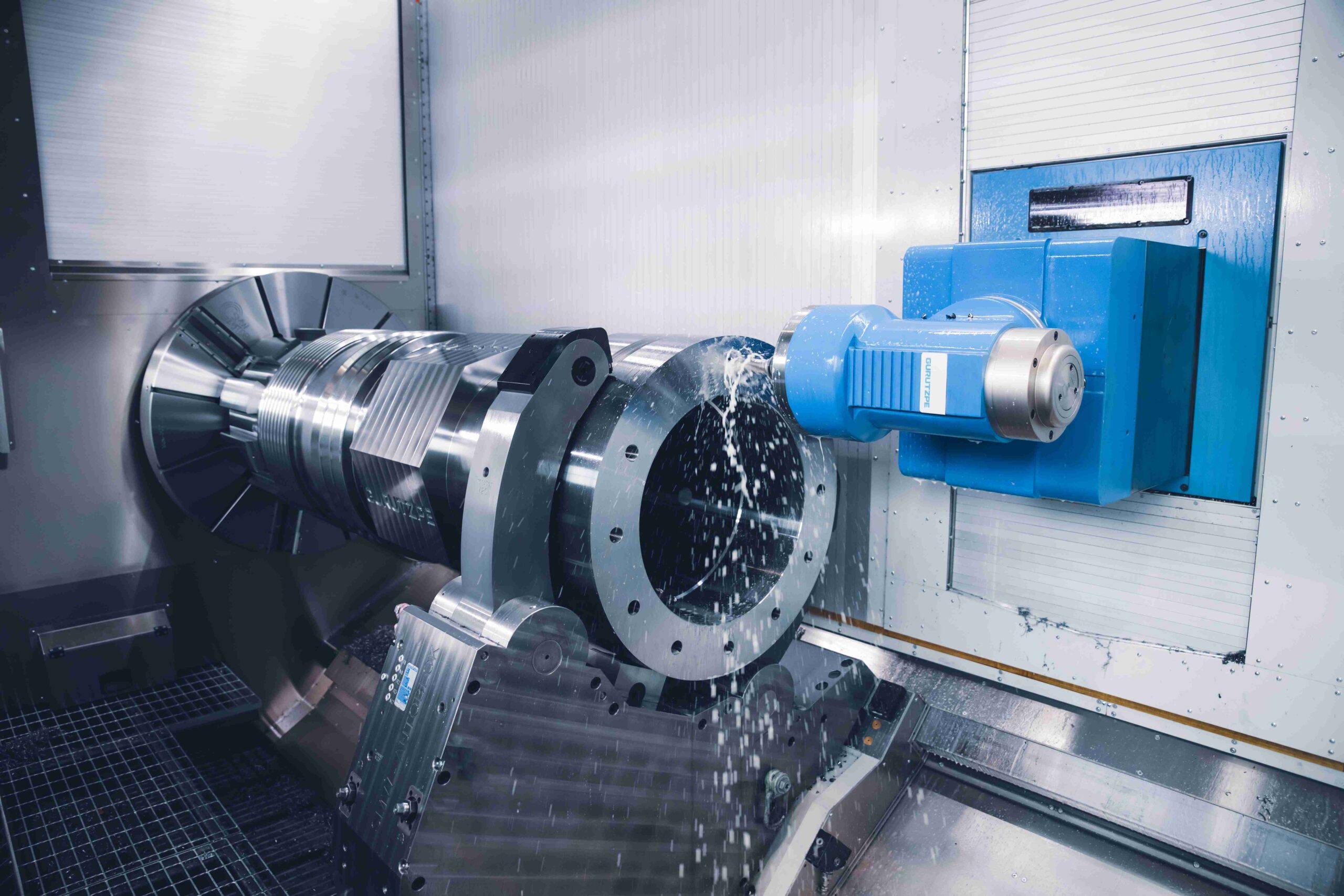

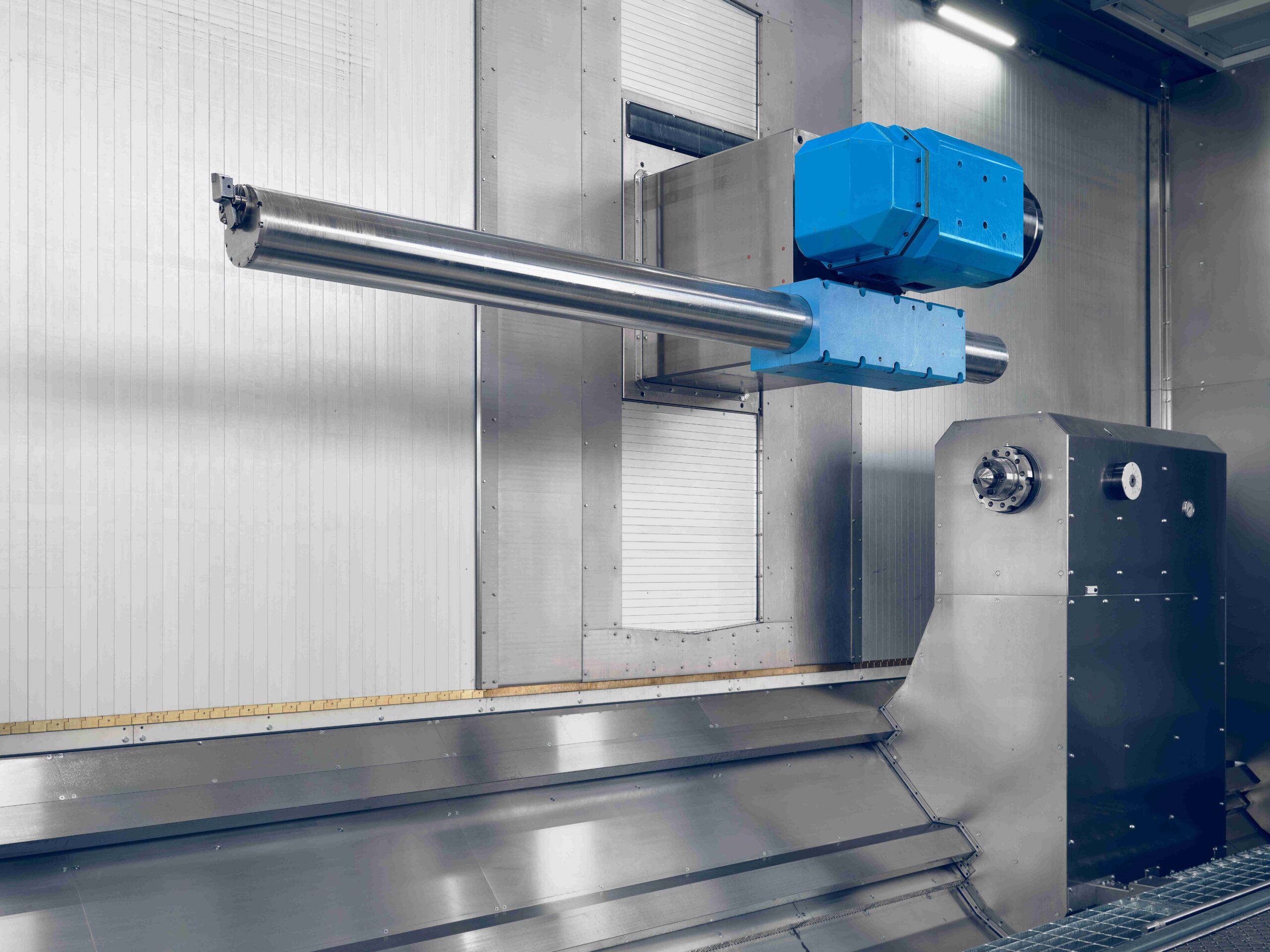

Soustružnicko-frézovací obráběcí centrum GURUTZPE řada GSM

Soustružení, frézování a vyvrtávání včetně 5osého obrábění
v jednom pracovním prostoru.

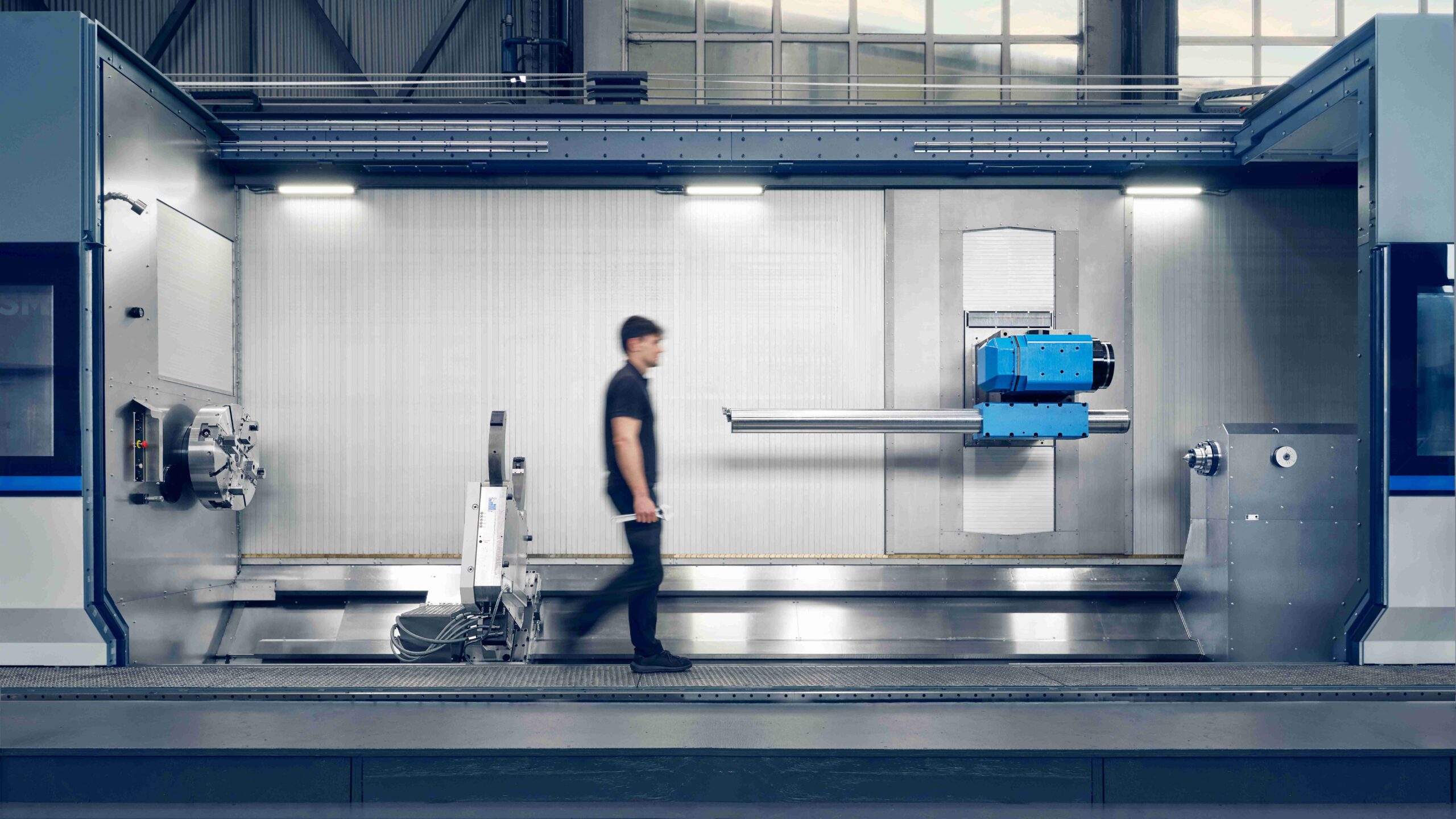

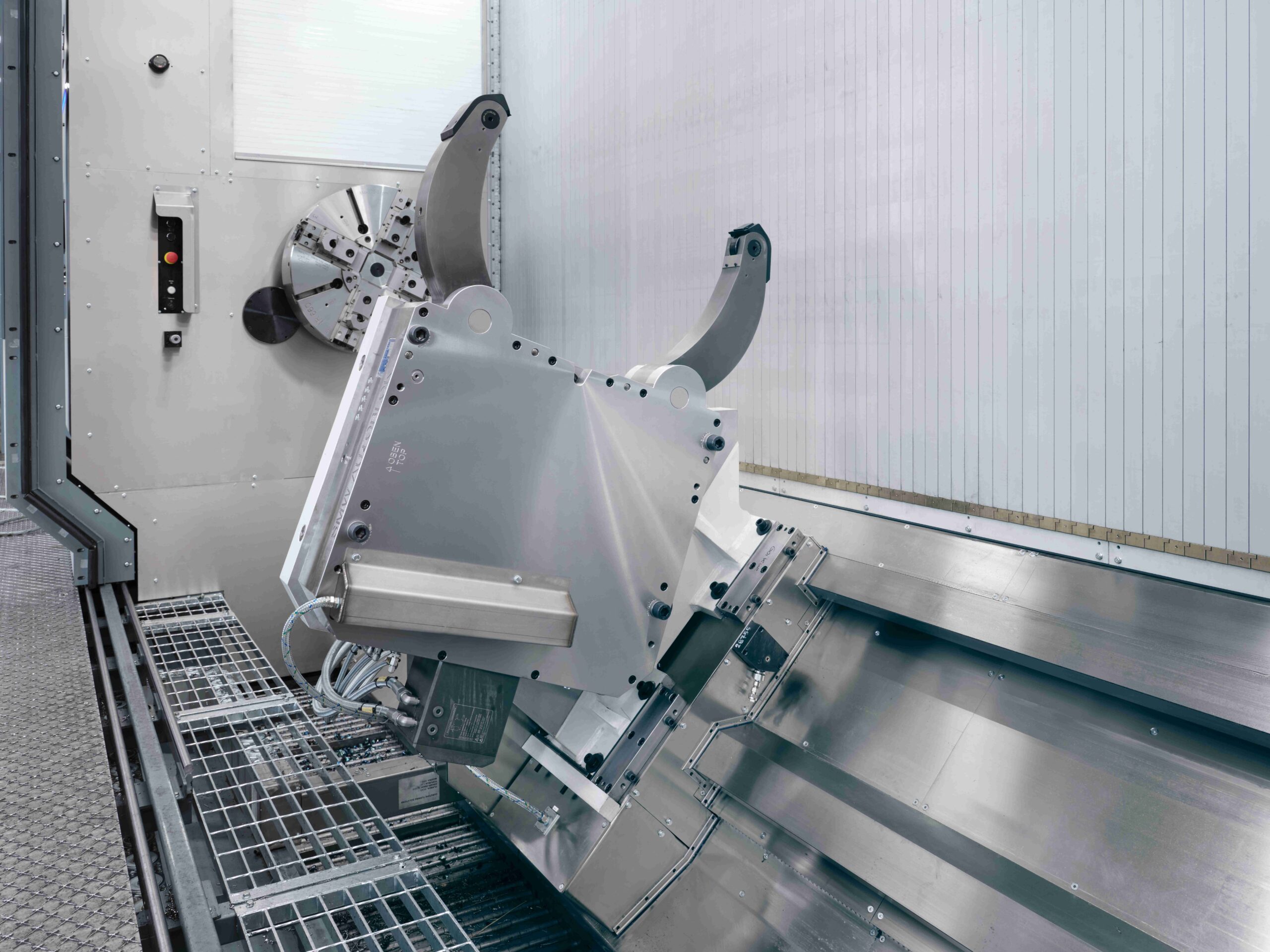

Stroje řady GSM mají robustní monoblokové litinové lože se sklonem 45°, doplněné symetricky navrženým obráběcím sloupem. Smykadlo v ose Y využívá hydrostatické vedení v konfiguraci Box-in-Box, které zajišťuje vysokou tuhost, účinné tlumení vibrací a přesnost při obrábění. Pohyb v osách X a Z je řešen pomocí válečkového vedení.
Vysoká úroveň automatizace umožňuje provádět komplexní obrábění obrobku v jediném upnutí, čímž se omezuje manipulace s dílem, zkracují vedlejší časy a minimalizují chyby vznikající při opakovaném ustavování. GSM je tak vhodné pro výrobu složitých a přesných rotačních dílů vyžadujících kombinaci několika obráběcích technologií.

Multitaskingové soustružnicko-frézovací centrum pro komplexní obrábění

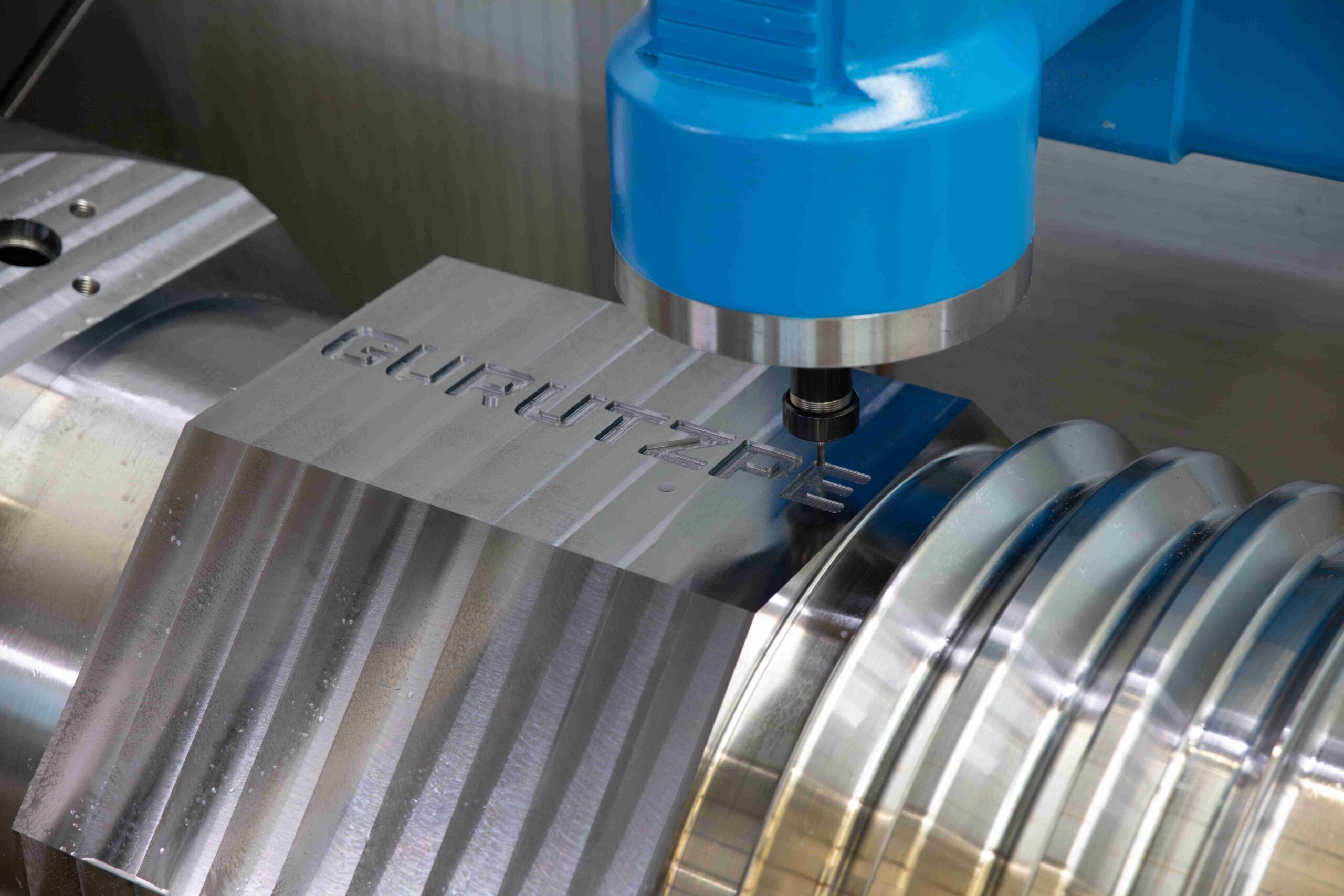

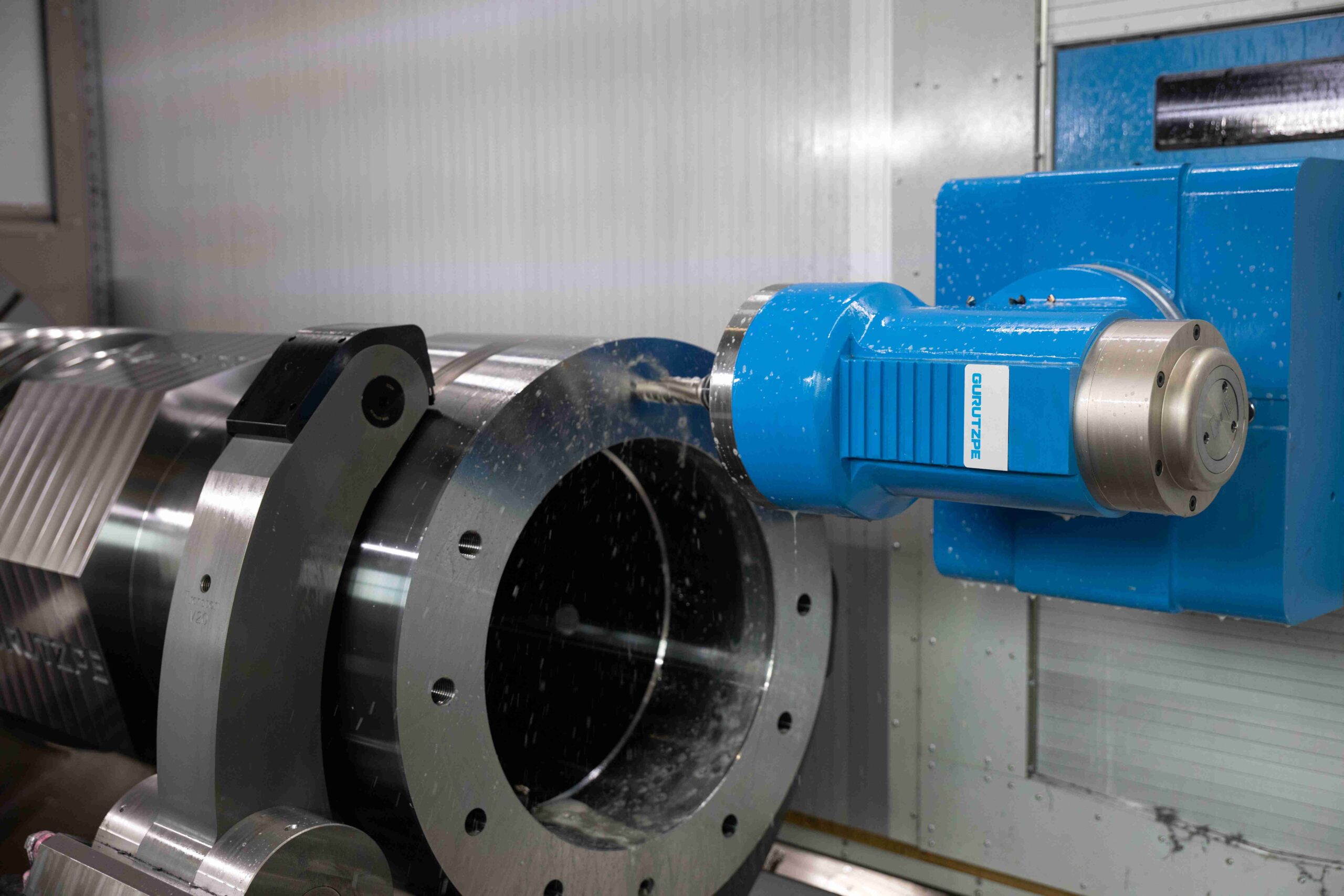

Soustružení, frézování, vrtání a 5osé obrábění na jedno upnutí
Hydrostaticky vedené smykadlo Box-in-Box v ose Y

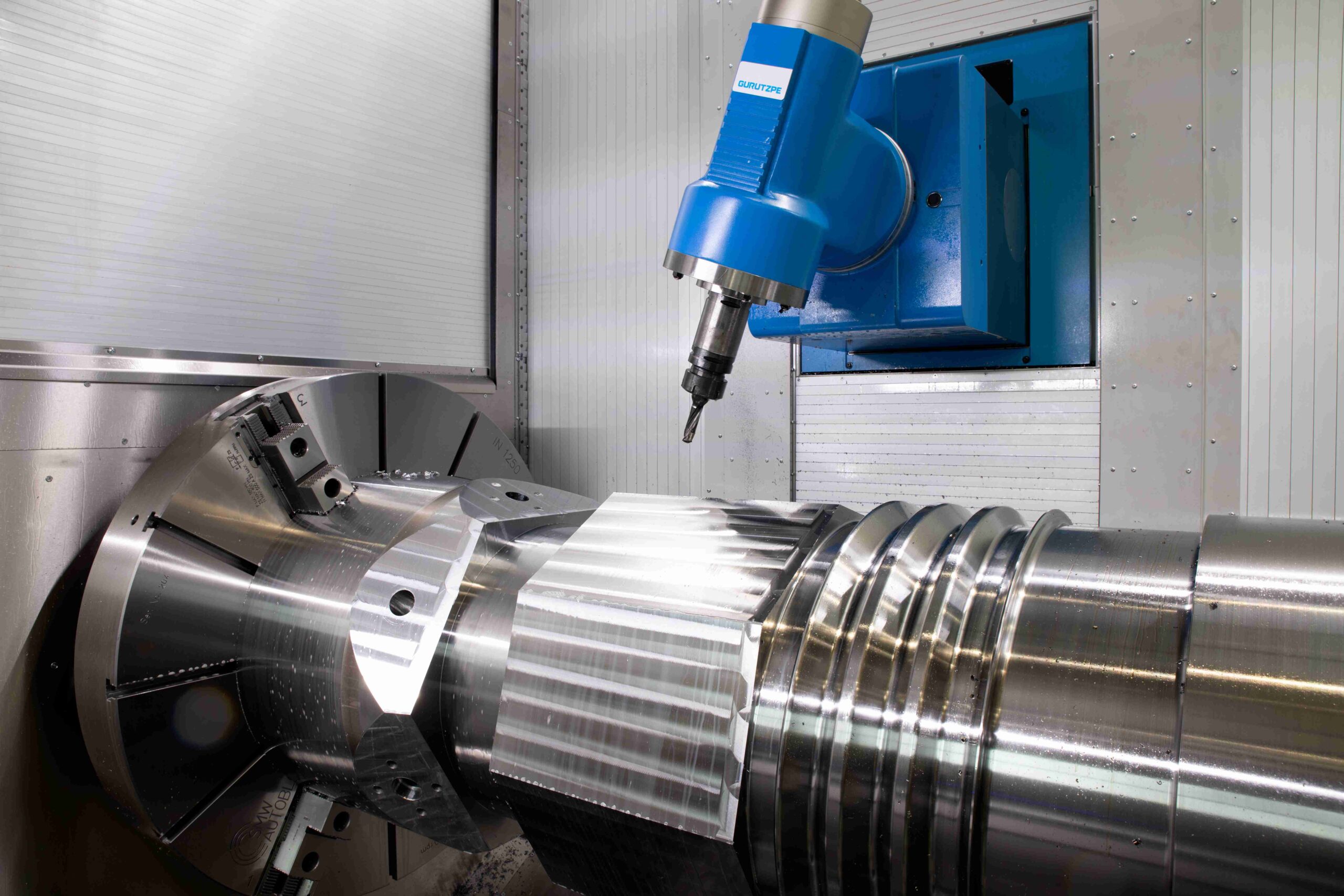

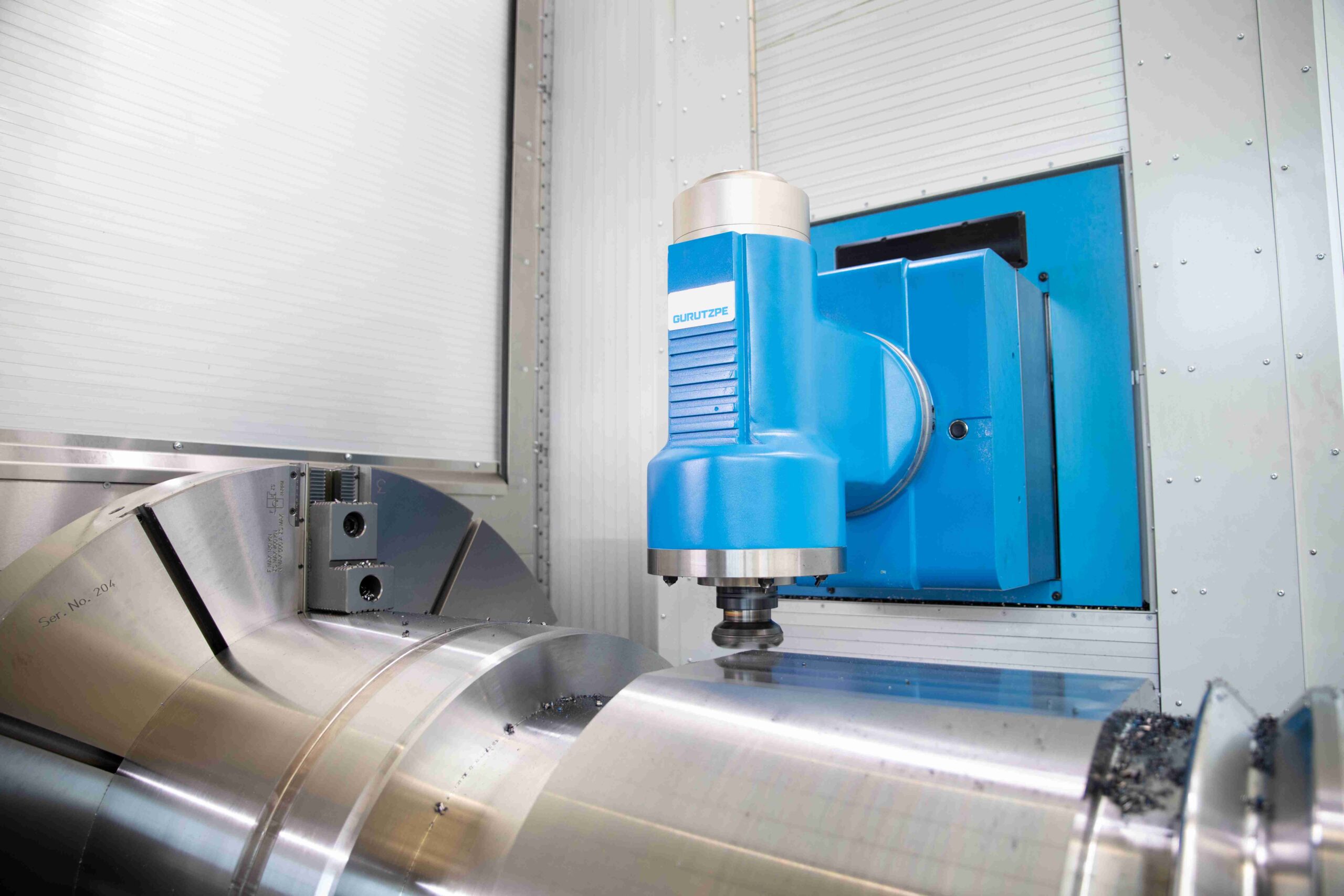

Osa B ±110° pro obrábění složitých geometrií

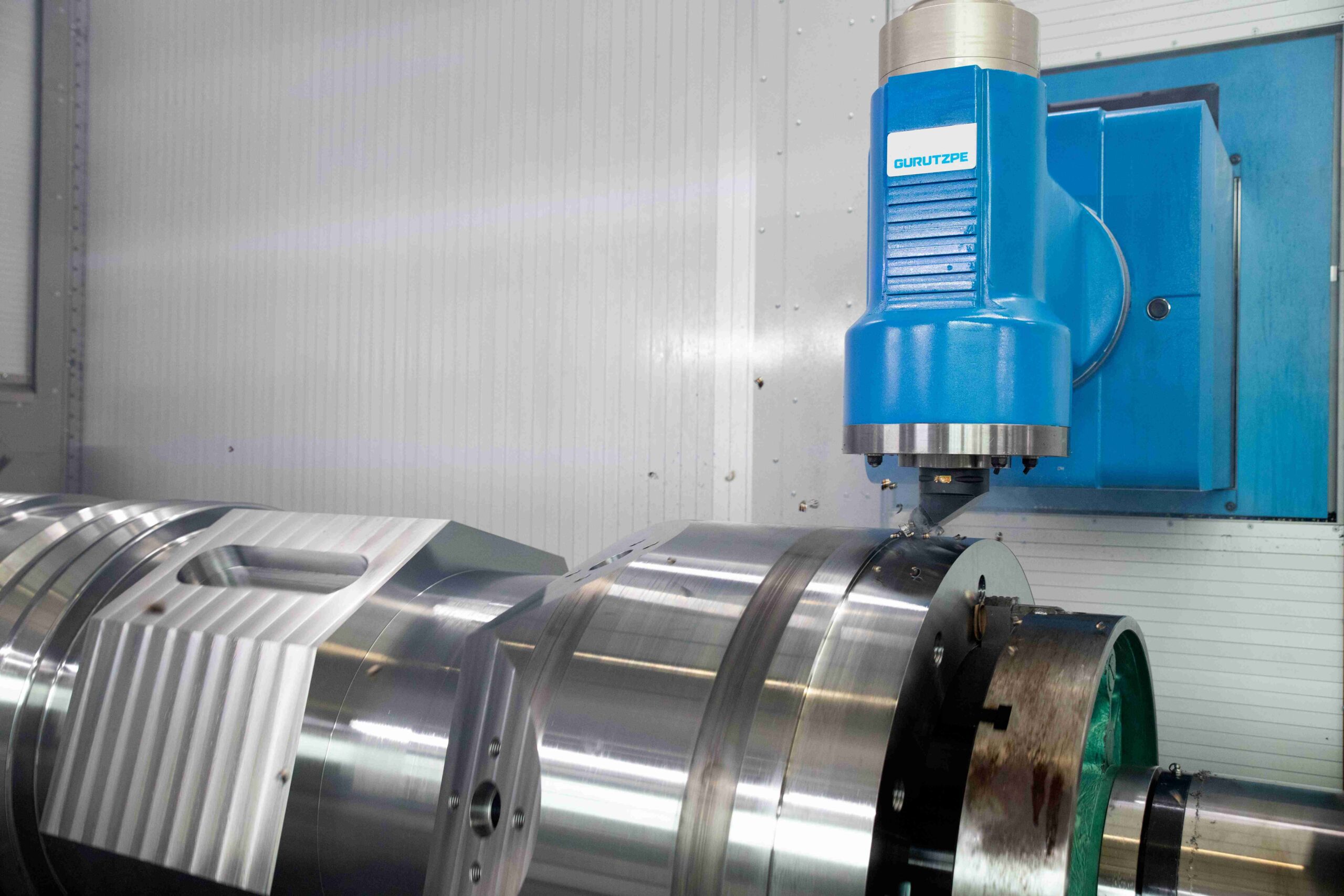

Frézovací vřeteno až 85 kW / 18 000 ot/min

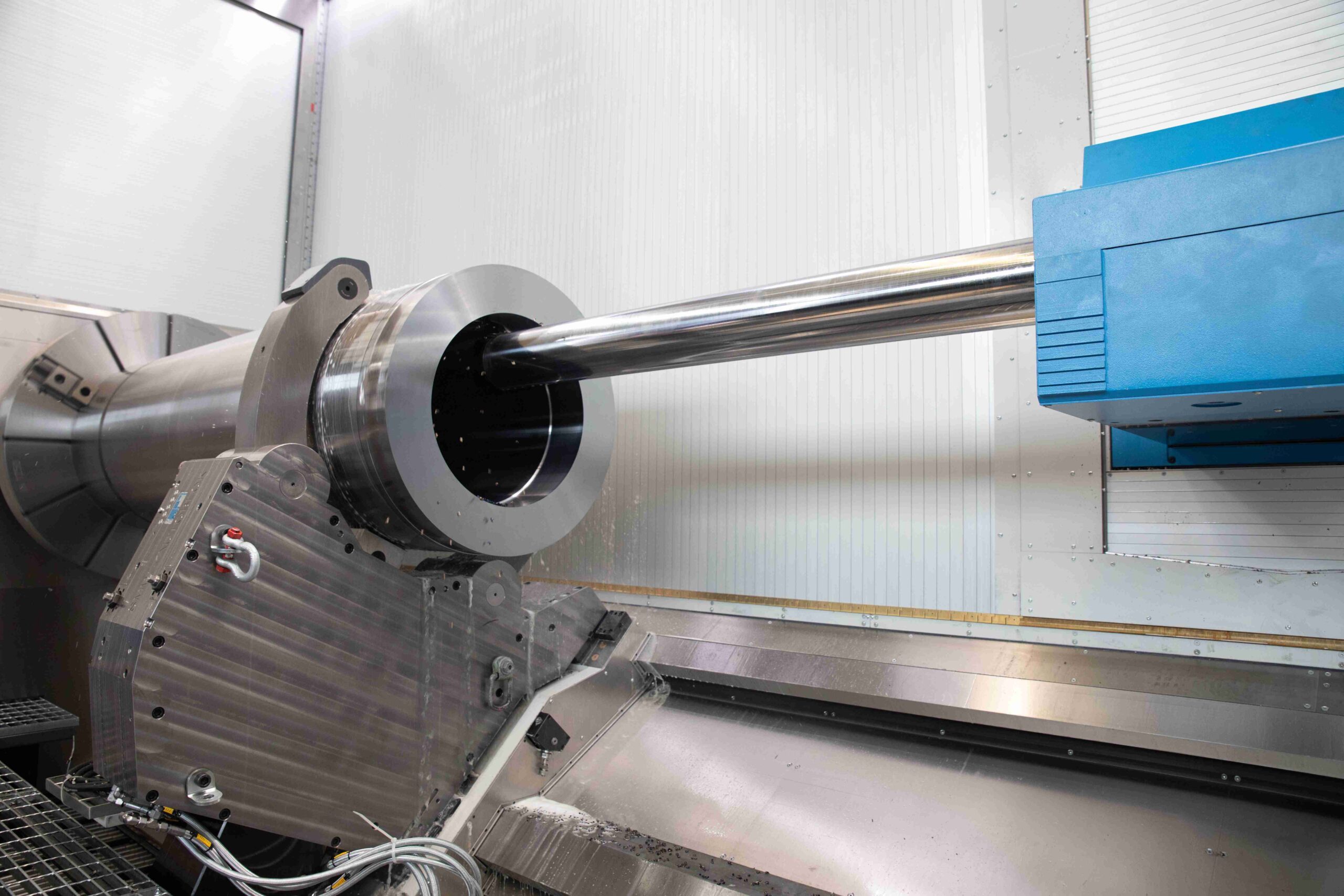

Automatická výměna nástrojů a obráběcích hlav
Točný průměr až 1 600 mm, zatížení až 20 t

Technické parametry

		GSM 10	GSM 13	GSM 16
Pracovní prostor
Točný průměr nad ložem	mm	1000	1300	1600
Točný průměr nad suportem	mm	1000	1300	1600
Točná délka	m	≤ 8	≤ 12	≤ 13
Hlavní motor
Výkon S1 / S2	kW	74 / 92	102 / 130	102 / 130
Krouticí moment S1 / S2	Nm	9420 / 11460	16155 / 21540	27525 / 36700
Otáčky	ot/min	1500	1500 / 1200	1200 / 700
Vnitřní průměr vřetena	mm	110 / 150	150	150
Frézovací, vrtací hlava s osu B
Max. výkon S1 – 100% zatížení	kW	49 / 56 / 60 / 85	49 / 56 / 60 / 85	49 / 56 / 60 / 85
Max. krouticí moment S1 – 100% zatížení	Nm	1410 / 305 / 165 / 530	1410 / 305 / 165 / 530	1410 / 305 / 165 / 530
Max. otáčky vřetena	ot/min	5000 / 6000 / 18000 / 8000	5000 / 6000 / 18000 / 8000	5000 / 6000 / 18000 / 8000
Rozsah otáčení osy B	stupeň	± 110	± 110	± 110
Brzdný systém osy B pro lehké až středně těžké soustružnické / frézovací operace	stupeň	po 0,001	po 0,001	po 0,001
Systém pevného zablokování osy pro těžké soustružnické / frézovací operace	stupeň	po 2,5	po 2,5	po 2,5
