CNC horizontální soustruhy s osou Y
a poháněnými nástroji
- Revolverová nástrojová hlava pro poháněné nástroje s osou Y
- Vřeteno s osou C
- Soustružení a frézování

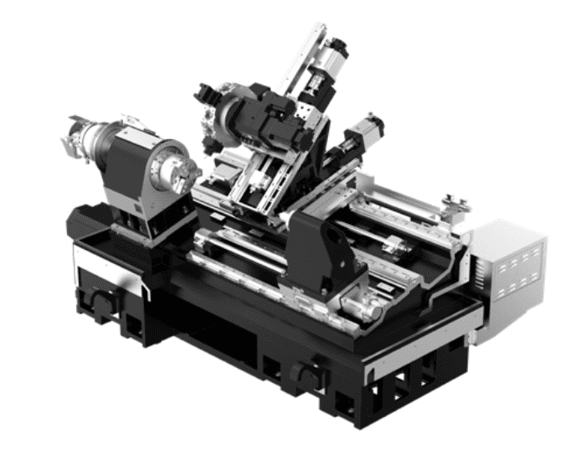

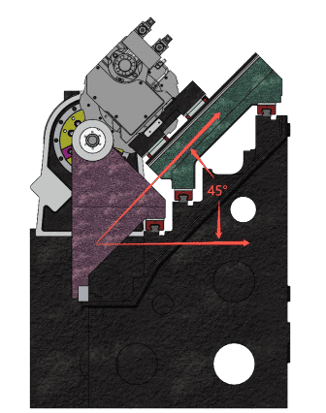

- Strukturální díly z litiny, šikmé lože
- Řídicí systém FANUC nebo SIEMENS
V případě požadavku lze navrhnout kompletní řešení automatizace procesu obrábění
Technické parametry

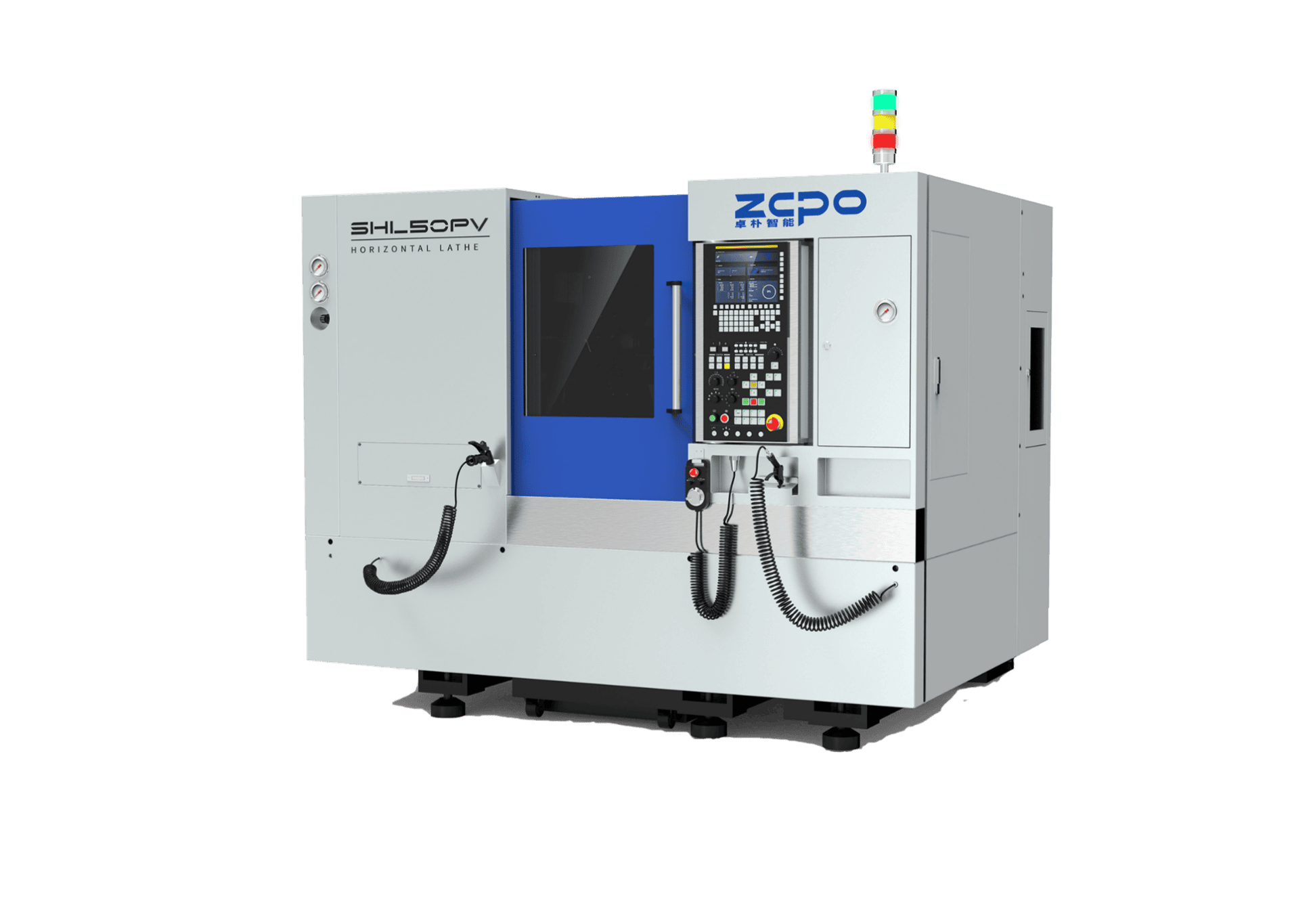

SHL50PV | SHL60BY | SHL60BY-1100 | ||
|---|---|---|---|---|
Max. délka soustružení | mm | 710 | 550 | 1100 |
Max. průměr protočení nad ložem | mm | 550 | 610 | 610 |
Max. průměr soustružení | mm | 350 | 400 | 400 |
Max. průměr protočení nad suportem | mm | 350 | 400 | 400 |
Vřeteno | ||||
Sklíčidlo | palec | 8″ | 8″ | 8″ |
Průchodnost tyče | mm | Ø 50 | Ø 50 | Ø 50 |
Otáčky vřetena | ot/min | 50 – 4500 | 50 – 4500 | 50 – 4500 |
Výkon motoru S1/S3 | kW | 18 / 20 | 11 / 15 | 11 / 15 |
Osa C | stupeň | 360° | 360° | 360° |
Zdvihy | ||||
Osa X | mm | 200 | 240 | 240 |
Osa Y | mm | ±50 | ±50 | ±50 |
Osa Z | mm | 760 | 610 | 1110 |
Koník | mm | 720 | 500 | 1000 |
Nástroje | ||||
Počet pozic | 12 – poháněné | 12 – poháněné | 12 – poháněné | |
Koník | ||||
Upínací kužel | Mk5 | Mk5 | Mk5 | |
Hmotnost stroje | kg | 5200 | 5000 | 7000 |
