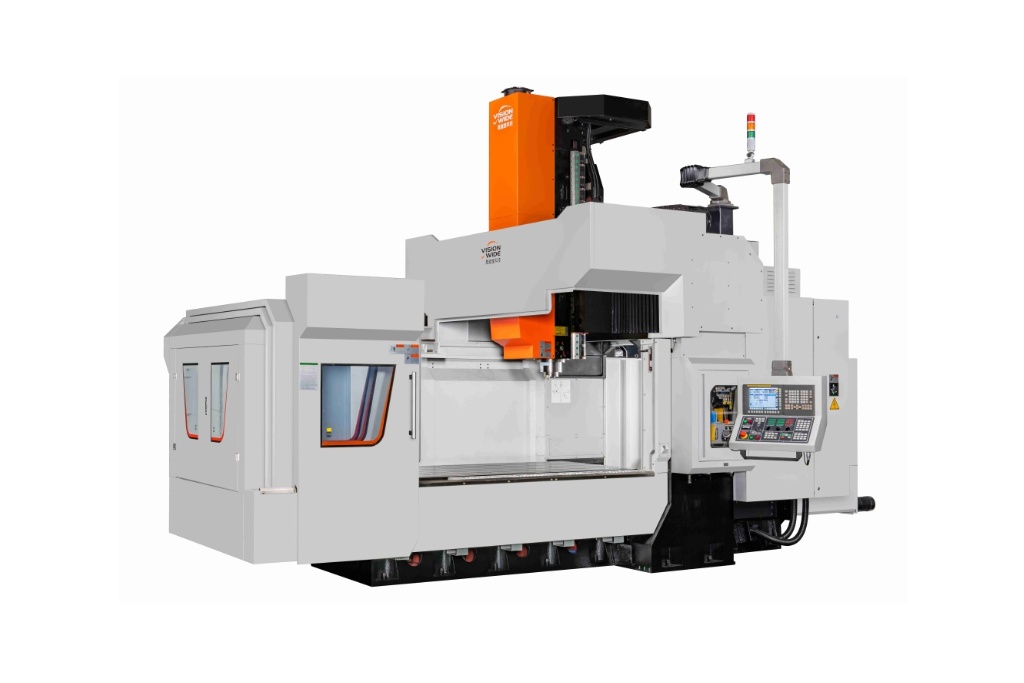

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada SM

Portálová obráběcí centra řady SM umožňují produktivní obrábění v různých průmyslových odvětvích. Jsou vhodná zejména pro širší obrobky – desky, svařence, atd.
S vysokootáčkovými vřeteny se uplatní i při obrábění hliníku a jeho slitin.

• Tuhá konstrukce stroje z litiny vhodná i pro silové obrábění
• Neuvěřitelná geometrická a opakovaná přesnost
• Lineární osy uloženy na lineárním vedení
• Podélný pojezd stolu – osa X od 1 600 do 5 100 mm
• Příčný posuv – osa Y od 1 300 do 2 700 mm
• Výsuv smykadla – osa Z 800 mm nebo 1000 mm
• Řídicí systémy Heidenhein nebo Fanuc

Standardně je ve smykadle 2stupňová mechanická převodovka a vřeteno má 6 000 ot/min
a upínací kužel velikosti 50. Vhodné pro silové obrábění (krouticí moment cca 700 Nm v S1)

Volitelně je možno implementovat do smykadla přímý pohon s upínacím kuželem ve vřeteni velikosti 40 nebo HSK 63. V tomto případě nabízíme „direct drive“ s max. rychlostí 10 000 nebo 15 000 ot/min.

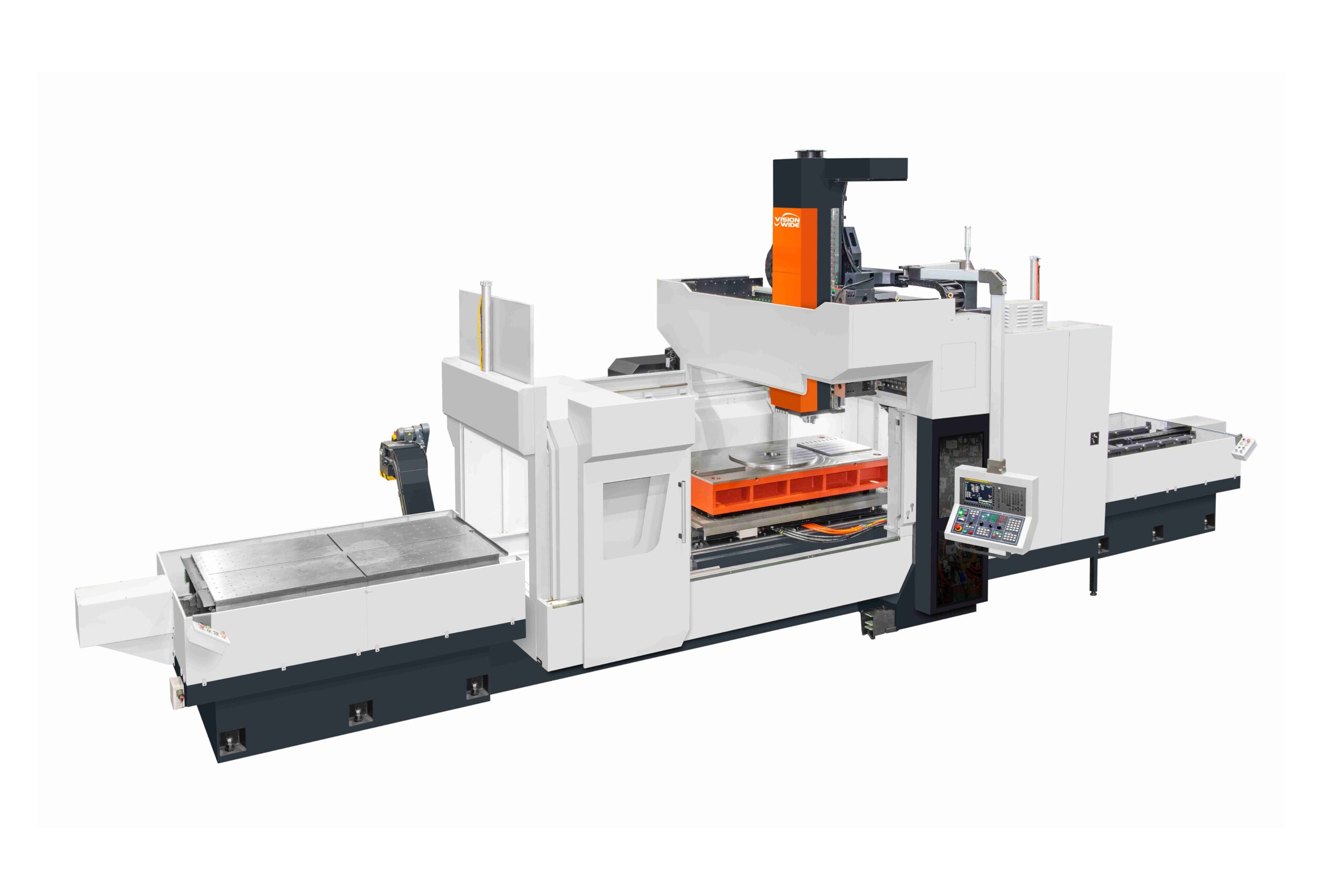

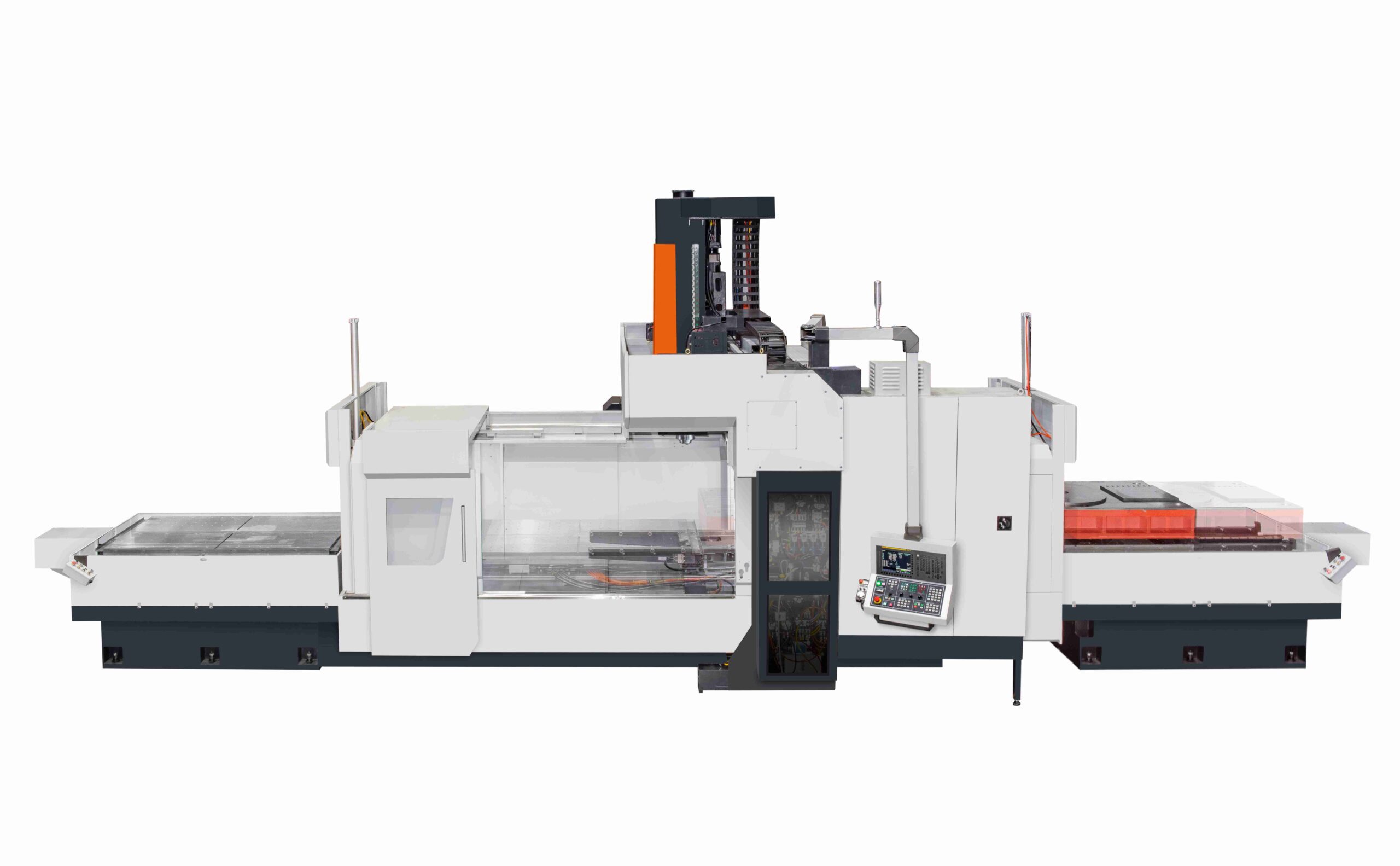

Možnost automatické výměny palet (viz. video a tabulka níže):

• Na jedné paletě se obrábí a na druhé upíná další obrobek = eliminace vedlejších časů
• Paletový systém je plně integrován do CNC systému portálky pomocí M funkcí
• Opakovatelná přesnost polohování palet je ±0,05 mm
• Únosnost palet je od 3 400 do 5 500 kg při centrickém zatížení
