5osá centra pro obrábění profilů
Řada PBZ
- Vysoce produktivní 5osá centra pro obrábění profilů z hliníku a oceli – pro letecký průmysl, kovové a fasádní konstrukce

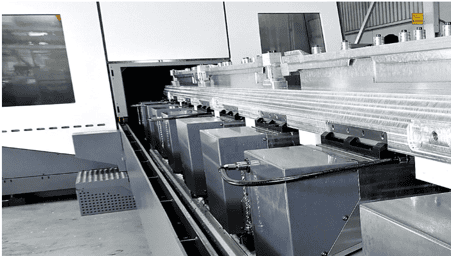

- Systém polohovatelných svěráků zajišťuje pevné upnutí profilů a umožňuje jejich kompletní obrábění ze šesti stran na jedno upnutí

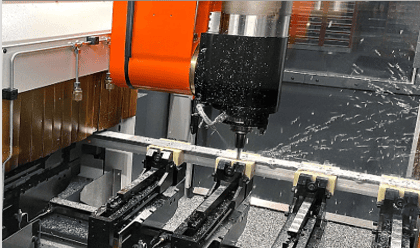

- Řada PBZ kombinuje vysokou dynamiku, přesnost a flexibilitu při HSC obrábění extrudovaných profilů i plného materiálu
- Pro široké spektrum geometrií a délek profilů až do 30000 mm
Technické parametry
PBZ HD | PBZ NT | PBZ SC | ||
|---|---|---|---|---|
Max. délka obrobku | mm | 30000 | 30000 | 30000 |
Šířka a výška obrobku | mm | max. 600 x 300 (verze se svěráky) | max. 600 x 300 | max. 400 x 300 (verze se svěráky) |
Šířka a výška obrobku | mm | max. 800 x 575 (verze se stolem) | – | max. 800 x 500 (5osé obrábění) max. 1200 x 500 (3osé obrábění) (verze se stolem) |
Pojezdy v osách X / Y / Z | mm | variabilní / 1500 / 1000 | variabilní / 1100 / 850 | variabilní / 1100 / 720 |
Posuvy v osách X / Y / Z | m/min | 70 / 40 / 40 | 90 / 55 / 55 | 70 / 55 / 55 |
Výkon vřetena (S1) | kW | 80 | 26 | 26 |
Max. otáčky vřetena | ot/min | 30000 | 28000 | 28000 |
Krouticí moment (S1) | Nm | 36 | 29 | 29 |
