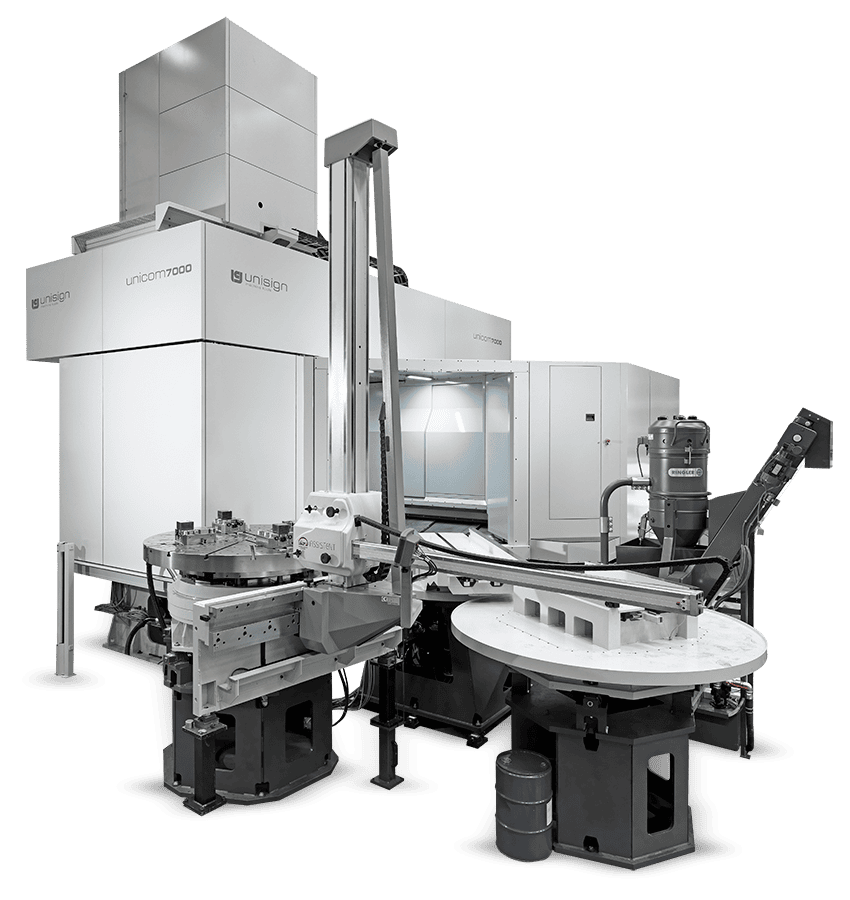

Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNICOM7000-XL
Soustružení, frézování a vrtání v kompaktním plně zakrytovaném obráběcím centru s pevným portálovým stojanem a automatickou výměnou různých palet
UNICOM7000-XL je obráběcí centrum, které se ideálně hodí pro vertikální soustružení a vícestranné obrábění složitých komponent. Typickým představitelem vhodným pro tento vysoce produktivní stroj jsou tělesa čerpadel. Měnič palet umožňuje použití palet o různém průměru stolu v jednom stroji. Maximální průměr soustružení je 4500 mm a maximální výška soustružení je 2300 mm. Pro svislé soustružení může vřeteno nabrat adaptér na nástroje pro soustružení pro HSK100A. Frézovací a vrtací nástroje s kuželem HSK100A mohou být automaticky nasazeny do vřetene úhlové nebo univerzální hlavy.
Katalog ke stažení
Formát PDF
Technické parametry | |
|---|---|
X (mm) | 2675 / 3450 / 5000 |
Y (mm) | 2300 / 2500 / 4000 |
Z (mm) | 1600 |
Max. točný průměr obrobku (mm) | ø 2000 – 4500 |
Vertikální průchodnost (mm) | 2000 / 2300 |
Pracovní posuv X / Y /Z (m/min) | 40 / 40 / 40 |
Výkon motoru ve vřeteníku S1 / S6 (kW) | 37 / 42 |
Max. otáčky (min-1) | 6000 |
Krouticí moment na vřeteni (Nm) | 1600 |
Upínací kužel | HSK100A / Capto C8 |
Zásobník nástrojů (počet nástrojů) | 78 – 200 |
Karuselovací stůl – výkon motoru (kW) | 70 / 95 |
Krouticí moment stolu (Nm) | 70000 |
Velikost palet (mm) | ø 1250 – 4000 |
Počet palet | 2 – 3 |
Volitelné příslušenství | Pravoúhlá obráběcí hlava, univerzální hlava,
obrobková a nástrojová sonda |
