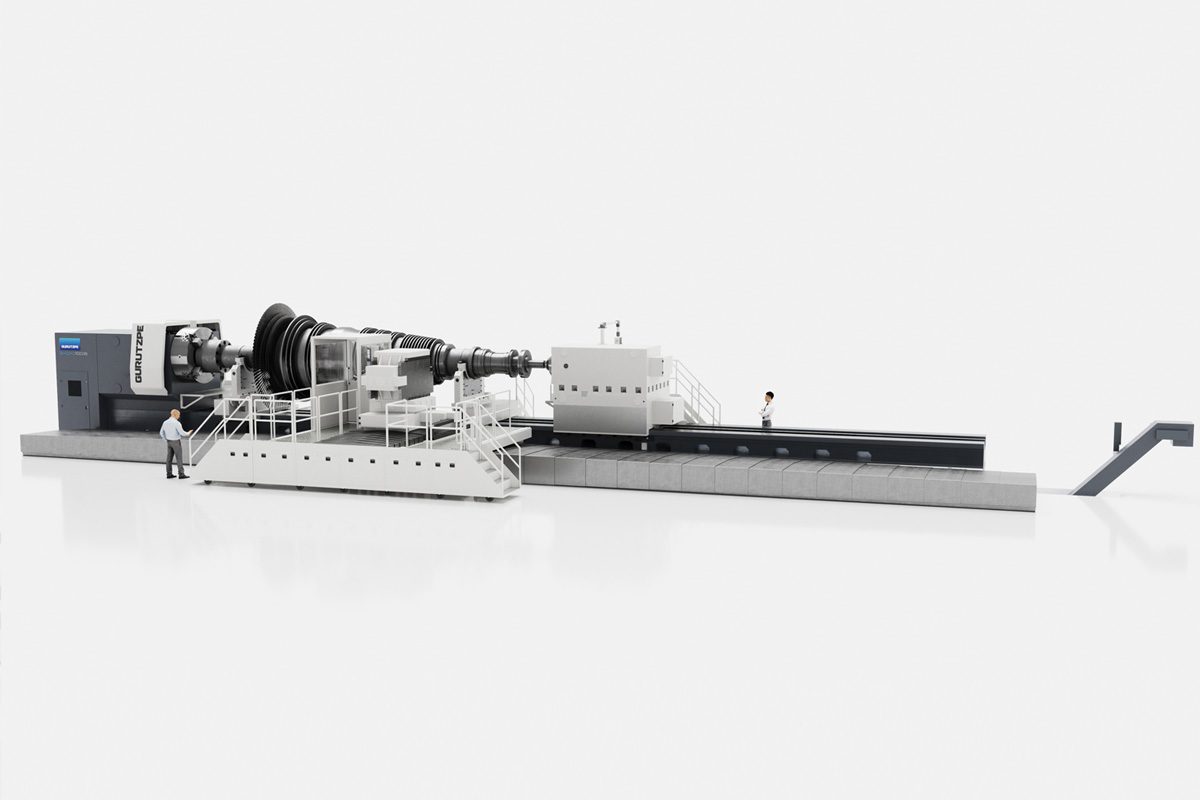

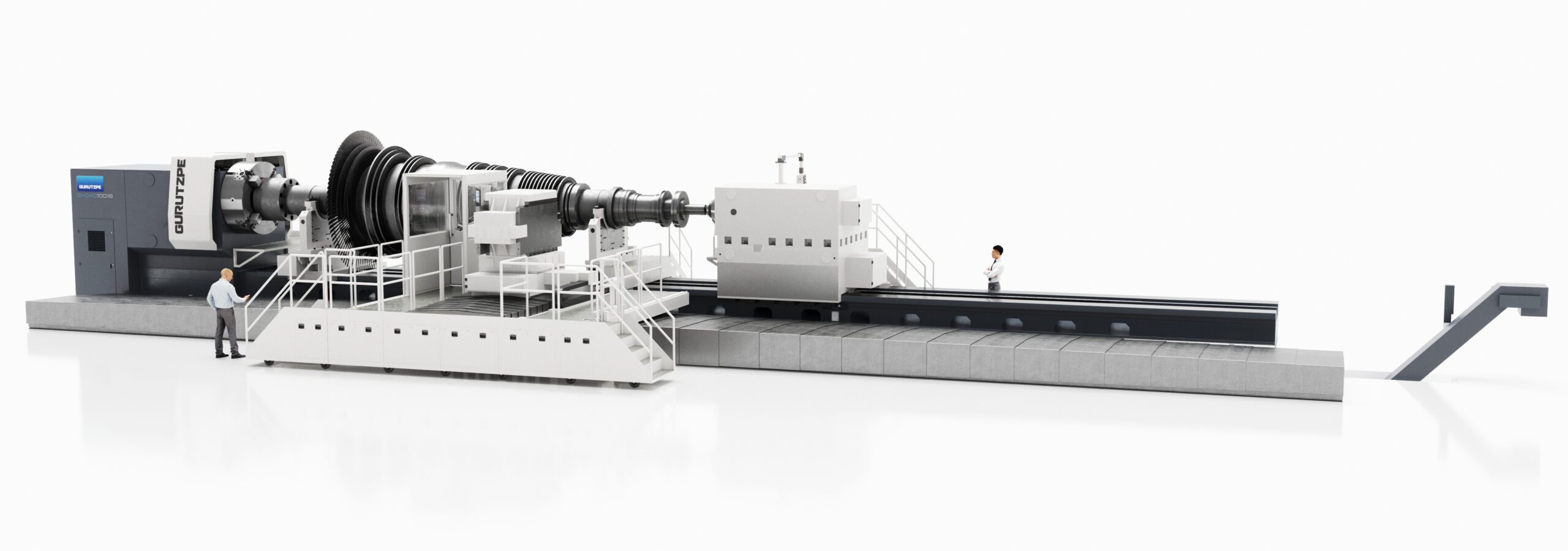

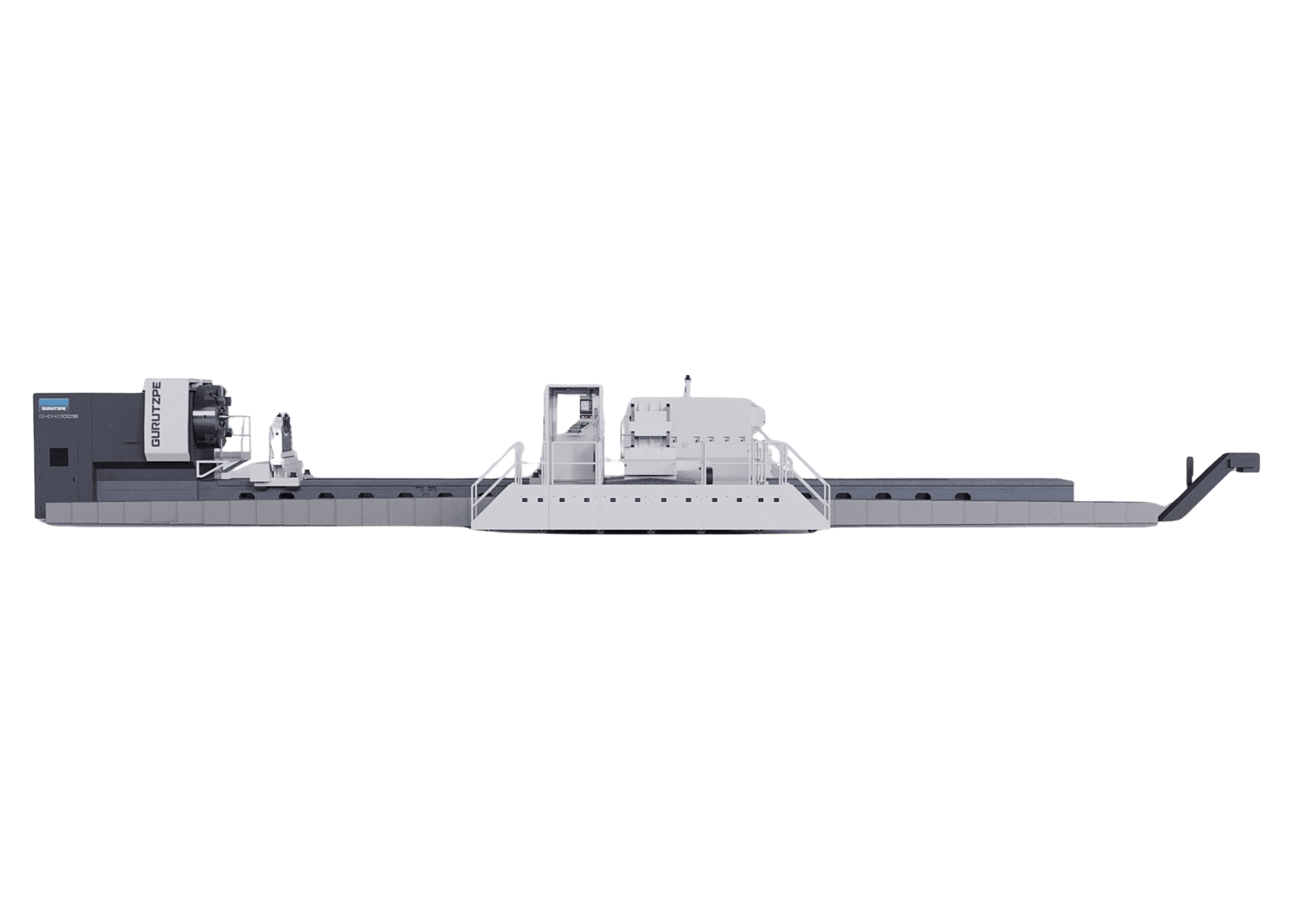

Horizontální CNC soustruh GURUTZPE řada GHD
Optimální řešení pro velké těžké díly
Soustruhy GURUTZPE s hydrostatickým vedením jsou založeny na architektuře dvojité litiny, indukčně kalené po celé své délce. Lože soustruhu se skládá ze systému hydrostatického vedení, podélného a příčného, využívajícího technologii hydrostatiky, která zaručuje nepřekonatelný výkon z hlediska tuhosti, tlumení, polohování a životnosti. Jedná se o nejznámější systém vedení pro těžké přesné stroje.
- Vynikající tuhost umožňující bezkonkurenční přesnost obrábění i pro nejnáročnější technologie obrábění
- Vysoká míra tlumení absorbuje kolísající zatížení z obrábění a tím zajišťuje větší přesnost
- Minimální spotřeba energie díky zanedbatelné úrovni tření
- Vyšší kvalita polohování díky hydrostatickému systému vedení a předejití fenoménu stick-slip
- Nulové opotřebení systému vedení, a tím i nekonečná životnost, díky nulovému kontaktu mezi kluznými plochami (plynule regulovaný olejový film)
- Velmi dobrý přístup ke všem částem stroje pro ergonomický provoz a údržbu
- Možnost nasazení všech obráběcích modulů na suport (soustružení, frézování, broušení, vyvrtávání, automatická výměna nástrojů…)
Technické parametry
GHD 30 | GHD 30 | GHD 30 | GHD 40 | GHD 40 | GHD 40 | ||
|---|---|---|---|---|---|---|---|
Pracovní prostor | |||||||
Točný průměr nad ložem | mm | 3000 | 3000 | 3000 | 4000 | 4000 | 4000 |
Točný průměr nad suportem | mm | 3000 | 3000 | 3000 | 4000 | 4000 | 4000 |
Točná délka | m | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 |
Hlavní motor | |||||||
Výkon S1 / S2 | kW | 113/140 | 142/176 | 184/228 | 142/176 | 184/228 | 226/280 |
Krouticí moment S1 / S2 | kNm | 65/80 | 81/100 | 105/130 | 81/100 | 105/130 | 130/160 |
Otáčky | ot/min | 0÷300 | 0÷250 | 0÷200 | 0÷250 | 0÷200 | 0÷200 |
Ukončení vřetena DIN 55026 | speciální | speciální | speciální | speciální | speciální | speciální | |
Koník | |||||||
Váha obrobku | t | 60 | 90 | 130 | 90 | 130 | 200 |
