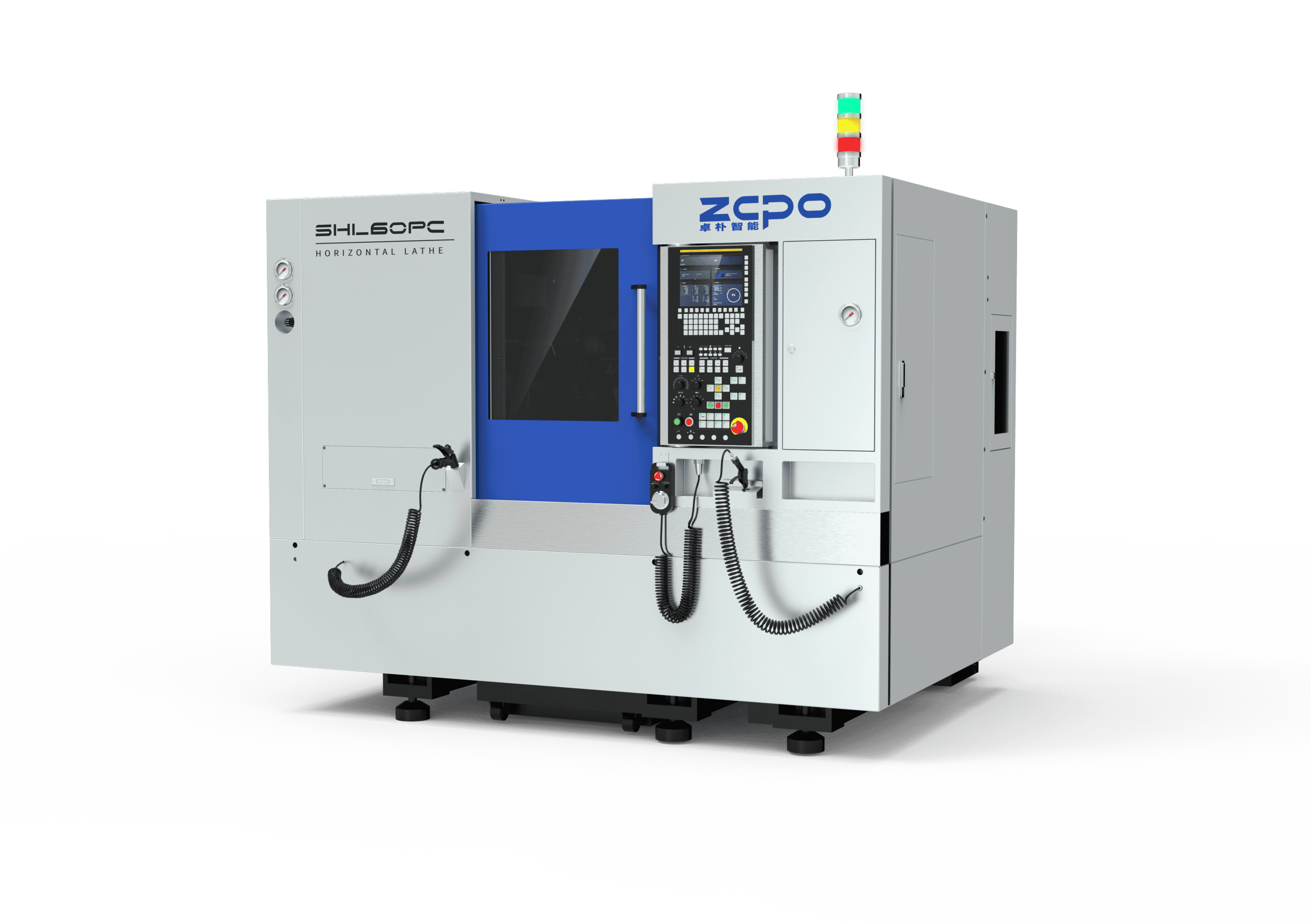

3osé CNC horizontální soustruhy
s poháněnými nástroji

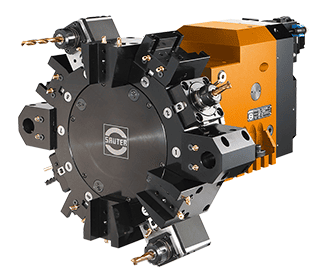

- Revolverová nástrojová hlava pro poháněné nástroje, nebo upínací deska u modelu SHL40PC
- Vřeteno s osou C
- Strukturální díly z litiny, šikmé lože
- Řídicí systém FANUC nebo SIEMENS
V případě požadavku lze navrhnout kompletní řešení automatizace procesu obrábění
Technické parametry
SHL40PC | SHL50PC | SHL60PC (SHL60PC-1000) | ||
|---|---|---|---|---|
Max. délka soustružení | mm | 300 | 500 | 500 (1000) |
Max. průměr protočení nad ložem | mm | 400 | 500 | 600 |
Max. průměr soustružení | mm | 320 | 300 | 280 |
Max. průměr protočení nad suportem | mm | 160 | 300 | 280 |
Vřeteno | ||||
Sklíčidlo | palec | kleština Ø 42 | 8″ | 8″ |
Průchodnost tyče | mm | Ø 42 | Ø 50 | Ø 50 |
Otáčky vřetena | ot/min | 50 – 5000 | 50 – 4500 | 50 – 4500 |
Výkon motoru S1/S3 | kW | 7,5 / 11 | 11 / 15 | 11 / 15 |
Osa C | stupeň | 360° | 360° | 360° |
Zdvihy | ||||

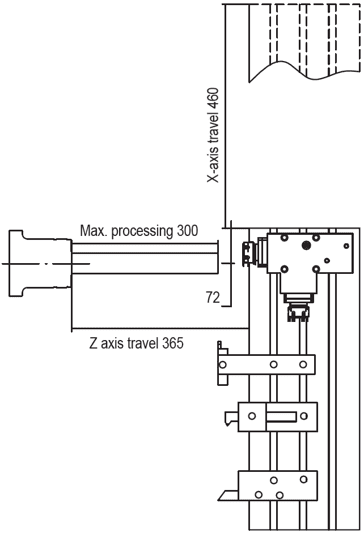

Osa X | mm | 460 | 200 | 210 |
Osa Z | mm | 365 | 560 | 560 (1060) |
Koník | mm | – | 400 | 450 (850) |
Nástroje | ||||
Počet pozic | upínací deska | 12 | 12 | |
Koník | ||||
Upínací kužel | – | Mk5 | Mk5 | |
Hmotnost stroje | kg | 2500 | 3650 | 4500 (5000) |
