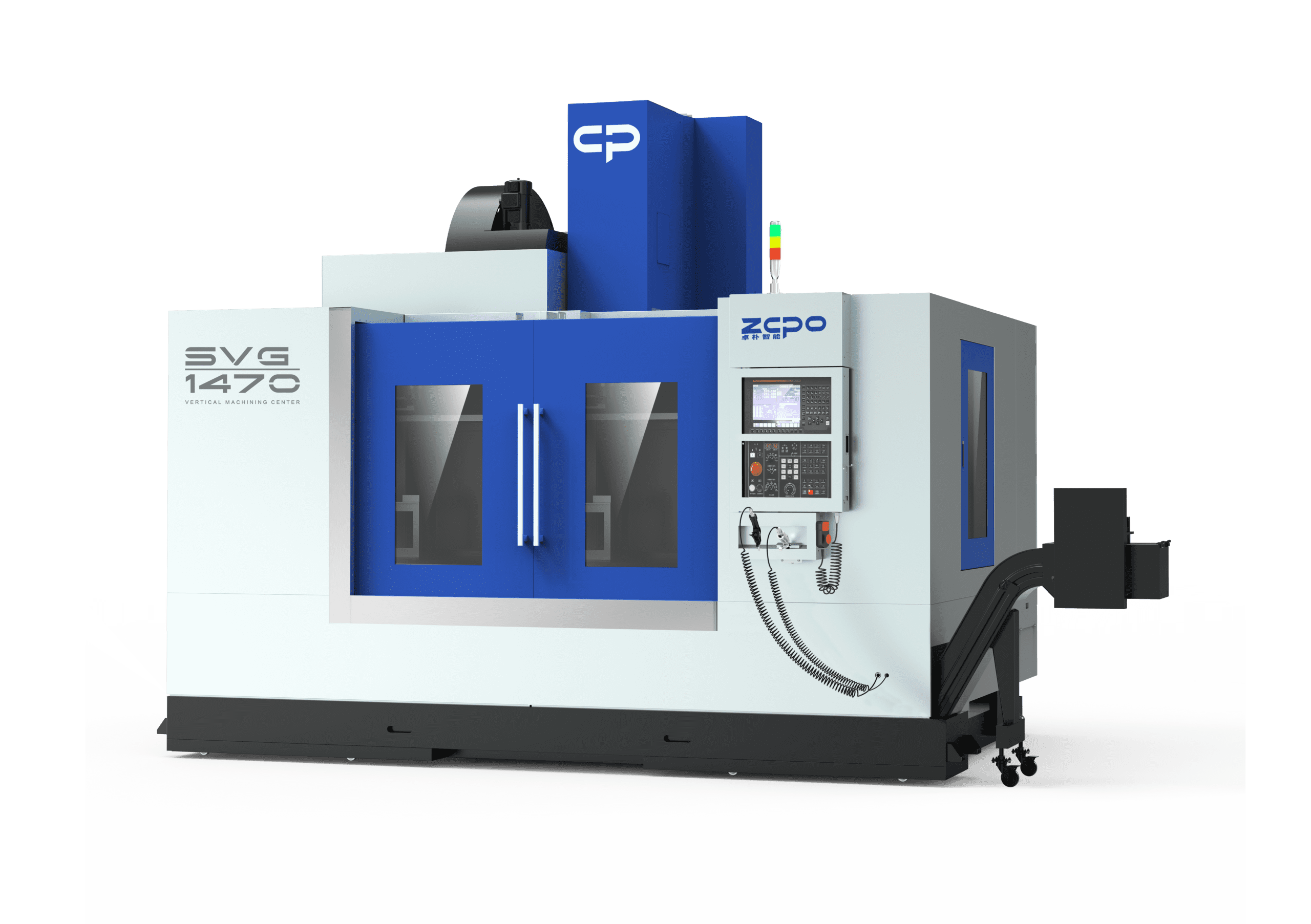

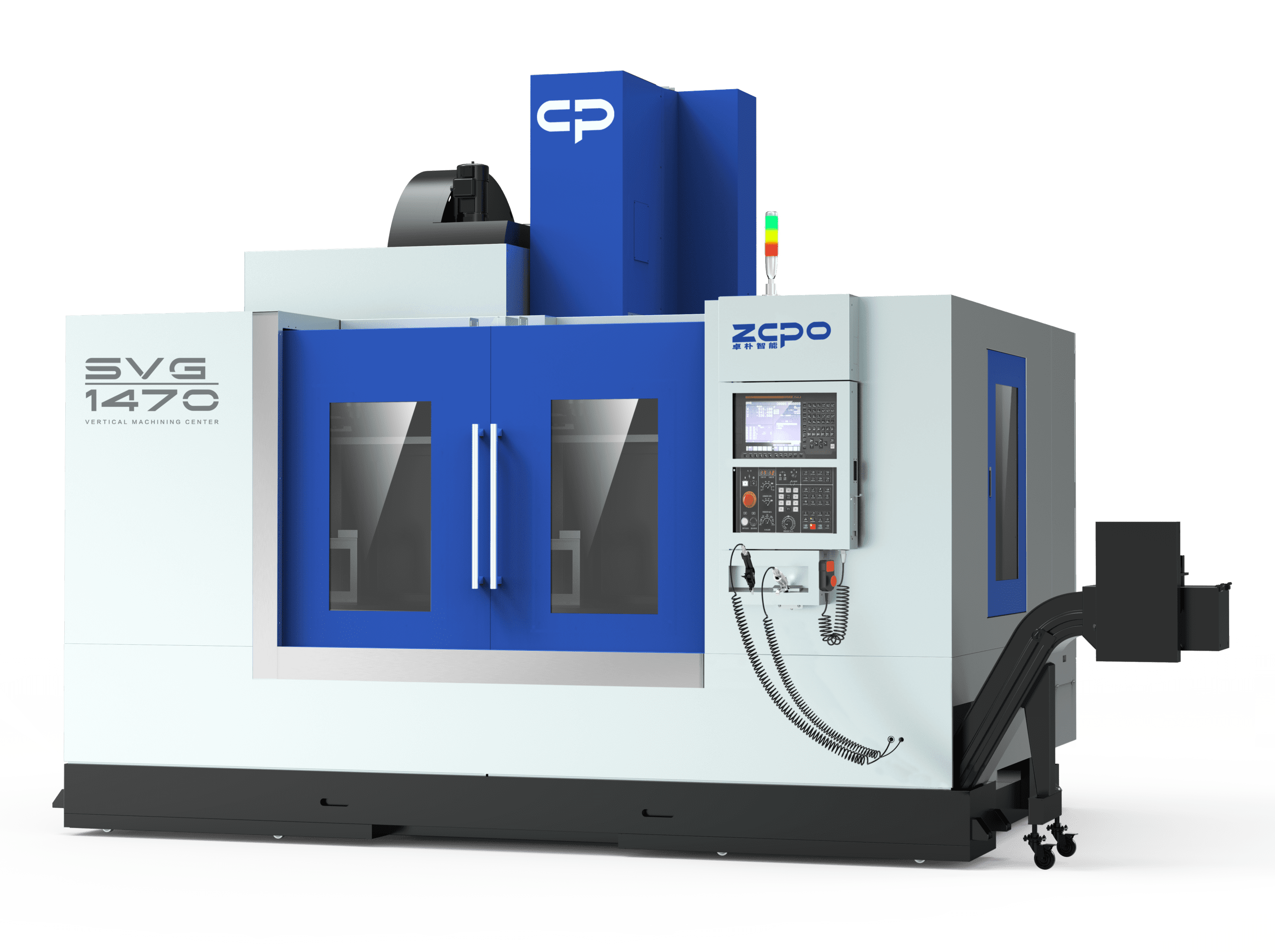

3osá vertikální obráběcí centra
vysoký krouticí moment vřetena 1042 Nm
Řada SVG

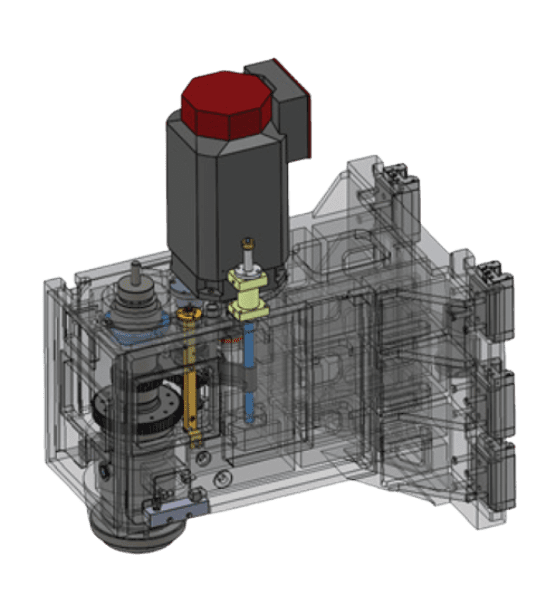

Řada SVG je určena pro „heavy duty“ obrábění a vyznačuje se vestavěnou 2stupňovou převodovkou vlastní konstrukce s maximálním krouticím momentem vřetena 1042 Nm.
Stroj má tradiční „C“ koncepci, tzn. pevný stojan s posuvným stolem, který se pohybuje v podélném a příčném směru na křížovém suportu.
Osy X / Y / Z jsou uloženy na valivých lineárních vedeních. Osa Y má 4 vedení. Pohyb zajišťují předepnuté kuličkové šrouby. Hlavní strukturální díly strojů jsou z litiny.
Díky kombinací výše uvedených vlastností stroje disponují vysokou tuhostí, rychlostí a přesností. Úniku řezné kapaliny zabraňuje moderní krytování pracovního prostoru se střechou.
Standardní vybavení:
- Řídicí systém SIEMENS 828D
- Upínací kužel SK50, otáčky 6000 ot/min
- Max. krouticí moment vřetena 1042 Nm
- Automatická výměna nástrojů se zásobníkem 24 pozic
Volitelné příslušenství:
- Řídicí systém FANUC 0i-MF
- Upínací kužel BT50 nebo HSK-A63, dle modelu stroje
- Automatická výměna nástrojů se zásobníkem 32 pozic
- Přímé odměřování polohy na osách X/Y/Z pravítky FAGOR
- Chlazení nástroje středem vřetena 20, 30 nebo 50 bar
- Chlazení vzduchem středem vřetena
- Pásový nebo hrablový vynášecí dopravník třísek
- Odsávání mlhoviny z pracovního prostoru
- Přídavný otočný stůl (4.osa)
- Obrobkové a nástrojové sondy
V případě požadavku lze navrhnout kompletní řešení automatizace procesu obrábění.
Technické parametry
SVG1270 | SVG1470 | SVG1580 | SVG1780 | ||
|---|---|---|---|---|---|
Osa X | mm | 1200 | 1400 | 1500 | 1700 |
Osa Y | mm | 700 | 700 | 800 | 800 |
Osa Z | mm | 700 | 700 | 800 | 800 |
Vzdálenost stůl – čelo vřetena | mm | 140 – 840 | 140 – 840 | 180 – 980 | 180 – 980 |
Rozměry pracovního stolu | mm | 1400 x 700 | 1600 x 700 | 1700 x 800 | 1900 x 800 |
T-drážka (šířka x počet x rozteč) | mm | 18 x 5 x 125 | 18 x 5 x 125 | 22 x 5 x 160 | 22 x 5 x 160 |
Max. zatížení stolu | kg | 1000 | 1100 | 1200 | 1300 |
Upínací kužel vřetena | SK50 | SK50 | SK50 | SK50 | |
Otáčky vřetena / typ pohonu | ot/min | 6000 / převodovka | 6000 / převodovka | 6000 / převodovka | 6000 / převodovka |
Max. krouticí moment | Nm | 1042 | 1042 | 1042 | 1042 |
Pracovní posuv | m/min | 12 | 12 | 12 | 12 |
Rychloposuv (X/Y/Z) | m/min | 24 / 24 / 20 | 24 / 24 / 20 | 24 / 24 / 24 | 24 / 24 / 24 |
Hmotnost stroje v základním provedení | kg | 10700 | 11000 | 16000 | 16500 |
