3osá vertikální obráběcí centra
prodloužená osa Y = 850 a 900 mm

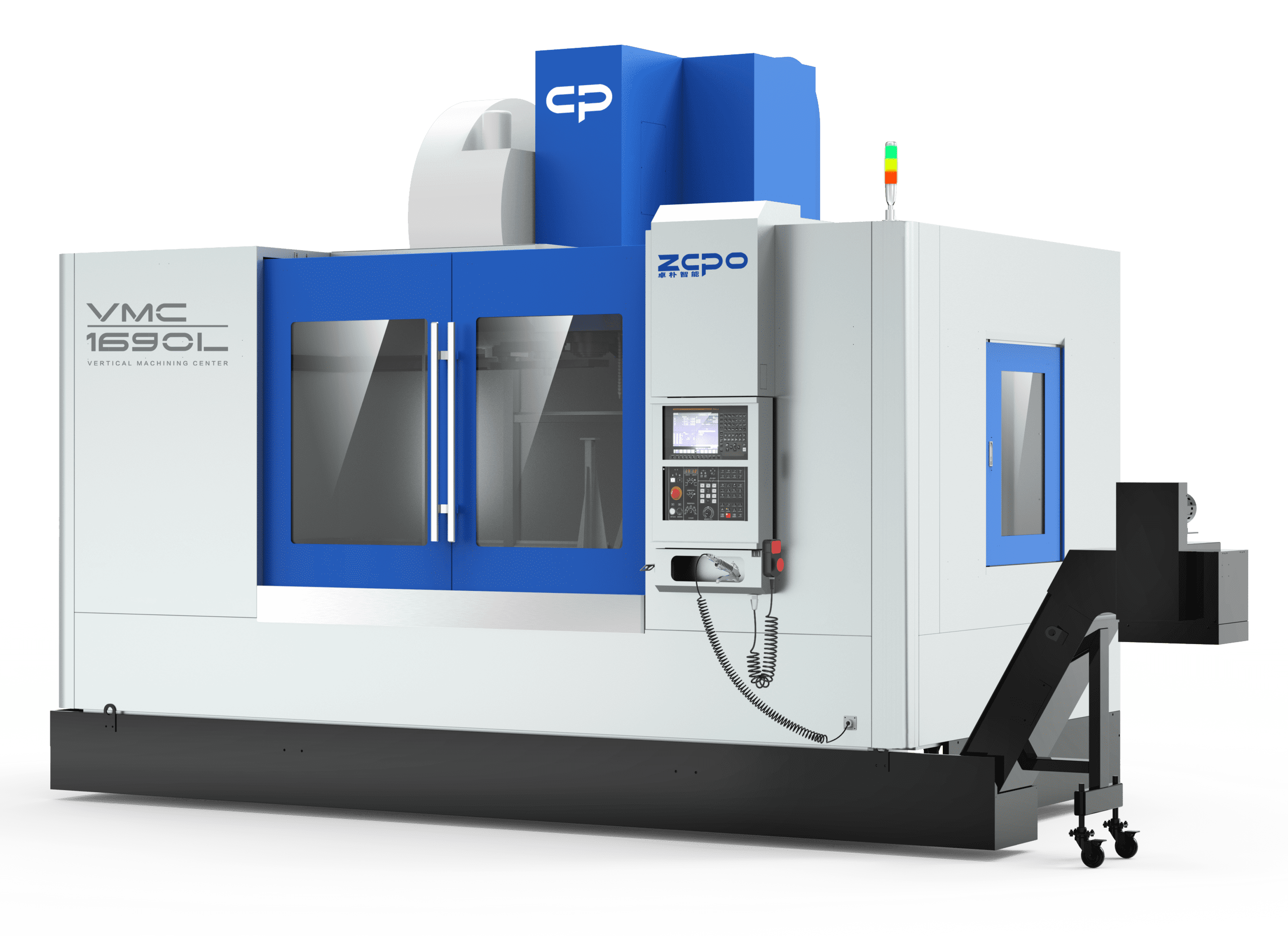

Řada VMCL
Řada VMCL je určena pro „heavy duty“ obrábění a vyznačuje se prodlouženým zdvihem osy Y, který je 850 mm nebo 900 mm.

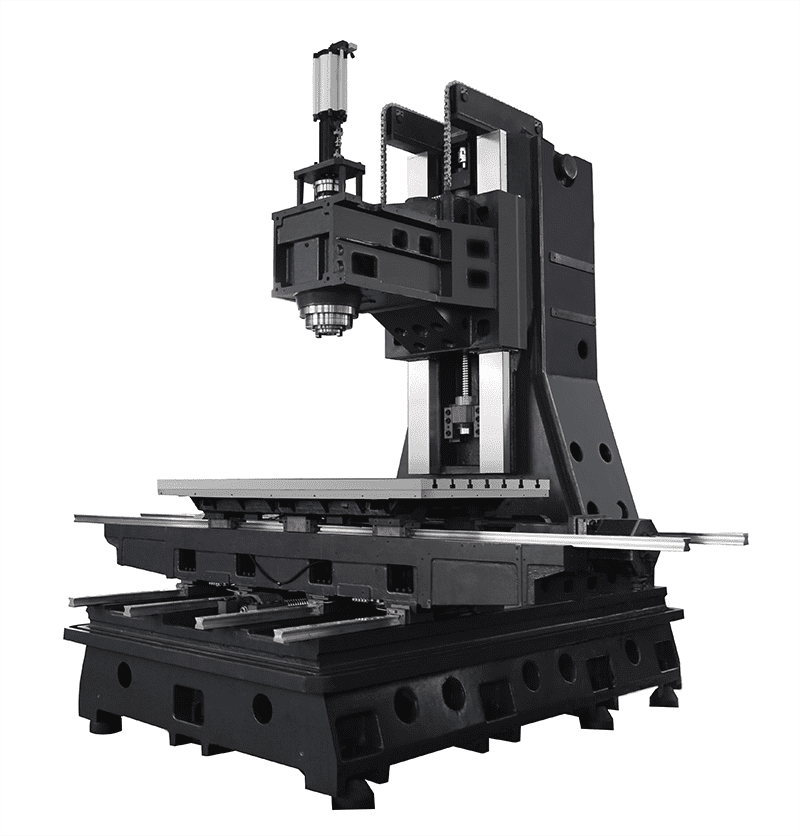

Stroj má tradiční „C“ koncepci, tzn. pevný stojan s posuvným stolem, který se pohybuje v podélném a příčném směru na křížovém suportu (osy X a Y).
Osy X a Y jsou uloženy na valivých lineárních vedeních š. 45 mm. Osa Y má 4 vedení. Osa Z má kluzné vedení pro maximální tlumení vybrací vznikajících při obrábění. Volitelně lze nabídnout valivé vedení š. 55 mm i pro osu Z. Pohyb zajišťují předepnuté kuličkové šrouby. Hlavní strukturální díly strojů jsou z litiny.
Díky kombinaci výše uvedených vlastností stroje disponují vysokou tuhostí, rychlostí a přesností. Úniku řezné kapaliny zabraňuje moderní krytování pracovního prostoru se střechou.
Standardní vybavení:
- Řídicí systém SIEMENS 828D
- Upínací kužel SK50, otáčky 6000 ot/min
- Krouticí moment vřetena 143 / 240 Nm (S6 45%)
- Automatická výměna nástrojů se zásobníkem 24 pozic
Volitelné příslušenství:
- Řídicí systém FANUC 0i-MF
- Upínací kužel BT50 nebo HSK-A63, dle modelu stroje
- Automatická výměna nástrojů se zásobníkem 32 pozic
- Přímé odměřování polohy na osách X/Y/Z pravítky FAGOR
- Chlazení nástroje středem vřetena 20, 30 nebo 50 bar
- Chlazení vzduchem středem vřetena
- Pásový nebo hrablový vynášecí dopravník třísek
- Odsávání mlhoviny z pracovního prostoru
- Přídavný otočný stůl (4.osa)
- Obrobkové a nástrojové sondy
V případě požadavku lze navrhnout kompletní řešení automatizace procesu obrábění.
Technické parametry
VMC1580L | VMC1690L | VMC1890L | VMC2090L | ||
|---|---|---|---|---|---|
Osa X | mm | 1550 | 850 | 1850 | 2000 |
Osa Y | mm | 850 | 900 | 900 | 900 |
Osa Z | mm | 850 | 900 | 900 | 900 |
Vzdálenost stůl – čelo vřetena | mm | 120 – 970 | 95 – 995 | 95 – 995 | 95 – 995 |
Rozměry pracovního stolu | mm | 1700 x 850 | 1700 x 850 | 2000 x 900 | 2000 x 900 |
T-drážka (šířka x počet x rozteč) | mm | 18 x 7 x (5 x 125 / 2 x 100) | 18 x 7 x (5 x 125 / 2 x 100) | 18 x 7 x 125 | 18 x 7 x 125 |
Max. zatížení stolu | kg | 1600 | 1600 | 1800 | 1800 |
Upínací kužel vřetena | SK50 | SK50 | SK50 | SK50 | |
Otáčky vřetena / typ pohonu | ot/min | 6000 / řemen | 6000 / řemen | 6000 / řemen | 6000 / řemen |
Pracovní posuv | m/min | 10 | 10 | 10 | 10 |
Rychloposuv (X/Y/Z) | m/min | 24 / 24 / 15 | 24 / 24 / 15 | 24 / 24 / 15 | 24 / 24 / 15 |
Hmotnost stroje v základním provedení | kg | 13300 | 13500 | 14800 | 15200 |
