3osá vertikální obráběcí centra
s osou
X = 650 - 2000 mm
Řady SVB, SVD, V, VMCL
Sortiment vertikálních obráběcích center ZOPO zahrnuje stroje s délkou osy X od 650 do 2000 mm. Obráběcí centra jsou určena pro vysokorychlostní produktivní obrábění i vysoce výkonné silové frézování.
Všechny modelové řady jsou „C“ koncepce, tzn. pevný stojan s posuvným stolem, který se pohybuje v podélném a příčném směru na křížovém suportu (osy X a Y).
Lineární osy mají buď valivá vedení, nebo kluzná vedení u řady VMC(L). Pohyb zajišťují předepnuté kuličkové šrouby.
Hlavní strukturální díly strojů jsou z litiny. Díky kombinaci výše uvedených vlastností disponují stroje vysokou tuhostí, rychlostí a přesností. Úniku řezné kapaliny zabraňuje moderní krytování pracovního prostoru se střechou.
Standardní vybavení:
- Řídicí systém SIEMENS 828D
- Upínací kužel SK40 nebo SK50 dle modelu stroje
- Automatická výměna nástrojů se zásobníkem 24 pozic
Volitelné příslušenství:
- Řídicí systém FANUC 0i-MF
- Upínací kužel BT40, BT50 nebo HSK-A63 dle modelu stroje
- Vřeteno s převodovkou s max. krouticím momentem 1042 Nm dle modelu stroje
- Automatická výměna nástrojů se zásobníkem 32 pozic
- Přímé odměřování polohy na osách X/Y/Z pravítky FAGOR
- Chlazení nástroje středem vřetena 20, 30 nebo 50 bar
- Chlazení vzduchem středem vřetena
- Pásový nebo hrablový vynášecí dopravník třísek
- Odsávání mlhoviny z pracovního prostoru
- Přídavný otočný stůl (4.osa)
- Obrobkové a nástrojové sondy
V případě požadavku lze navrhnout kompletní řešení automatizace procesu obrábění.
Technické parametry
Uvedené modely představují průřez sortimentem vertikálních center ZOPO. Jsou možné další kombinace parametrů na vyžádání.

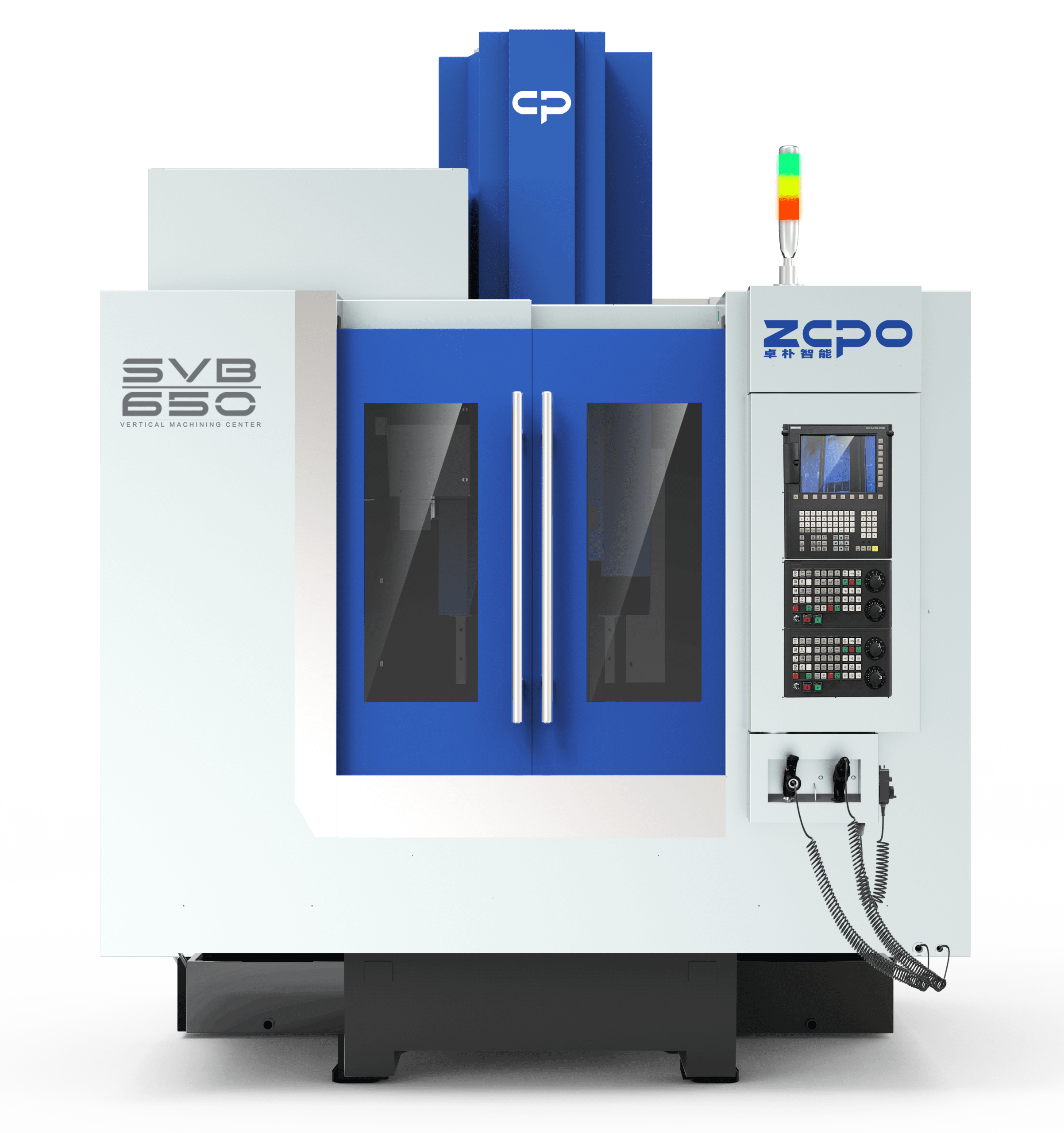

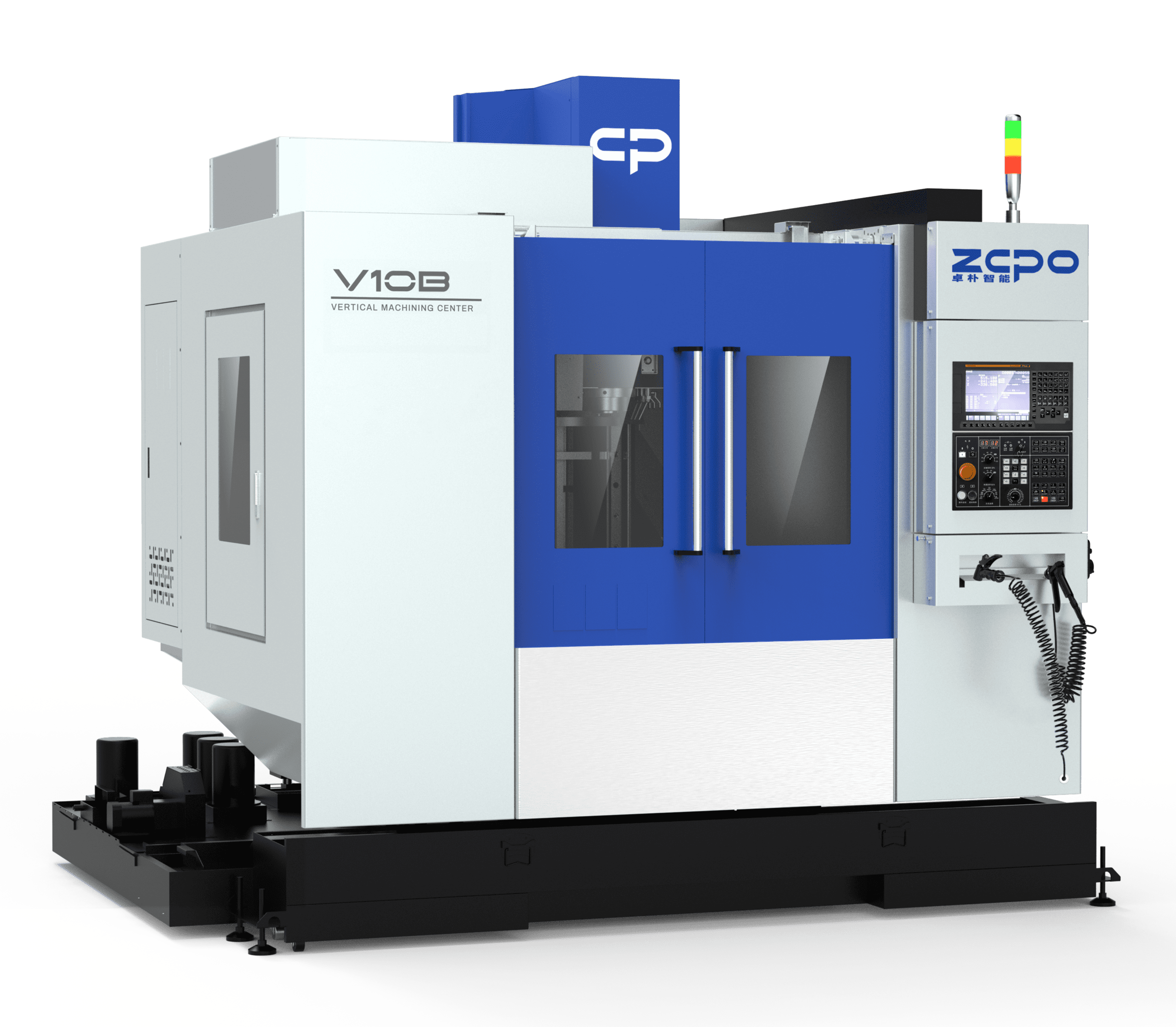

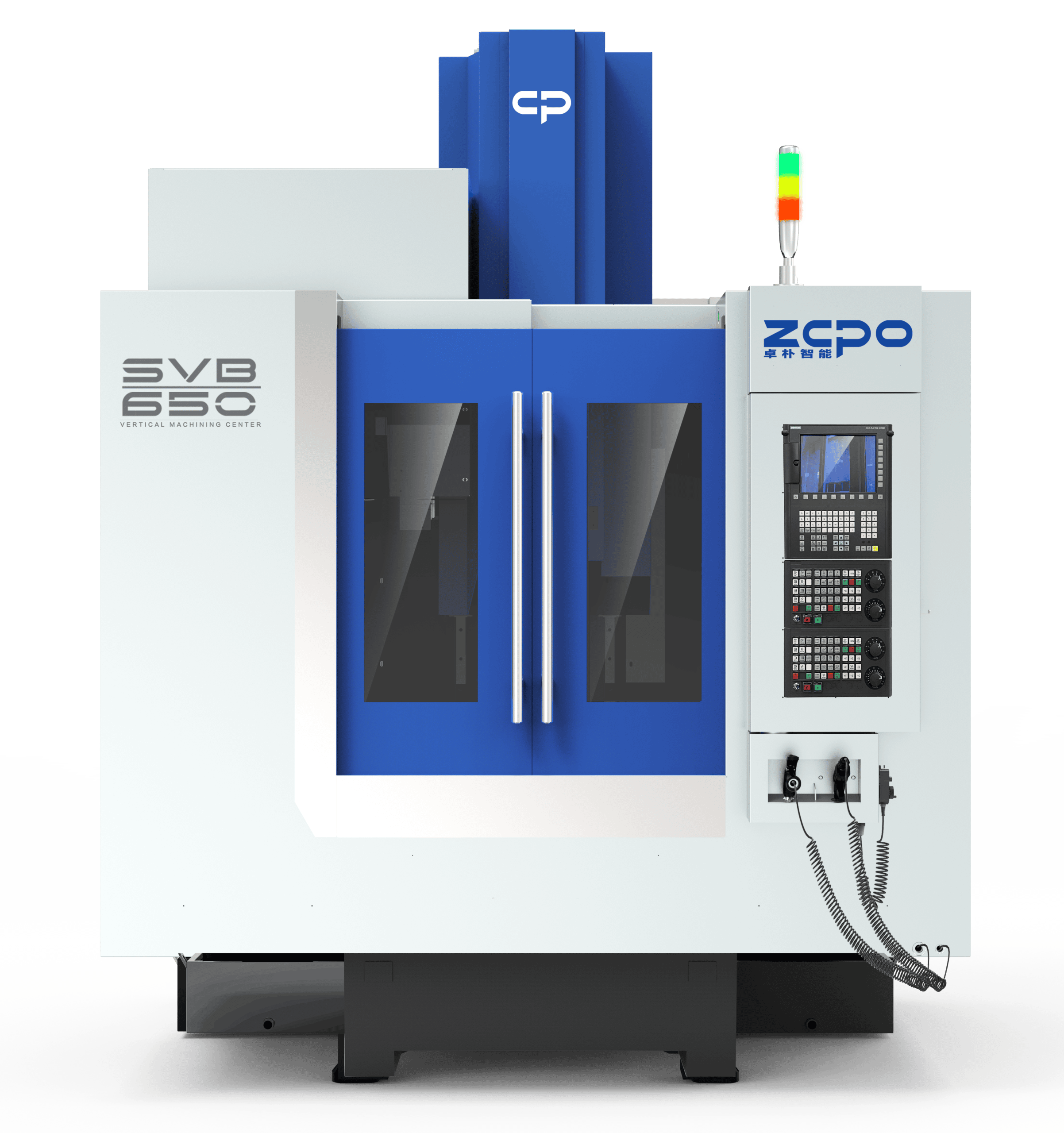

SVB650 (SVD650) | V8P | V10B | V11B | SVB1270 (SVD1270) | ||
|---|---|---|---|---|---|---|
Osa X | mm | 650 | 850 | 1000 | 1100 | 1200 |
Osa Y | mm | 400 | 500 | 620 | 610 | 700 |
Osa Z | mm | 500 | 550 | 630 | 630 | 700 |
Vzdálenost stůl – čelo vřetena | mm | 100 – 600 | 120 – 670 | 120 – 750 | 120 – 750 | 150 – 850 |
Rozměry pracovního stolu | mm | 850 x 400 | 1000 x 500 | 1200 x 600 | 1300 x 610 | 1400 x 700 |
T-drážka (šířka x počet x rozteč) | mm | 18 x 3 x 100 | 18 x 5 x 100 | 18 x 5 x 100 | 18 x 5 x 100 | 18 x 5 x 125 |
Max. zatížení stolu | kg | 400 | 500 | 800 | 900 | 1000 |
Upínací kužel vřetena | SK40 | SK40 | SK40 | SK40 | SK50 | |
Otáčky vřetena / typ pohonu | ot/min | 8000 / řemen (12000 / přímý) | 12000 / přímý | 12000 / přímý | 12000 / přímý | 6000 / řemen (10000 / přímý) |
Pracovní posuv | m/min | 12 | 12 | 12 | 12 | 12 |
Rychloposuv (X/Y/Z) | m/min | 48 / 48 / 32 | 48 / 48 / 48 | 36 / 36 / 32 | 36 / 36 / 32 | 24 / 24 / 20 |
Hmotnost stroje v základním provedení | kg | 4100 | 5500 | 6800 | 7000 | 9700 |

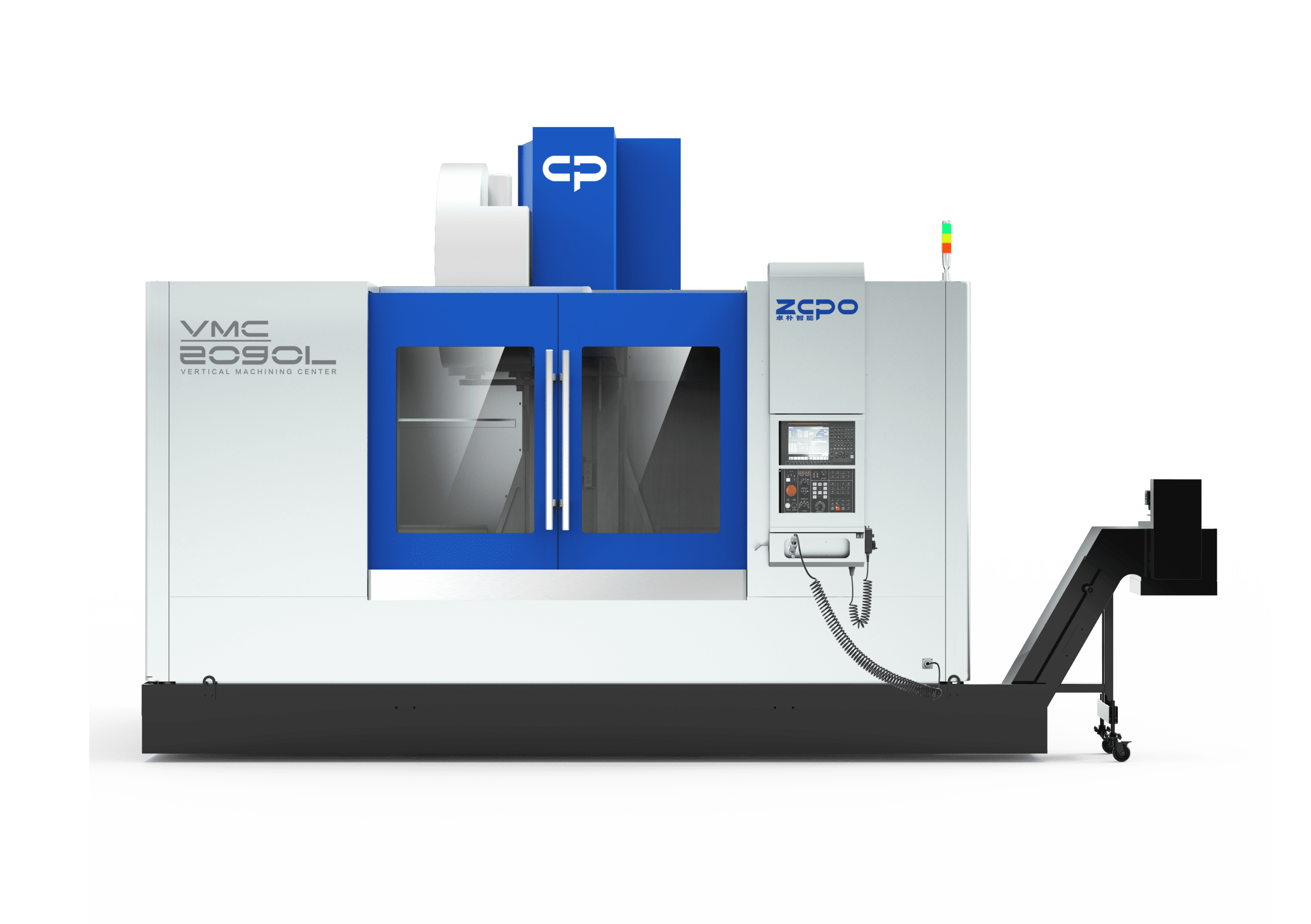

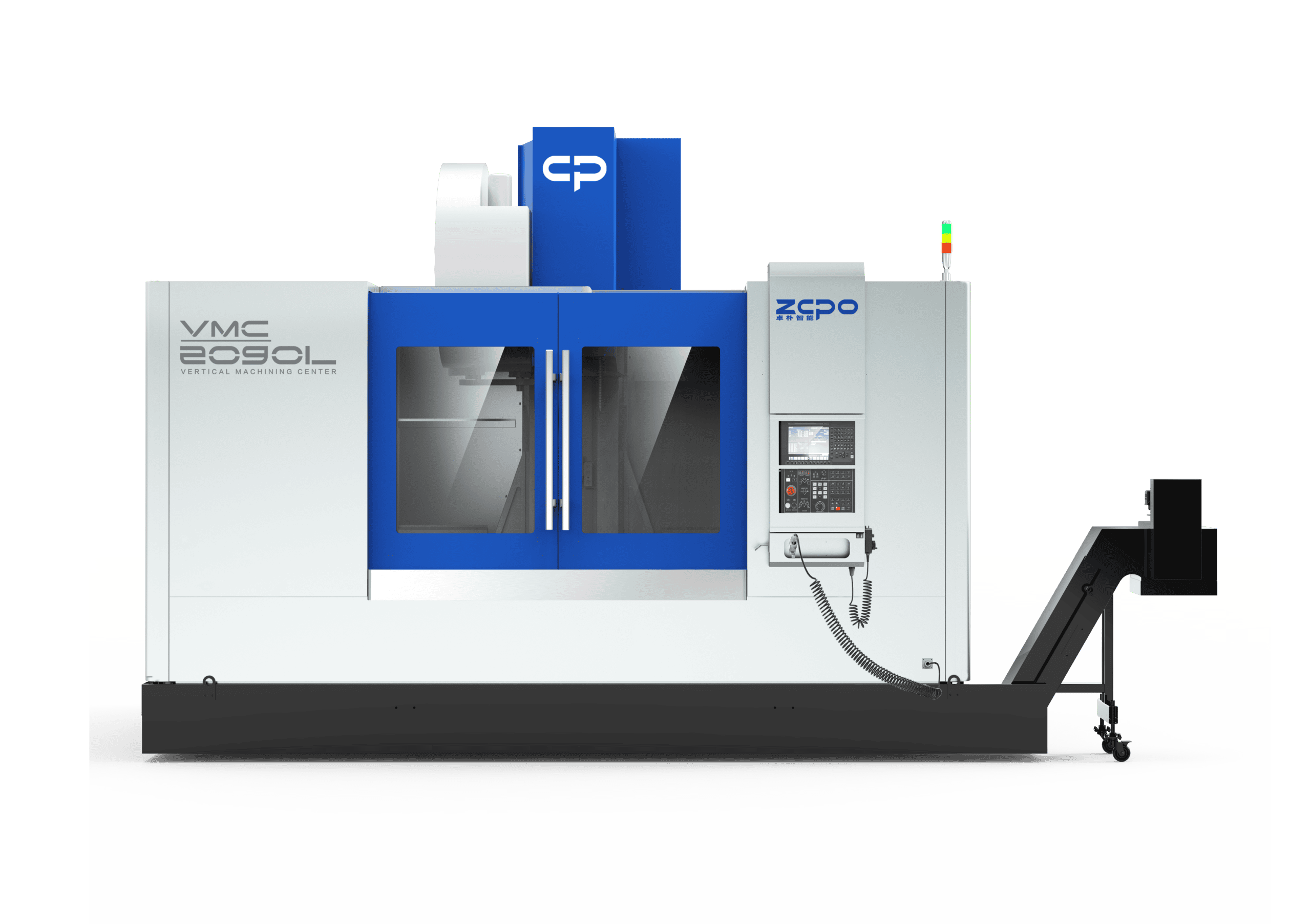

SVB1470 (SVD1470) | SVB1580 | SVB1780 | VMC2090L | ||
|---|---|---|---|---|---|
Osa X | mm | 1400 | 1500 | 1700 | 2000 |
Osa Y | mm | 700 | 800 | 800 | 900 |
Osa Z | mm | 700 | 800 | 800 | 900 |
Vzdálenost stůl – čelo vřetena | mm | 150 – 850 | 180 – 980 | 180 – 980 | 95 – 995 |
Rozměry pracovního stolu | mm | 1600 x 700 | 1700 x 800 | 1900 x 800 | 2000 x 900 |
T-drážka (šířka x počet x rozteč) | mm | 18 x 5 x 125 | 22 x 5 x 160 | 22 x 5 x 160 | 18 x 7 x 125 |
Max. zatížení stolu | kg | 1100 | 1200 | 1300 | 1800 |
Upínací kužel vřetena | SK50 | SK50 | SK50 | SK50 | |
Otáčky vřetena / typ pohonu | ot/min | 6000 / řemen (10000 / přímý) | 6000 / řemen | 6000 / řemen | 6000 / řemen |
Pracovní posuv | m/min | 12 | 12 | 12 | 10 |
Rychloposuv (X/Y/Z) | m/min | 24 / 24 / 20 | 24 / 24 / 24 | 24 / 24 / 24 | 24 / 24 / 15 |
Hmotnost stroje v základním provedení | kg | 10000 | 14500 | 15000 | 15200 |
