Portálová obráběcí centra pro 3osé obrábění II. generace
Řady SP II a SPF II

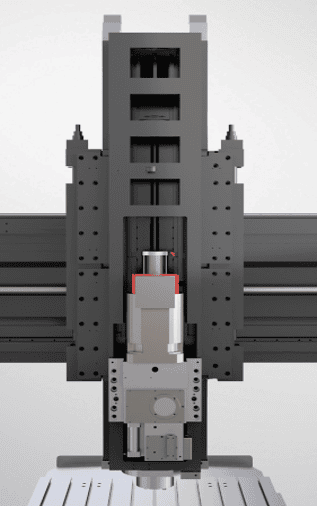

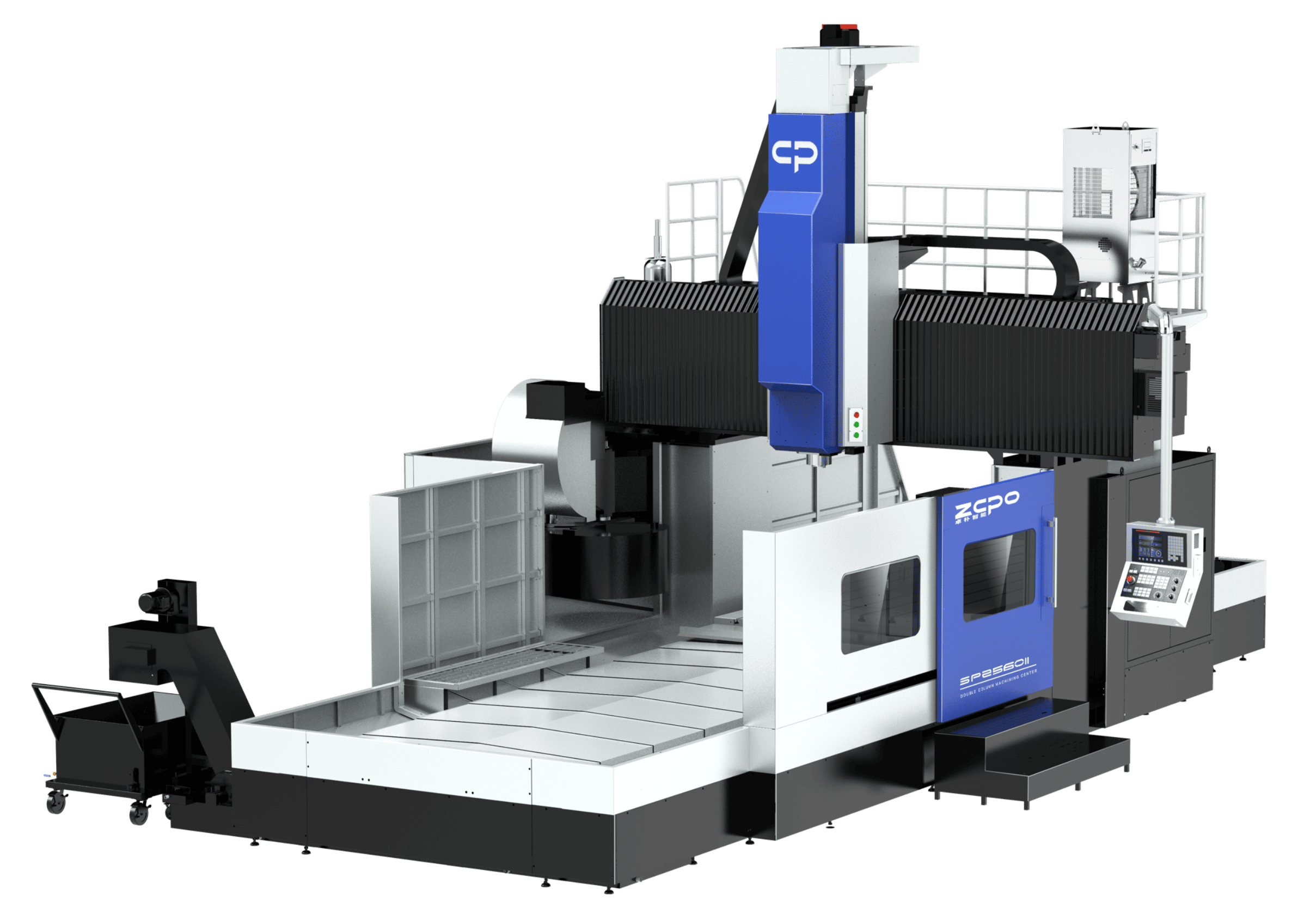

Řada SP II (SPF II) jsou portálová centra pro výkonové obrábění. Ve srovnání s řadou SP (SPF) mají zvýšenou průchodnost portálem a již v základním provedení je vřeteno poháněno přes vestavěnou převodovku s max. krouticím momentem vřetena 1144 Nm. Profil smykadla je klasický „T-type“ s kluzným vedením.

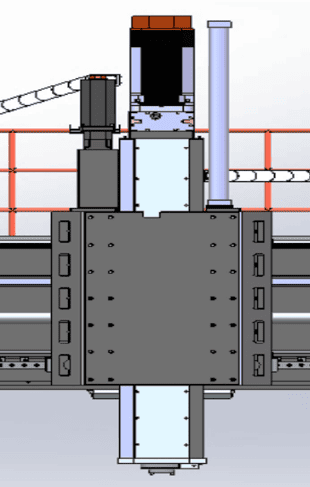

Provedení SPF II má smykadlo v uzavřeném kluzném vedení. Vřeteno je poháněno přes převodovku a max. krouticí moment je 1430 Nm.
Strukturální díly z šedé litiny jsou navrženy metodou FEA a odlitky vždy prochází procesem přirozeného stárnutí pro odstranění vnitřního pnutí. Tím je zaručena dlouhodobá stabilita a přesnost strojů.
Stroje řady SP II a SPF II nacházejí využití zejména při obrábění velkých forem a aplikacích kde je vyžadován vysoký krouticí moment vřetena a vysoká tuhost stroje.

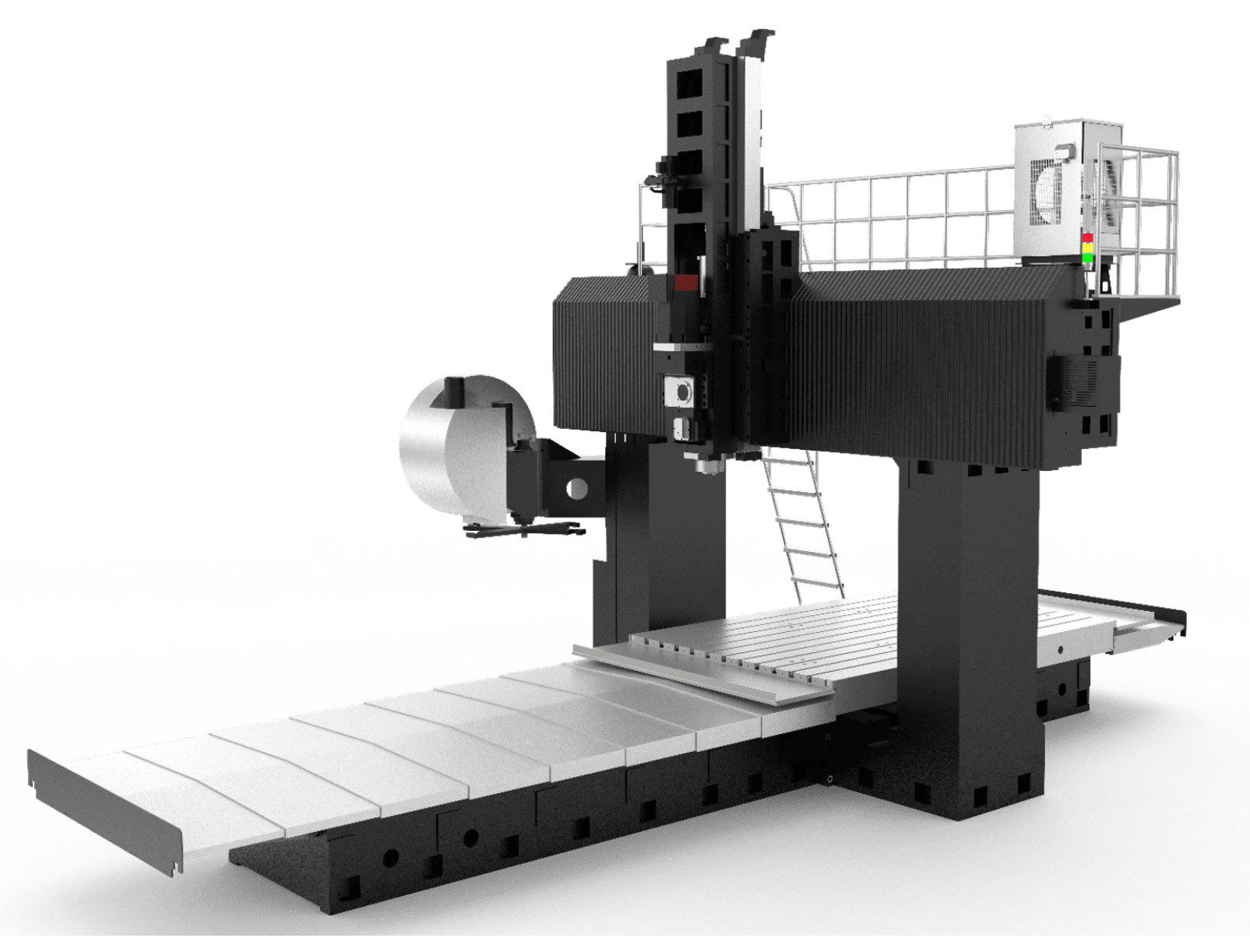

- Pevný portál s posuvným stolem
- Kompaktní a uživatelsky přívětivý design
- Lineární valivá vedení os X/Y, kluzné vedení osy Z
- Vyvažování hmotnosti smykadla 2 hydraulickými válci
- Chlazení nástroje vnější i středem vřetena
- Zásobník pro 24, 30, 40 nebo 60 nástrojů
- Obvodové nebo plné krytování pracovního prostoru
- Řídicí systém SIEMENS, FANUC nebo HEIDENHAIN
- Další volitelné příslušenství
Technické parametry
SP1525II SP1530II SP1540II | SP1830II (F) SP1840II (F) SP1850II (F) | SP2030II (F) SP2040II (F) SP2050II (F) SP2060II (F) | SP2530II (F) SP2540II (F) SP2550II (F) SP2560II (F) SP2580II (F) | ||
|---|---|---|---|---|---|
Osa X | mm | 2600 3100 4100 | 3200 4200 5200 | 3200 4200 5200 6200 | 3200 4200 5200 6200 8200 |
Osa Y | mm | 1900 | 2400 | 2800 | 3600 |
Osa Z | mm | 800 | 1000 | 1000 | 1000 |
Průchodnost mezi stojany | mm | 1900 | 2400 | 2800 | 3600 |
Rozměry pracovního stolu | mm | 1500 x 2500 1500 x 3000 1500 x 4000 | 1800 x 3000 1800 x 4000 1800 x 5000 | 2000 x 3000 2000 x 4000 2000 x 5000 2000 x 6000 | 2500 x 3000 2500 x 4000 2500 x 5000 2500 x 6000 2500 x 8000 |
Max. zatížení stolu | kg | 9000 10000 12000 | 12000 14000 16000 | 12000 15000 18000 22000 | 15000 18000 22000 25000 28000 |
Provedení smykadla | C | C, F | C, F | C, F | |
Výkon pohonu vřetena (FANUC, S1/S6-25%) | Nm | 15 / 18,5 | 15 / 18,5 22 / 26 | 15 / 18,5 22 / 26 | 22 / 26 |
Otáčky vřetena | ot/min | C: 6000
| C: 6000 F: 4000 / 6000 (bez CTS) | C: 6000 F: 4000 / 6000 (bez CTS) | C: 6000 F: 4000 / 6000 (bez CTS) |
Rychloposuv (X/Y/Z) | m/min | 15 / 15 / 10 | 15 / 15 / 10 10 / 15 / 10 | 15 / 15 / 10 10 / 15 / 10 | 12 / 15 / 10 10 / 15 / 10 8 / 15 / 10 |
