Forte 9 4600

Flexibilní obrábění velkých kusů

Velká délka pojezdu v osách Y a Z
Plně uzavřený pracovní prostor
Přímé odměřovací systémy
Vysoce výkonné kapalinou chlazené frézovací vřeteno s motorovým pohonem ve standardním provedení 14000 ot/min a 22 kW
Hlavní vřeteno s upínacím kuželem SK40 nebo HSK A63 (dle požadavku)
Nepohyblivý pracovní stůl umožňuje velké zatížení
Automatická výměna pro 60 nástrojů
Výběr nástrojů pomocí dvojitého chapadla během obrábění pro kratší čas výměny (chip-to-chip)
Vertikální kryt z nerezové oceli pro optimální odvod třísek
Dopravník třísek může být podle potřeby umístěn vpravo nebo vlevo

Vyvinuto pro obrábění pomocí moderních vysoce výkonných nástrojů
Forte 9 je nejnovější přírůstek úspěšné řady Forte značky HEDELUS. Obráběcí centra
Forte 9 2600, Forte 9 3600 a Forte 4600 jsou navržena pro obrábění pomocí moderních vysoce výkonných nástrojů a mají impozantní délky pojezdů v ose X 2600 mm, 3600 mm a 4600 mm. Sofistikovaná koncepce s pohyblivým stojanem se projeví při obrábění velkých dílů díky působivému výkonu, přesnosti a dynamice.

Mimořádná koncepce pohyblivého stojanu pro maximální dynamiku
Zvláště u velkých a těžkých obrobků se projeví mimořádnost koncepce pohyblivého stojanu, protože dynamika stroje je nezávislá na hmotnosti obrobku. Pohyblivý stojan z litiny odolné proti zkroucení přesvědčí vysokou stabilitou a tlumením vibrací. Rychlou výměnu nástrojů v každé poloze zajišťuje automatický zásobník pro 60 nástrojů. Perfektně navržené pracovní prostory s vertikálními kryty a dobrá dostupnost pracovního prostoru doplňují celkovou koncepci této řady.

Technické parametry
X-, Y-, Z-pojezd	4600 x 900 x 1005 mm
Rozdělení pracovního prostoru	2 x 2025 mm
Upínací pracovní plocha	5080 x 900 mm
Počet otáček	14000/15000/18000 ot/min
Výkon vřetena	22/29/35/50 kW
Upínací kužel vřetena	SK 40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Počet nástrojů	60 / 240 (max.)
Řídicí systém	Heidenhain TNC 640 / Sinumerik 840 D
Zatížení stolu	5000 kg

Momentové charakteristiky

Formát PDF

Katalog ke stažení

Formát PDF

Video

Fotogalerie

Standby zásobník

vollkapselung-des-arbeitsraumes-acura_268_2

Čistý pracovní prostor

Různé chladicí systémy

Automatické dveře

Kapalinou chlazený CELOX motor vřetena

Dělička

Dělička

Forte 9 3600

Flexibilní obrábění velkých kusů

Velká délka pojezdu v osách Y a Z
Plně uzavřený pracovní prostor
Přímé odměřovací systémy
Vysoce výkonné kapalinou chlazené frézovací vřeteno s motorovým pohonem ve standardním provedení 14000 ot/min a 22 kW
Hlavní vřeteno s upínacím kuželem SK40 nebo HSK A63 (dle požadavku)
Nepohyblivý pracovní stůl umožňuje velké zatížení
Automatická výměna pro 60 nástrojů
Výběr nástrojů pomocí dvojitého chapadla během obrábění pro kratší čas výměny (chip-to-chip)
Vertikální kryt z nerezové oceli pro optimální odvod třísek
Dopravník třísek může být podle potřeby umístěn vpravo nebo vlevo

Vyvinuto pro obrábění pomocí moderních vysoce výkonných nástrojů
Forte 9 je nejnovější přírůstek úspěšné řady Forte značky HEDELUS. Obráběcí centra
Forte 9 2600 a Forte 9 3600 jsou navržena pro obrábění pomocí moderních vysoce výkonných nástrojů a mají impozantní délky pojezdů v ose X 2600 mm a 3600 mm. Sofistikovaná koncepce s pohyblivým stojanem se projeví při obrábění velkých dílů díky působivému výkonu, přesnosti a dynamice.

Mimořádná koncepce pohyblivého stojanu pro maximální dynamiku
Zvláště u velkých a těžkých obrobků se projeví mimořádnost koncepce pohyblivého stojanu, protože dynamika stroje je nezávislá na hmotnosti obrobku. Pohyblivý stojan z litiny odolné proti zkroucení přesvědčí vysokou stabilitou a tlumením vibrací. Rychlou výměnu nástrojů v každé poloze zajišťuje automatický zásobník pro 60 nástrojů. Perfektně navržené pracovní prostory s vertikálními kryty a dobrá dostupnost pracovního prostoru doplňují celkovou koncepci této řady.

Technické parametry
X-, Y-, Z-pojezd	3600 x 900 x 1005 mm
Rozdělení pracovního prostoru	2 x 1525 mm
Upínací pracovní plocha	4080 x 900 mm
Počet otáček	14000/15000/18000 ot/min
Výkon vřetena	22/29/35/50 kW
Upínací kužel vřetena	SK 40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Počet nástrojů	60 / 240 (max.)
Řídicí systém	Heidenhain TNC 640 / Sinumerik 840 D
Zatížení stolu	4000 kg

Momentové charakteristiky

Formát PDF

Katalog ke stažení

Formát PDF

Video

Fotogalerie

Standby zásobník

Čistý pracovní prostor

Různé chladicí systémy

Automatické dveře

Kapalinou chlazený CELOX motor vřetena

Dělička

Forte 9 2600

Flexibilní obrábění velkých kusů

Velká délka pojezdu v osách Y a Z
Plně uzavřený pracovní prostor
Přímé odměřovací systémy
Vysoce výkonné kapalinou chlazené frézovací vřeteno s motorovým pohonem ve standardním provedení 14000 ot/min a 22 kW
Hlavní vřeteno s upínacím kuželem SK40 nebo HSK A63 (dle požadavku)
Nepohyblivý pracovní stůl umožňuje velké zatížení
Automatická výměna pro 60 nástrojů
Výběr nástrojů pomocí dvojitého chapadla během obrábění pro kratší čas výměny (chip-to-chip)
Vertikální kryt z nerezové oceli pro optimální odvod třísek
Dopravník třísek může být podle potřeby umístěn vpravo nebo vlevo

Vyvinuto pro obrábění pomocí moderních vysoce výkonných nástrojů
Forte 9 je nejnovější přírůstek úspěšné řady Forte značky HEDELUS. Obráběcí centra
Forte 9 2600 a Forte 9 3600 jsou navržena pro obrábění pomocí moderních vysoce výkonných nástrojů a mají impozantní délky pojezdů v ose X 2600 mm a 3600 mm. Sofistikovaná koncepce s pohyblivým stojanem se projeví při obrábění velkých dílů díky působivému výkonu, přesnosti a dynamice.

Mimořádná koncepce pohyblivého stojanu pro maximální dynamiku
Zvláště u velkých a těžkých obrobků se projeví mimořádnost koncepce pohyblivého stojanu, protože dynamika stroje je nezávislá na hmotnosti obrobku. Pohyblivý stojan z litiny odolné proti zkroucení přesvědčí vysokou stabilitou a tlumením vibrací. Rychlou výměnu nástrojů v každé poloze zajišťuje automatický zásobník pro 60 nástrojů. Perfektně navržené pracovní prostory s vertikálními kryty a dobrá dostupnost pracovního prostoru doplňují celkovou koncepci této řady.

Technické parametry
X-, Y-, Z-pojezd	2600 x 900 x 1005 mm
Upínací pracovní plocha	3080 x 900 mm
Počet otáček	14000/15000/18000 ot/min
Výkon vřetena	22/29/35/50 kW
Upínací kužel vřetena	SK 40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Počet nástrojů	60 / 240 (max.)
Řídicí systém	Heidenhain TNC 640 / Sinumerik 840 D
Zatížení stolu	3000 kg

Momentové charakteristiky

Formát PDF

Katalog ke stažení

Formát PDF

Video

Fotogalerie

Standby zásobník

Čistý pracovní prostor

Různé chladicí systémy

Automatické dveře

Kapalinou chlazený CELOX motor vřetena

Dělička

Forte 7 4200

Perfektní pro dlouhé a rozměrné obrobky

Velký pojezd v ose X 4200 mm
Zvlášť vysoký pojezd v ose Z 800 mm
Kompletní krytování pracovní plochy
Vysoce tuhý, pevný stůl
Svislý vertikální kryt pro optimální odvod třísek
Pojízdný stojan z vysoce kvalitní litiny
Pojízdný zásobník nástrojů s 50 pozicemi s velmi krátkou výměnou nástrojů
Rozdělený pracovní prostor snižuje prostoje během sériové výroby

F7 4200 poskytuje mimořádné pracovní prostředí
Velké posuvné dveře (na vyžádání také automaticky ovládané) kombinované s pracovní výškou cca 850 mm jsou šité na míru obsluze. Obráběcí centrum F7 4200 tak nabízí nejlepší podmínky pro relativně snadné upínání i značně velkých obrobku. Velká okna poskytují obsluze nejlepší možný pohled na proces obrábění. Volitelné přenosné ruční kolečko zvyšuje možnosti a komfort CNC obráběcího centra.

Rozdělená pracovní plocha pro optimální výrobní proces
Instalací přepážky na stroji F7 4200 se vytvoří dva pracovní prostory, každý o velikosti 1800 mm, pro oddělený provoz. Výsledkem je nákladově efektivní výroba díky možnosti upínat a odepínat kus během obrábění. Upínací čas se může také snížit použitím nulového upínacího systému, který může být instalován dodatečně.

Extra velký pracovní prostor
Zvedací ramena, hřídele, profily nebo svařované konstrukce – obráběcí centrum F7 4200 je ideální pro jednorázovou a malosériovou výrobu dlouhých a rozměrných dílů. S upínací plochou 4680 x 750 mm při celkových rozměrech stroje cca 8400 x 4340 mm je pracovní prostor velmi dobře využit.

Technické parametry
X-, Y-, Z-pojezd	4200 x 750 x 800 mm
Rozdělení pracovního prostoru	2 x 1800 mm
Upínací pracovní plocha	4680 x 750 mm
Počet otáček	14000/18000 ot/min
Výkon vřetena	22/29/35 kW
Upínací kužel vřetena	DIN 69871-A40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Počet nástrojů	50 / 230 (max.)
Řídicí systém	Heidenhain TNC 640 / Sinumerik 840 D
Zatížení stolu	4000 kg

Momentové charakteristiky

Formát PDF

Rozměry stroje

Formát PDF

Zástavbové požadavky

Formát PDF

Katalog ke stažení

Formát PDF

Video

Fotogalerie

Standby zásobník

ČIsté pracovní prostředí

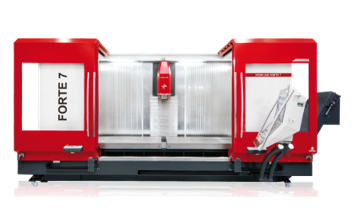

Různé chladicí systémy

Automatické dveře

Kapalinou chlazený CELOX motor vřetena

Dělička

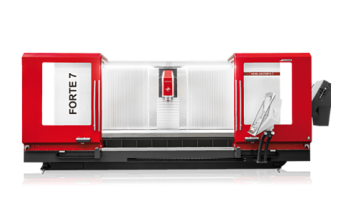

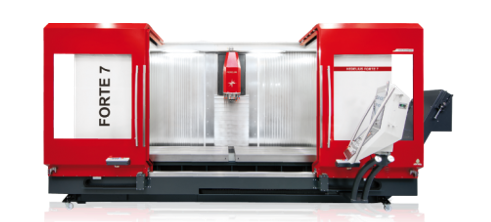

Forte 7 3200

Rychlé a přesné dokonce i pro těžké úkoly

Velký pojezd v ose X 3200 mm
Zvlášť vysoký pojezd v ose Z 800 mm
Kompletní krytování pracovní plochy
Vysoce tuhý, pevný stůl
Svislý vertikální kryt pro optimální odvod třísek
Pojízdný stojan z vysoce kvalitní litiny
Pojízdný zásobník nástrojů s 50 pozicemi s velmi krátkou výměnou nástrojů
Rozdělený pracovní prostor snižuje prostoje během sériové výroby

Osvědčená konstrukce pojízdného stojanu pro maximální přesnost stroje F7 3200
Konstrukce pojízdného stojanu s litinovým mostovým dnem je ideální pro rychloposuvy a pracovní posuvy až do 40 m/min. Pevný stůl dovoluje obrábění těžkých kusů do 3000 kg bez ovlivnění dynamiky obrábění. S integrovanými motorovými vřeteny CELOX® lze dosáhnout maximálního rozsahu otáček až 18 000 ot/min s 35 kW s nekompromisní přesností.

Výkonný univerzál
Díky frézovací kapacitě až 550 cm3 za minutu odebraného ocelového materiálu nabízí obráběcí centrum F7 3200 vysokou dynamiku. Vyvrtání otvorů až do průměru 45 mm a závitů až do velikosti M 27 není problém pro nejsilnější hlavní vřeteno. Rychlá výměna nástroje (cca 9,5 sekundy s předem zvoleným nástrojem), maximální hmotnost nástroje 5 kg (ostatní hmotnosti na vyžádání) a možný průměr nástroje do 100 mm s volnou sousední pozicí kompletně doplňují ukazatele výkonu.

Posuvová technologie pro perfektní výsledky obrábění
HEDELIUS také nabízí 3D nastavení nástroje jako opci pro řadu F7. Díky tomu lze upravit určité parametry jako rychlost obrábění, povrchová úprava nebo přesnost přesně dle požadavků. Standardně poskytuje tato řada mnoho technických detailů, které zaručují, že obráběcí centra jsou vysoce přesná: od nejnovějších servomotorů až po ložiska inkrementálních snímačů a také přímý odměřovací systém.

Technické parametry
X-, Y-, Z-pojezd	3200 x 750 x 800 mm
Rozdělení pracovního prostoru	2 x 1330 mm
Upínací pracovní plocha	3680 x 750 mm
Počet otáček	14000/18000 ot/min
Výkon vřetena	22/29/35 kW
Upínací kužel vřetena	DIN 69871-A40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Počet nástrojů	50 / 230 (max.)
Řídicí systém	Heidenhain TNC 640 / Sinumerik 840 D
Zatížení stolu	3000 kg
