Vertikální soustružnická centra řady VTL

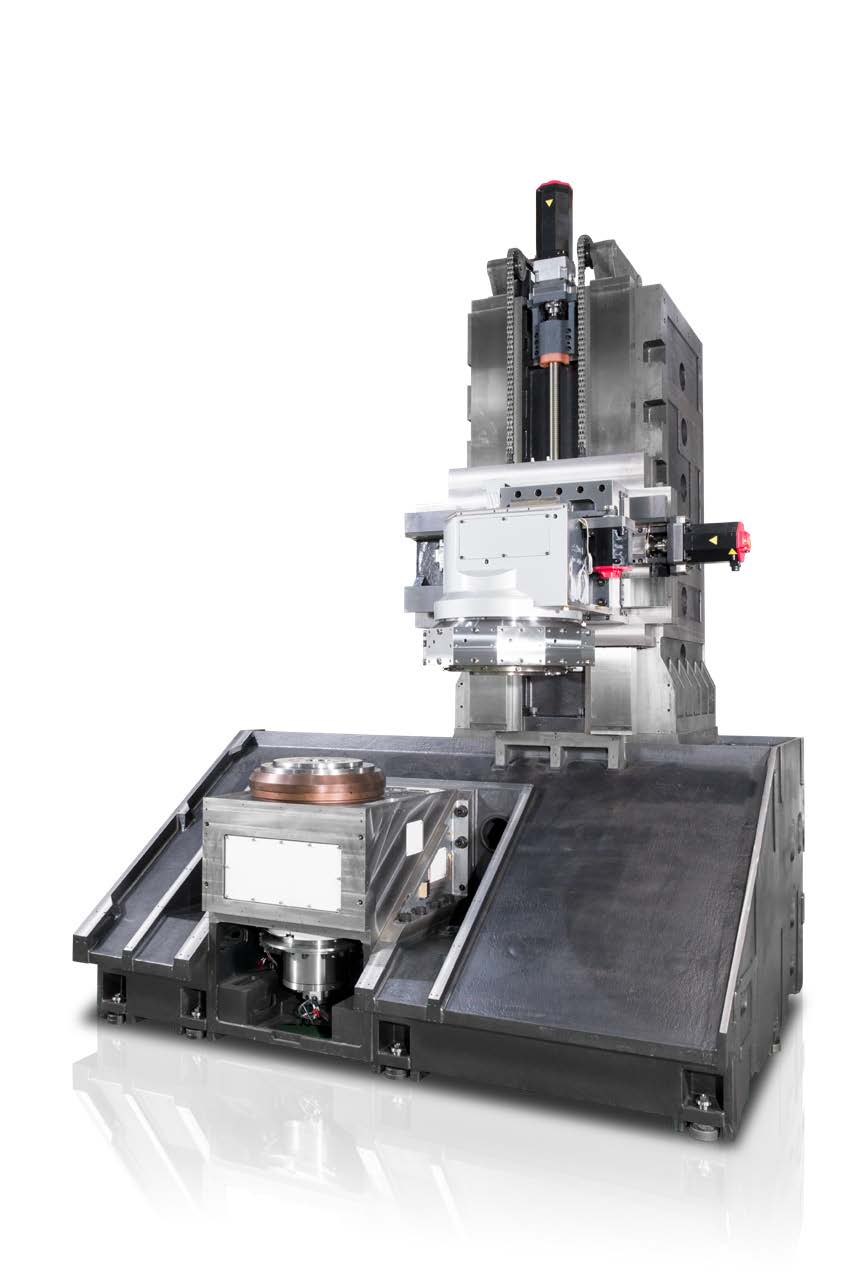

Velice tuhá konstrukce, litinové strukturální díly pro maximální dynamickou tuhost a tlumení vybrací umožňující výkonové obrábění. Revolverová nástrojová hlava, volitelně pro poháněné nástroje. Pohon vřetena může být v provedení s 2stupňovou převodovkou pro vysoký kroutící moment. Vyspádovaný pracovní prostor s oplachem pro efektivní odvod třísek, malý zastavěný prostor.
- 3čelisťové hydraulické sklíčidlo 12″, 15″, 24″ nebo 32″ dle velikosti stroje
- Kluzná vedení
- Volitelně poháněné nástroje a osa C
- Vysoká tuhost a přesnost, snadná údržba
- Řídicí systém FANUC 0iTF PLUS
Technické parametry
VTL-350 | VTL-450 | VTL-450M | VTL-750A | VTL-760 | VTL-760M | VTL-950 | VTL-950M | VTL-1100 | VTL-1100M | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
Pracovní rozsah | |||||||||||
Oběžný průměr | mm | 650 | 600 | 600 | 1050 | 850 | 850 | 990 | 990 | 1330 | 1330 |
Průměr soustružení | mm | 470 | 460 | 460 | 780 | 800 | 800 | 950 | 950 | 1200 | 1200 |
Délka soustružení | mm | 415 | 410 | 380 | 765 | 700 | 680 | 860 | 860 | 985 | 985 |
Zdvihy | |||||||||||
Osa X | mm | 270 | 265 | 265 | 750 | 460 | 460 | 550 | 550 | 650 | 650 |
Osa Z | mm | 470 | 470 | 470 | 850 | 770 | 770 | 900 | 900 | 1140 | 1140 |
Vřeteno | |||||||||||
Otáčky vřetena | ot/min | 2500 | 2500 | 2500 | 1500 | 2000 | 2000 | 850 | 850 | 850 | 850 |
Výkon motoru kont./S6 | kW | 15 / 18,5 | 22 / 26 | 22 / 26 | 30 / 37 | 30 / 37 | 30 / 37 | 30 / 37 | 30 / 37 | 45 / 55 | 45 / 55 |
Velikost sklíčidla | 12″ | 12″ | 12″ | 24″ | 15″ | 15″ | 32″ | 32″ | 32″ | 32″ | |
Revolverová hlava | |||||||||||
Počet pozic | 10 | 12 | 12 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | |
Otáčky poháněných nástrojů | ot/min | – | – | 4000 | – | – | 3500 | – | 3000 | – | 3000 |
Výkon motoru poháněných nástrojů | kW | – | – | 3,7 / 5,5 | – | – | 5,5 / 7,5 | – | 7,5 / 11 | – | 7,5 / 11 |
Ostatní | |||||||||||
Hmotnost stroje | kg | 6000 | 8000 | 8500 | 16000 | 9000 | 9500 | 20000 | 20500 | 23500 | 24000 |
