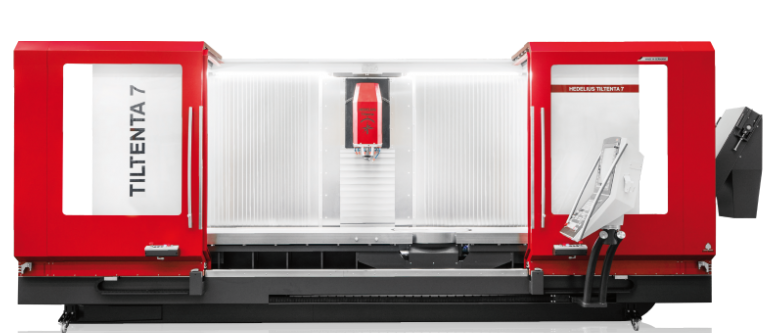

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 7 3200

Stroj T7 3200 může být (na přání) vybaven dvěma integrovanými NC otočnými stoly a takto rozdělený pracovní prostor pak umožňuje ekonomicky výhodnou opakovatelnou výrobu velkých a těžkých obrobků. Přesun z jednoho pracovního prostoru do druhého během kyvadlového provozu trvá jen 10 sekund. Bez přepážky je k dispozici velká pracovní plocha, která může být využita pro vertikální obrábění kusů o délce až 3200 mm.

Hlavní charakteristiky

Univerzální obráběcí centrum s naklápěcím hlavním vřetenem umožňující 5osé obrábění
Integrovaný NC otočný stůl se zatížením až 1200 kg a točným průměrem až 1100 mm
Obrábění obrobků o délce až 3200 mm
Opčně rozdělený pracovní prostor se dvěma integrovanými otočnými stoly (změna pracovního prostoru během 10 s)
Robustní konstrukce
Nejvyšší přesnost je zaručena prostřednictvím čtyř posuvných os nástroje a jedné osy obrobku
Rychlá výměna nástrojů
Velmi kompaktní provedení, ergonomická konstrukce pracovního prostoru

Doporučené příslušenství

Efektivní obrábění v rozděleném pracovním prostoru
Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
ZeroClamp system
Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu

Technické parametry
X-, Y-, Z-pojezd	3200/2630 x 750 x 695/800 mm
Rozdělení pracovního prostoru	2 x 1330 mm
Rozsah naklápění	-5 – +98°/-98° – +98°
Počet otáček	14000/18000 ot/min
Výkon vřetena	22/29/35 kW
Počet nástrojů	50 / 230 / 314 (max.)
Upínací kužel vřetena	SK 40/HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Řídicí systém	Heidenhain TNC 640, Heidenhain TNC 7, Sinumerik 840 D
Upínací plocha stolu	3680 x 750 mm
Zatížení stolu	3000 kg
Průměr otočného stolu	Ø 750 mm
Zatížení otočného stolu	800 kg
Točný průměr	Ø 1100 mm
