Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 6 2300

TILTENTA 6 nabízí nové oblasti použití při obrábění v kusové a sériové výrobě.  Ať už jde o konečné opracování dlouhých obrobků nebo o 5stranné kompletní opracování s využitím integrovaného NC otočného stolu – Koncept stroje TILTENTA 6 pomůže s mnoha procesy při obrábění strojních součástí, při výrobě nástrojů a automobilových součástí.

Hlavní charakteristiky

  • Univerzální obráběcí centrum s naklápěcím hlavním vřetenem umožňující 5osé obrábění
  • Integrovaný NC otočný stůl se zatížením až 900 kg a točným průměrem až 950 mm
  • Obrábění obrobků o délce až 2300 mm, opčně rozdělený pracovní prostor
  • Robustní konstrukce
  • Nejvyšší přesnost je zaručena prostřednictvím čtyř posuvných os nástroje a jedné osy obrobku
  • Rychlá výměna nástrojů
  • Velmi kompaktní provedení, ergonomická konstrukce pracovního prostoru

Doporučené příslušenství

  • Efektivní obrábění v rozděleném pracovním prostoru
    Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
  • ZeroClamp system
    Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry
X-, Y-, Z-pojezd
2300/1730 x 600 x 695/800 mm
Rozsah naklápění
-5 – +98°/-98° – +98°
Rozdělení pracovního prostoru
740/1090 mm
Upínací pracovní plocha
2700 x 600 mm
Počet otáček
14000/18000 ot/min
Výkon vřetena
22/29/35 kW
Upínací kužel vřetena
DIN 69871-A40/HSK A63
Odměřovací systém
přímý
Počet nástrojů
40 / 220 (max.)
Řídicí systém
Heidenhain TNC 640 / Sinumerik 840 D
Zatížení stolu
2000 kg
Zatížení otočného stolu
600 kg
Průměr otočného stolu
Ø 630 mm

Video

Fotogalerie

Doporučené příslušenství

Efektivní obrábění v rozděleném pracovním prostoru
NC otočné stoly
Záložní (standby) zásobník pro 180 nástrojů
Hydraulické nebo pneumatické upínací systémy

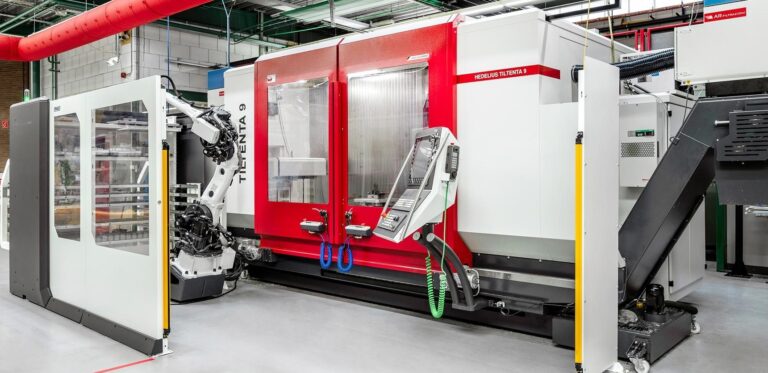

Automatizace s robotickým systémem
ZeroClamp System
