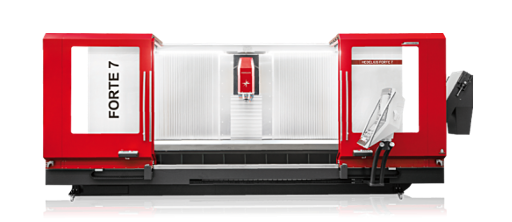

Vertikální obráběcí CNC centrum HEDELIUS FORTE 7 3200

Konstrukce pojízdného stojanu s litinovým mostovým dnem je ideální pro rychloposuvy a pracovní posuvy až do 40 m/min. Pevný stůl umožňuje obrábění těžkých kusů až do 3000 kg bez ovlivnění dynamiky obrábění. S integrovanými motorovými vřeteny CELOX® lze dosáhnout maximálního rozsahu otáček až 18 000 ot/min a výkonu až 35 kW s vysokou přesností.

Hlavní charakteristiky

  • Velký pojezd v ose X 3200 mm
  • Zvlášť vysoký pojezd v ose Z 800 mm
  • Kompletní krytování pracovní plochy
  • Vysoce tuhý, pevný stůl
  • Svislý vertikální kryt pro optimální odvod třísek
  • Pojízdný stojan z vysoce kvalitní litiny
  • Pojízdný zásobník nástrojů s 50 pozicemi s velmi krátkou výměnou nástrojů
  • Rozdělený pracovní prostor snižuje prostoje během sériové výroby

Doporučené příslušenství

  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • ZeroClamp system nulový upínací systém integrovaný do pevného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.

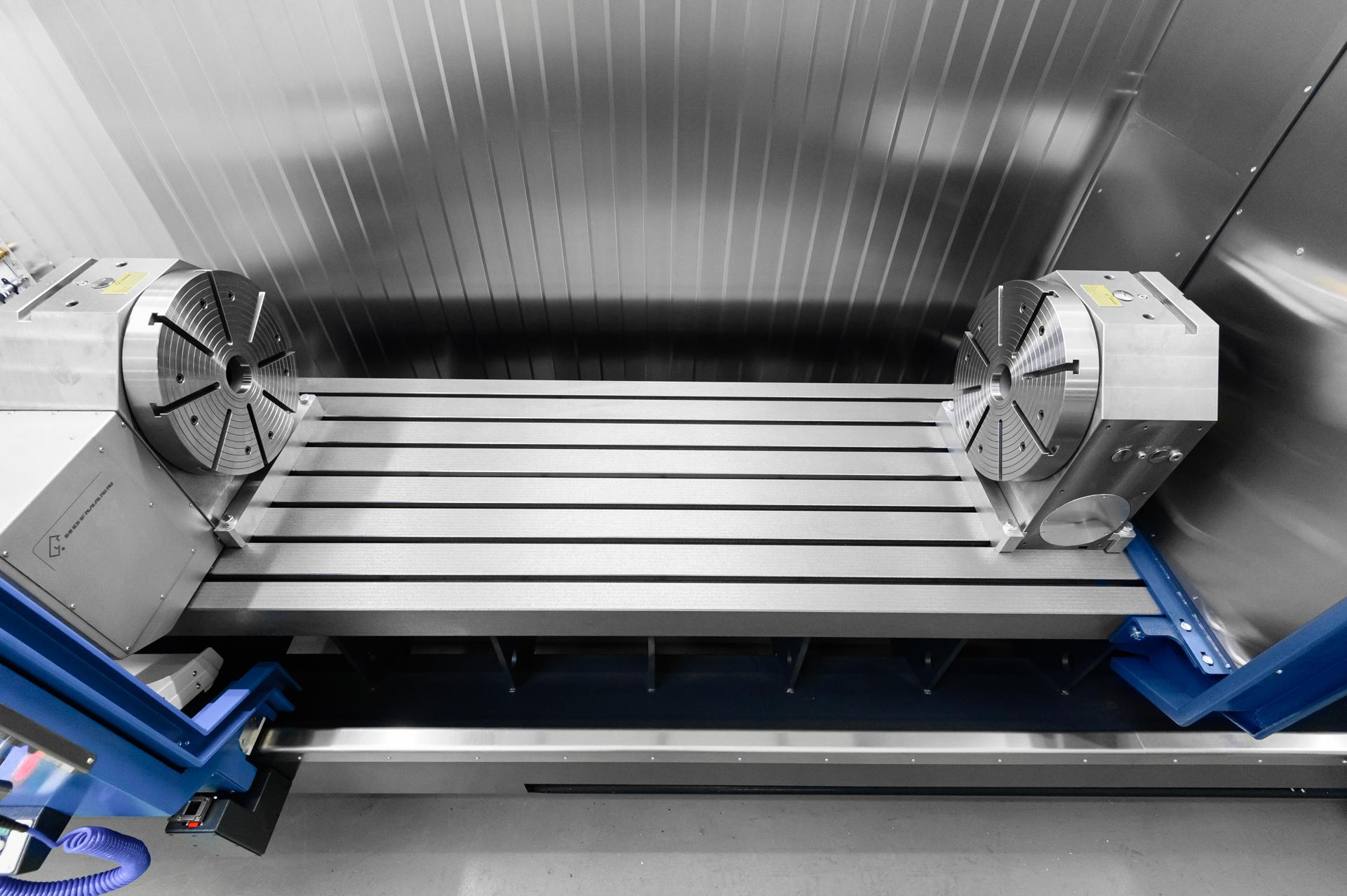

  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • Efektivní obrábění v rozděleném pracovním prostoru
    Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků
  • Automatická výměnná stanice Pick-up, kterou je možné umístit z boku pracovního stolu pro uložení frézovacích hlav nebo nadrozměrných nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
  • Frézovací hlavy rozšíří technologické možnosti 3osého stroje o možnost obrábět z čela nebo z boční strany obrobku a to i pod úhlem
Technické parametry
X-, Y-, Z-pojezd
3200 x 750 x 800 mm
Rozdělení pracovního prostoru
2 x 1330 mm
Počet otáček
14000/18000 ot/min
Výkon vřetena
22/29/35 kW
Počet nástrojů
50 / 230 / 314 (max.)
Upínací kužel vřetena
DIN 69871-A40 / HSK A63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Řídicí systém
Heidenhain TNC 640, Heidenhain TNC 7, Sinumerik 840 D
Upínací pracovní plocha
3620 x 750 mm
Zatížení stolu
3000 kg
