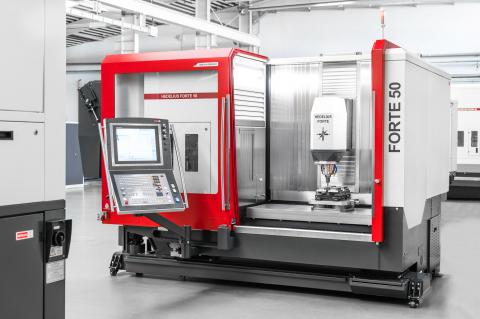

Vertikální obráběcí CNC centrum HEDELIUS FORTE 50 Single 1120

Jedná se o malé obráběcí centrum s pojízdným stojanem, pevným stolem a velkým zásobníkem nástrojů obsluhovatelným z přední strany stroje. Použitím upínacích systémů s nulovým bodem lze výrazně zkrátit dobu nastavení tohoto 3osého obráběcího centra. Tento doplněk je užitečný zejména při kusové až středně velké sériové výrobě. Mezi další opce patří například 3D optimalizace výroby forem nebo 3D infračervené měřicí sondy pro automatické skenování obrobků a nezávislé nastavení specifikací zpracování v případě rozměrových odchylek.

Hlavní charakteristiky

Velkorysá délka pojezdu v ose X 1120 mm
Velká délka pojezdu v ose Z 550 mm
Přímý odměřovací systém jako standard
Plně uzavřený pracovní prostor
Velmi tuhý, pevný pracovní stůl
Vertikální nerezové kryty pro optimální odvod třísek
Pojízdný stojan z vysoce kvalitní litiny
Zásobník nástrojů s 55 místy s možností obsluhu během hlavního výrobního procesu

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
Výkonná kapalinou chlazená vřetena volitelně s různými variantami rychlosti a výkonu, stejně jako rozhraní SK, BT nebo HSK
ZeroClamp system nulový upínací systém integrovaný do pevného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků
Inovativní technologie posuvů 3D FORMINGSTAR výrazně zvyšuje výkon, zajišťuje zvýšenou plynulost a perfektní kvalitu povrchu obrobku
Automatizace s paletizačním nebo robotickým systémem výrazným způsobem zvyšuje produktivitu stroje a výrazně snižuje náklady na obsluhu stroje.
Digitální technologie Průmysl 4.0 optimalizace výrobního procesu díky softwarovému řešení, které zvýší vaši efektivitu, přesnost a produktivitu.

Technické parametry
X-, Y-, Z-pojezd	1120 x 550 x 550 mm
Počet otáček	14000/18000/24000 ot/min
Výkon vřetena	22/29/30/35 kW
Počet nástrojů	55 / 80 / 235 / 319 (max.)
Upínací kužel vřetena	DIN 69871-A40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Řídicí systém	Heidenhain TNC 640, Heidenhain TNC 7, Sinumerik 840 D
Upínací pracovní plocha	1300 x 550 mm
Zatížení pevného stolu	800 kg
