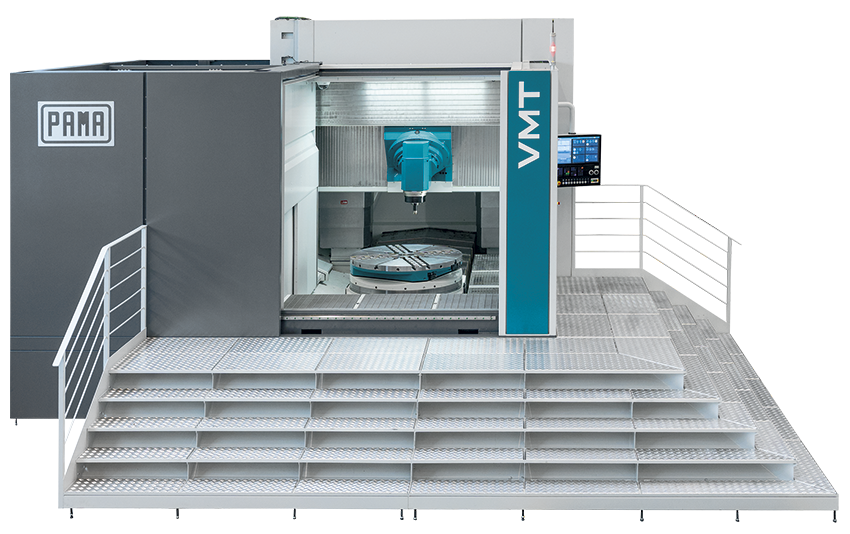

Univerzální obráběcí centrum
SPEEDMAT VMT
Obráběcí centrum pro frézování, vrtání a soustružení
Provedení stroje Speedmat VMT nabízí ideální řešení pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování dokonce i u nejtvrdších materiálů. Na tomto univerzálním stroji lze provádět frézování, vrtání a soustružení. Speedmat VMT multifunkční obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou příslušenství, která zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:> letectví
> energetika
> těžební průmysl
> nástroje & formy
> všeobecné strojírenství
Řada Speedmat VMT má tři základní modely s těmito parametry:
> velikost palet 1000 × 1000 mm až 2000 × 2500 mm
> max. točný průměr 1500 – 3000 mm
> maximální zatížení stolu 6000 až 12000 kg
| PRACOVNÍ ROZJEZDY | ||
|---|---|---|
| X osa (stůl) | mm | 1700 – 2700 |
| Y osa (vřeteník) | mm | 1500 – 2700 |
| Z osa (příčník) | mm | 1300 – 1700 |
| Max. točný průměr | mm | 1500 – 3000 |
| KARUSELOVÝ (ROTAČNÍ) STŮL | ||
|---|---|---|
| Velikost stolu nebo palet | mm | ∅ 1250 – 2200 |
| Nosnost stolu | t | 6 – 8 |
| Nosnost palet | t | 6 – 8 |
| Max. rychlost otáček | ot/min | 350 – 200 |
| LINEÁRNÍ OSY | ||
|---|---|---|
| X, Y osy pracovní posuv/rychloposuv | mm/min | 50000 – 40000 |
| Z osa pracovní posuv/rychloposuv | mm/min | 40000 |
| Max. zrychlení | m/s2 | 3 |
| X, Y, Z osa posuvová síla | kN | 15 |
| VŘETENÍK | M | ES | |
|---|---|---|---|
| Max. otáčky vřetena | ot/min | 6000 / 9000 | 12500 |
| Max. výkon vřetena | kW | 65 | 85 |
| Max. krouticí moment vřetena | Nm | 780 / 500 | 450 |
| A osa max. krouticí moment | Nm | 4000 | 4000 |
| A osa max. moment zpevnění | Nm | 8000 | 8000 |
