MTE - FBF-M

Desková frézka FBF-M

Kombinace maximální tuhosti s vysokorychlostním obráběním

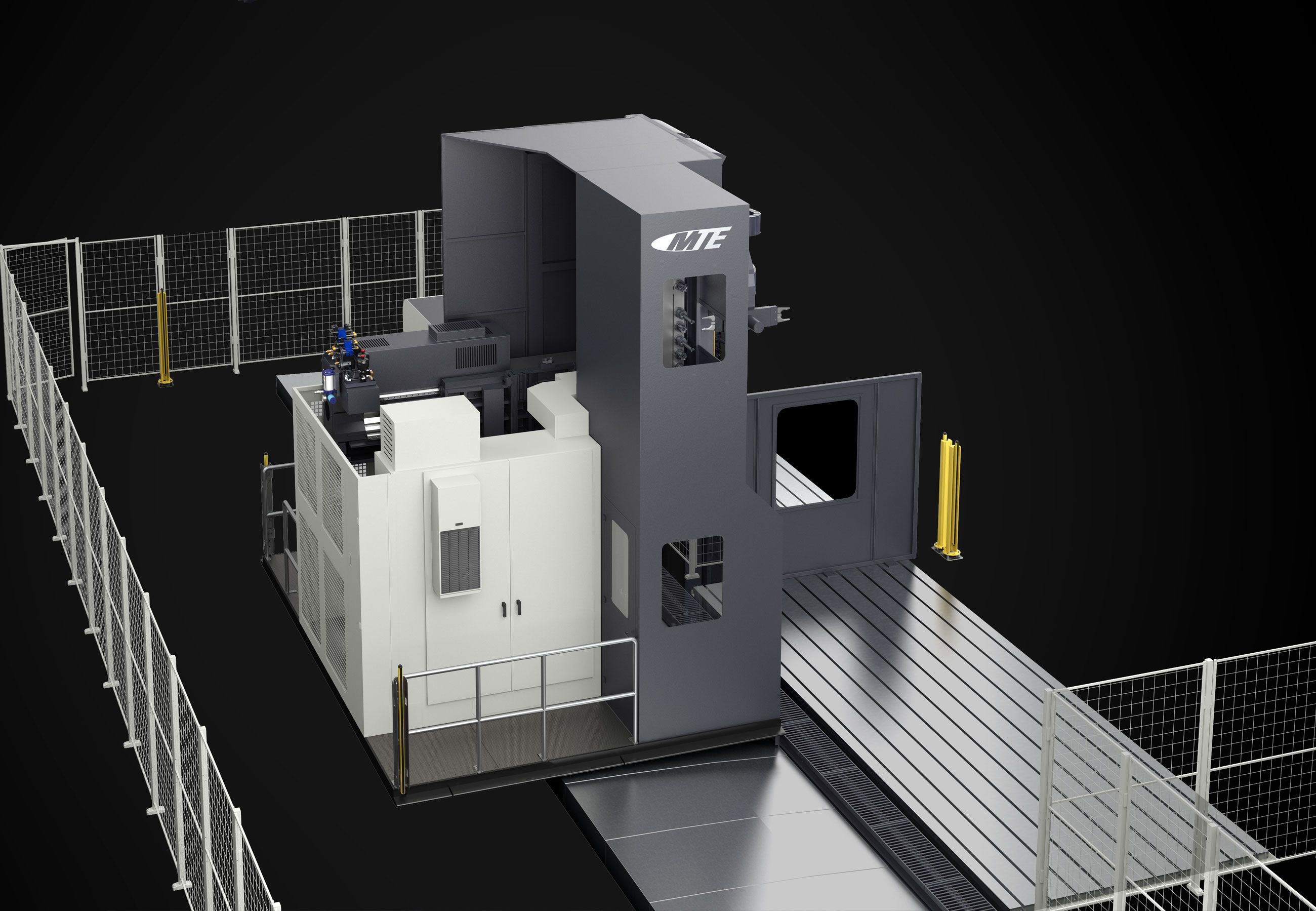

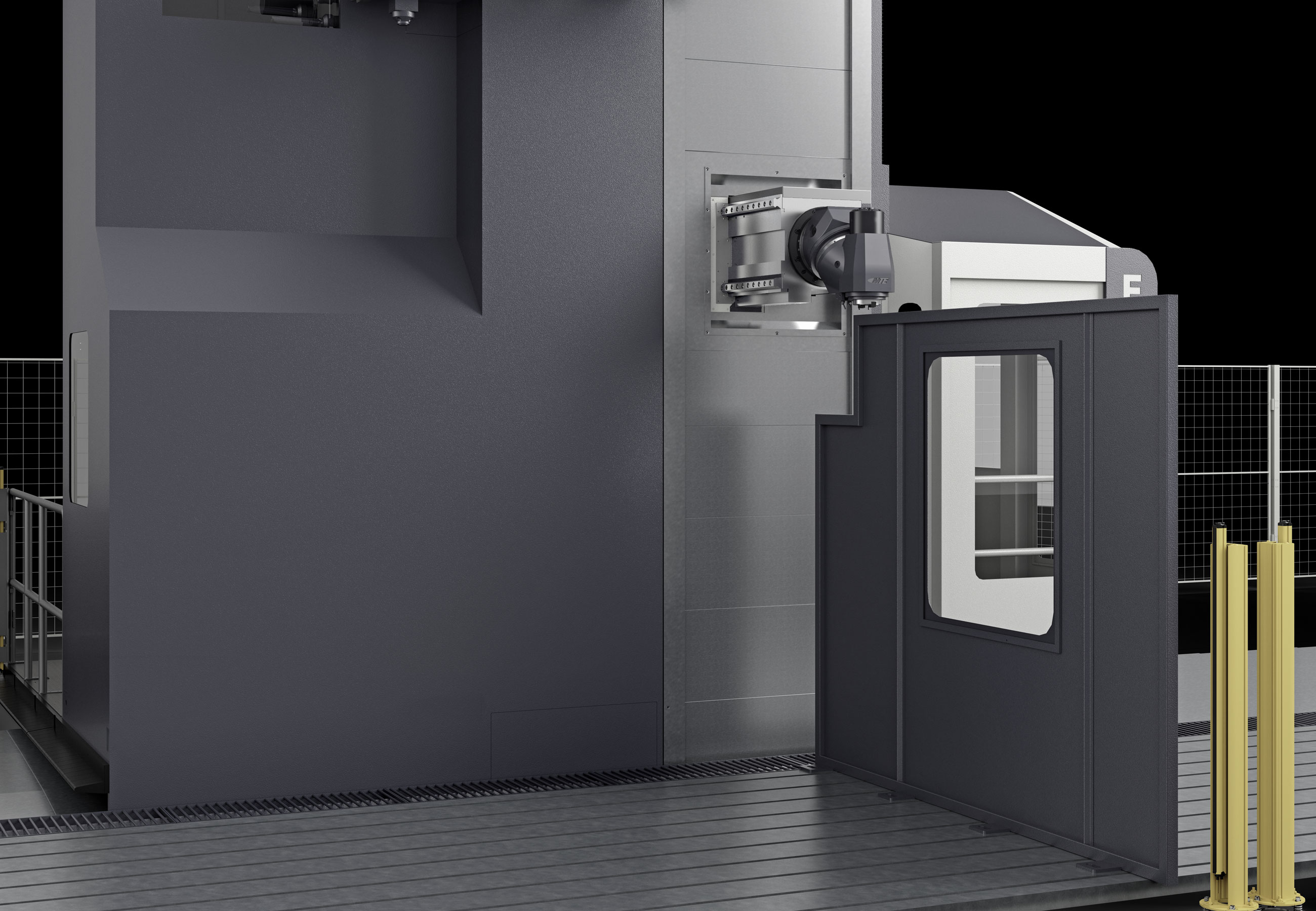

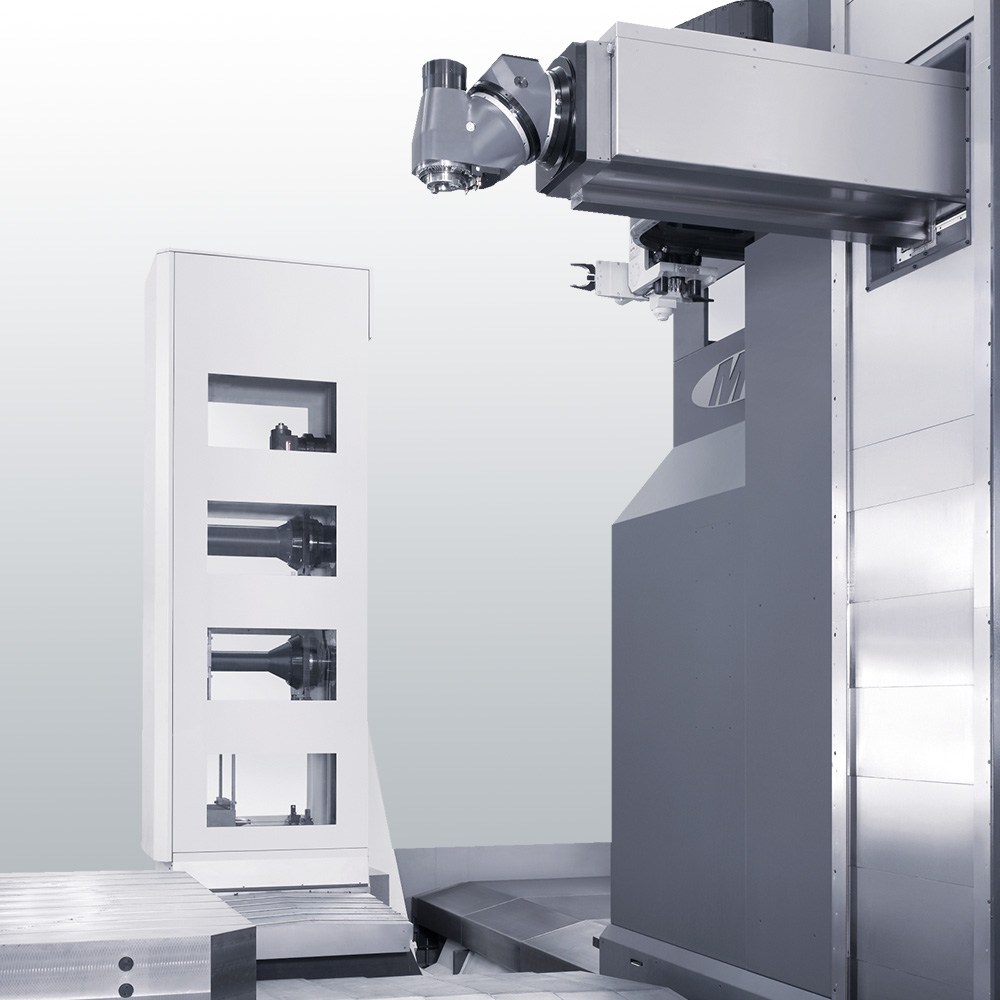

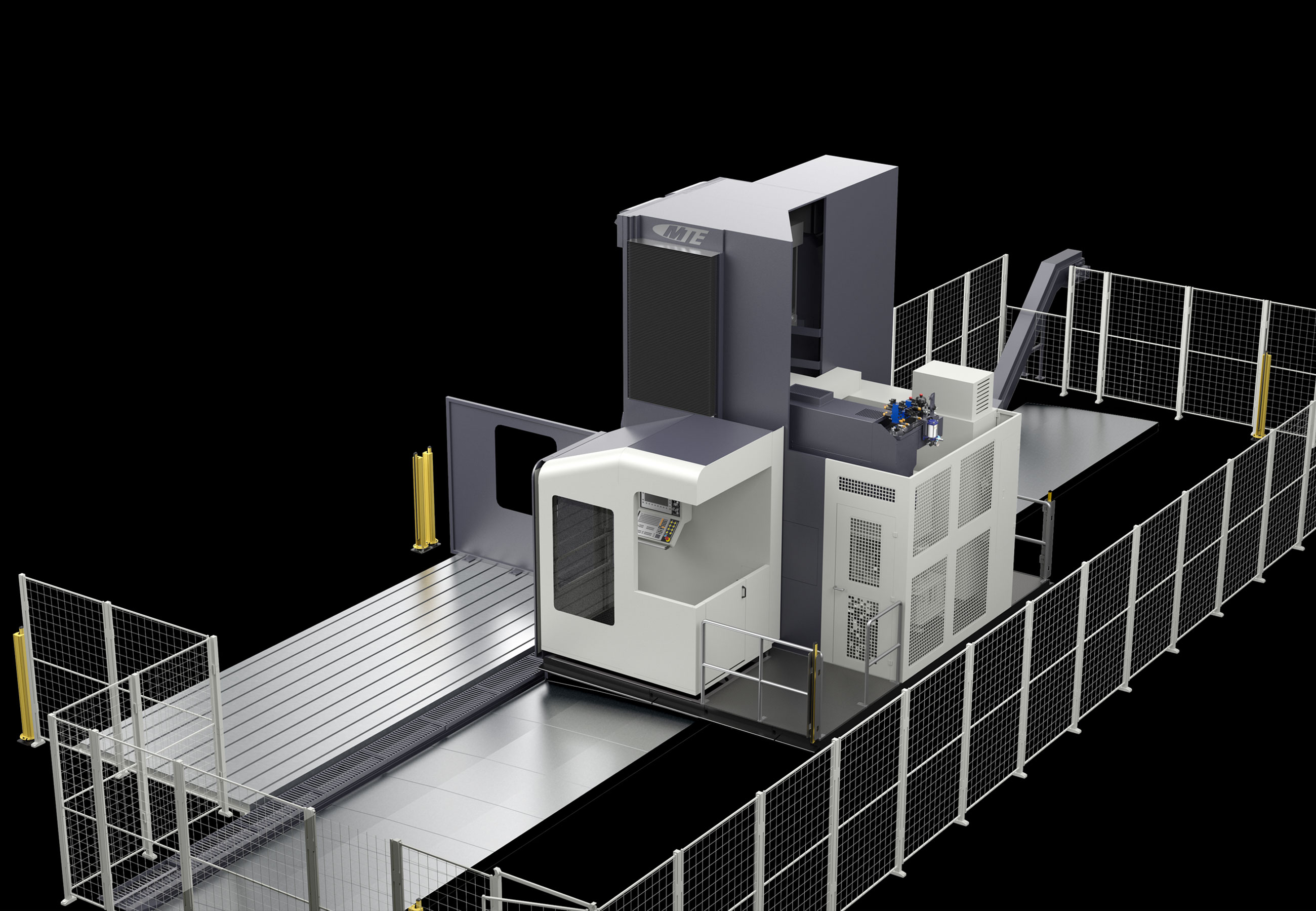

Tato desková frézka má pojízdný stojan s vertikálním pojezdem do 3000 mm a s podélným pojezdem do 36000 mm. Výsuv smykadla je 1500 mm. Na čele smykadla je umístěna dvouosá automatická obráběcí hlava. Volitelně stroj může mít více obráběcích hlav s automatickou výměnou. Pracovní prostor lze přizpůsobit požadavkům zákazníka – nejčastěji se jedná o deskové pole, které bývá doplněno otočným stolem, který může mít posuvnou osu. Výměna nástrojů je automatická a MTE nabízí bubnové zásobníky nástrojů pro 24 nebo 30 nástrojů a nebo řetězové zásobníky pro 40, 60, 80 a 100 nástrojů. Další příslušenství stroje závisí na individuálních požadavcích konečných uživatelů. Jedná se o velmi univerzální typ stroje, který kombinuje maximální tuhost s vysokorychlostním obráběním, a tím dosahuje vysoké produktivity práce.


Technické parametry

FBF-M
4000
FBF-M
5000
FBF-M
6000
FBF-M
8000
FBF-M
10000
FBF-M
12000
FBF-M
14000
+ 2000
Pojezdy
osa X (podélný) mm 4000 5000 6000 8000 10000 12000 14000 do 36000
osa Z (vertikální) mm 2000 (2500 / 3000) 2000 (2500 / 3000) 2000 (2500 / 3000) 2000 (2500 / 3000) 2000 (2500 / 3000) 2000 (2500 / 3000) 2000 (2500 / 3000) 2000 (2500 / 3000)
osa Y (příčný) mm 1500 1500 1500 1500 1500 1500 1500 1500
Vřeteno
automatická univerzální dvouosá hlava (indexace 2,5° x 2,5°) ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
automatická univerzální dvouosá hlava (indexace 1° x 2,5°) ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
automatická ortogonální hlava
(indexace 1° x 1°)
ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
automatická univerzální dvouosá hlava (indexace 0,001° x 0,001°) ot/min 4000 / 6000 4000 / 6000 4000 / 6000 4000 / 6000 4000 / 6000 4000 / 6000 4000 / 6000 4000 / 6000
upínací kužel SK 50 SK 50 SK 50 SK 50 SK 50 SK 50 SK 50 SK 50
výkon kW 32 (40) 32 (40) 32 (40) 32 (40) 32 (40) 32 (40) 32 (40) 32 (40)
max. krouticí moment (32 kW) Nm 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085)
Posuvy
max. posuv mm/min 25000 25000 25000 25000 25000 25000 25000 25000
max. osová síla X, Y, Z N X = 28000, Y / Z = 25000 X = 28000, Y / Z = 25000 X = 35000, Y / Z = 30500 X = 35000, Y / Z = 30500 X = 35000, Y / Z = 30500 X = 35000, Y / Z = 30500 X = 35000, Y / Z = 30500 X = 35000, Y / Z = 30500
Ostatní data
řídicí systém Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens
vnitřní a vnější chlazení vzduchem a / nebo vodou bar 20 / 37 / 50 20 / 37 / 50 20 / 37 / 50 20 / 37 / 50 20 / 37 / 50 20 / 37 / 50 20 / 37 / 50 20 / 37 / 50


Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Nejvíce jsou prodávány pevné dvouosé automatické hlavy AFK s indexací v obou osách po 2,5° a nebo s indexací v ose C po 1°. Hlavy mají zajímavé parametry - otáčky max. 4000 nebo 6000 ot/min s maximálním krouticím momentem 2050 Nm (1085 Nm). Dále má MTE i hlavu SKF s indexací v obou osách po 0,001°, hlava má maximální otáčky 4000 nebo 6000 ot/min. Všechny hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.
