T7 3200 2R

Obráběcí centrum Tiltenta 7 3200 2R

Obráběcí centrum s naklápěcím vřetenem pro sériovou výrobu těžkých obrobků
  • Univerzální 5osé obráběcí centrum z řady T
  • Plynule otočné hlavní vřeteno
  • Dva integrované NC otočné stoly s nosností až 1200 kg
  • Paralelní příprava nástrojů díky dvěma odděleným pracovním prostorům
  • Extra velký pojezd v ose X až 3200 mm
  • Zásobník nástrojů lze rozšířit až na 190 nástrojů

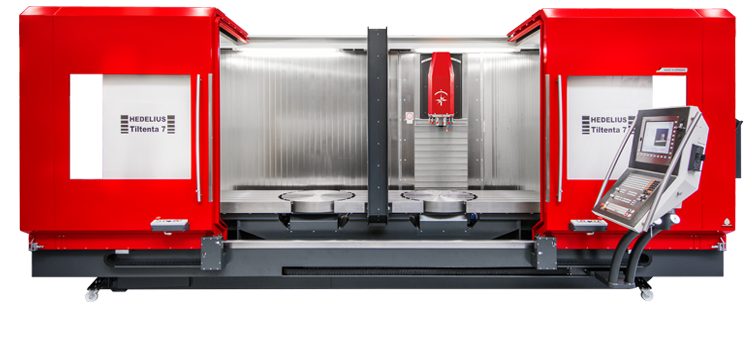

Obráběcí centrum vybavené dvěma integrovanými NC otočnými stoly
Tiltenta 7 se dvěma integrovanými NC otočnými stoly a dělicí příčkou je univerzálním strojem určeným zejména k sériové výrobě těžkých obrobků. Díky možnosti rozdělit pracovní prostor lze paralelně nakládat obrobky během procesu. Změna pracovního prostoru trvá pouze několik sekund. Oddělovací stěnu pracovního prostoru lze demontovat v několika jednoduchých krocích, takže i obrobky až do délky 3200 mm mohou být zpracovány vertikálně. Stroj je také vybaven pohyblivým zásobníkem s 33 nebo volitelně 50 místy. Pohotovostní zásobník umístěný za strojem může zvýšit kapacitu až o 190 nástrojů.

Technické parametry
X-, Y-, Z-pojezd 3200/2630 x 750 x 695/800 mm
Rozsah naklápění -5 – +98°/-98° – +98°
Rozdělení pracovního prostoru 2 x 1330 mm
Počet otáček 50 - 12000/14000/18000 ot/min
Výkon vřetena 22/29/35 kW
Upínací kužel vřetena SK 40/HSK A63
Rychloposuvy os X-, Y-, Z- 40/40/40 m/min
Odměřovací systém přímý
Počet nástrojů 50/190
Řídicí systém Heidenhain iTNC 530 / TNC 640 / Sinumerik 840D SL
Nosnost stolu 2 x 800 kg (1200 kg volitelně)
Upínací plocha 3680 x 750 mm
Integrovaný otočný stůl Ø 750 mm
Točný průměr stolu Ø 1100 mm
