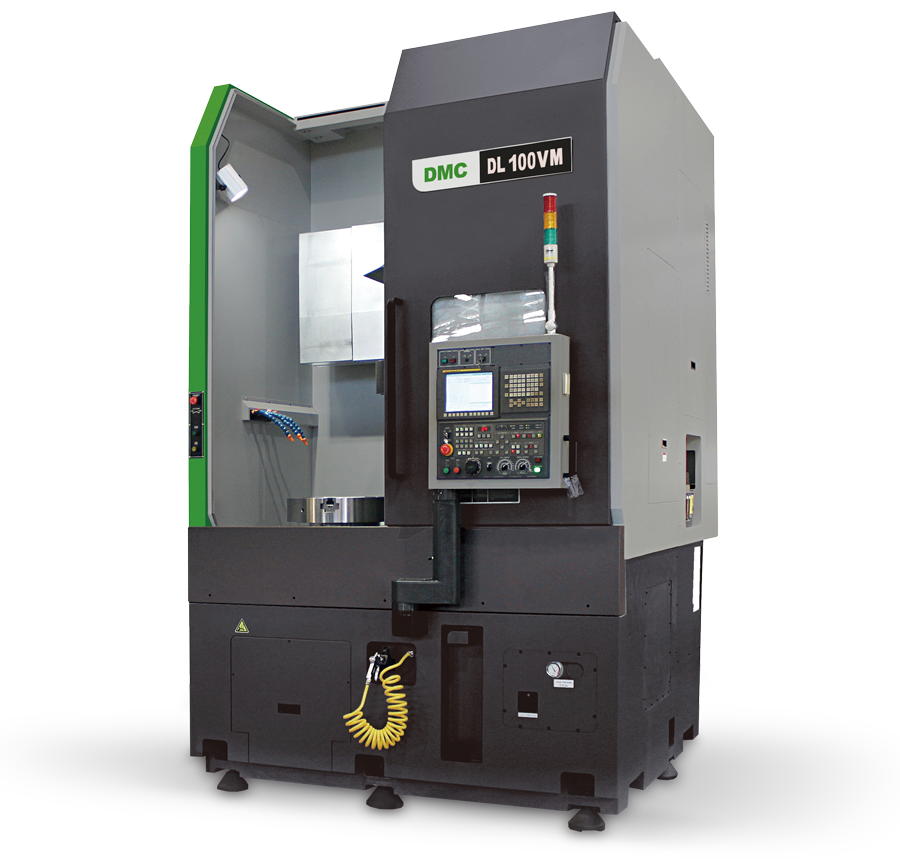

FFG DMC - DL V / VM řada

DL V / VM

Vertikální soustruhy (karusely)
  • Tuhá konstrukce s kluzným vedením
  • Rozteč kluzných vedení na sloupu je o 50 % širší než u konkurence
  • Rychloposuvy na ose X a Z 20 m/min
  • Verze VM s možností frézování
  • Řídicí systém Fanuc 0i-TF

  • Technické parametry

    DL 60V(L) DL 60V(L)M DL 80V(L) DL 80V(L)M DL 100V DL 100VM
    Točný průměr nad ložem (max. točný průměr) mm 610 610 800 800 1000 1000
    Max. průměr soustružení mm 450 450 730 730 920 920
    Max. délka soustružení mm 450 450 750 750 850 850
    Max. otáčky vřetena ot/min 3000 3000 2000 2000 1800 1800
    Ukončení vřetena - opce A2-8 A2-8 A2-11 A2-11 A2-15 A2-15
    Průměr vrtacího vřetena mm 90 90 104 104 108 108
    Standardní velikost sklíčidla palec 12” [15”, 18”] 12” [15”, 18”] 15” [18”, 21”, 24”] 15” [18”, 21”, 24”] 21” [24”] 21” [24”]
    Pohon hlavního vřetena (plynule/30 min) kW 18,5/22 18,5/22 22/30 22/30 37/45 37/45
    Frézovací vřeteno motor (plynule/30 min) kW - 2,2/3,7 - 2,2/3,7 - 7,5/11
    Pojezd os X/Z mm 260/480 260/480 390/780 390/780 480/860 480/860
    Typ vedení X/Z kluzné kluzné kluzné kluzné kluzné kluzné
    Rychloposuv na osách X/Z m/min 20/20 20/20 20/20 20/20 20/20 20/20
    Typ indexování revolverové hlavy Servo, BMT Servo, BMT65 Servo, BMT Servo, BMT75 Servo, BMT Servo, BMT75
    Max. počet nástrojů ks 12 12 12 12 12 12
    Velikost soustružnického nástroje mm 25 25 32 32 32 32
    Průměr vyvrtávací tyče mm 50 50 50 50 80 80
    Indexovací čas revolverové hlavy (pozice/pozice) s 0,2 0,2 0,2 0,2 0,3 0,3
    Hmotnost stroje kg 6200 6350 9800 9950 15000 15000
    Výška stroje mm 2700 2700 3390 3390 3740 3740
    Délka stroje mm 1500 1500 1950 1950 2170 2170
    Šířka stroje mm 27800 2780 3170 3170 3275 3275
    Výkon kVA 57 41 47 50 69 79
    Řídicí systém Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF
    *[opce]
