FFG DMC - DL S řada

DL S

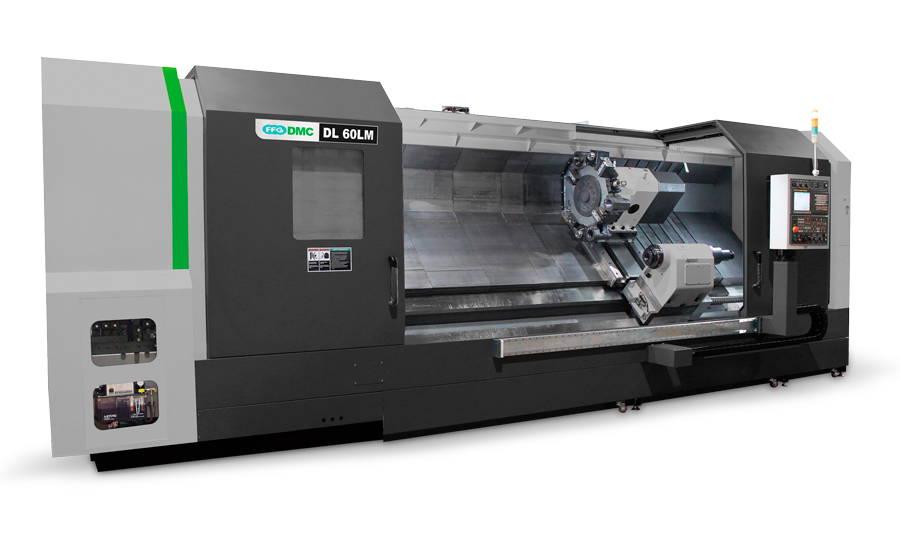

Horizontální soustruh na těžké obrábění
  • Tuhá konstrukce s kluzným vedením (bez turcitu)
  • Výška kluzného vedení je 1,8x vyšší než u konkurence
  • Průměr vnitřního vřetena do 320 mm
  • Verze DL S LM s možností frézování
  • Průměr hydraulické lunety od 50 do 310 mm
  • Max. krouticí moment 4800 / 7300 Nm
  • Řídicí systém Fanuc 0i-TF

  • Technické parametry

    DL 40 DL 40L DL 40M DL 40LM DL 45 DL 45L DL 45M DL 45LM DL 60L DL 60LM DL 70 DL 70M
    Točný průměr nad ložem (max. točný průměr) mm 750 750 750 750 775 775 775 775 1030 1030 1030 1030
    Max. průměr soustružení mm 560 560 520 520 690 690 620 620 900 900 900 900
    Max. délka soustružení mm 1255 1655 1255 1655 1465 2265 1465 2265 3200 3200 1000 1000
    Vnitřní průměr vřetena mm 119 119 119 119 119 119 119 119 156 156 156 156
    Max. otáčky vřetena ot/min 2500 2500 2500 2500 2000 2000 2000 2000 1400 1400 750 750
    Ukončení vřetena A2-11 A2-11 A2-11 Mill A2-11 Mill A2-11 A2-11 A2-11 Mill A2-11 Mill A2-15 A2-15 Mill A2-20 A2-20 Mill
    Průměr vrtacího vřetena mm 132 [161] 132 [161] 132 [161] 132 [161] 132 [161] 132 [161] 132 [161] 132 [161] 181 181 320 320
    Standardní velikost sklíčidla palec 15" [18"] 15" [18"] 15" [18"] 15" [18"] 18" [21"] 18" [21"] 18" [21"] 18" [21"] 24" [32"] 24" [32"] dle zákazníka dle zákazníka
    Pohon hlavního vřetena (plynule/30 min) kW 18,5/22 18,5/22 18,5/22 18,5/22 30/37 30/37 30/37 30/37 37/45 37/45 37/45 37/45
    Frézovací vřeteno motor (plynule/30 min) kW - - 3,7/5,5 3,7/5,5 - - 5,5/7,5 5,5/7,5 - 11 - 11
    Pojezd os X/Z mm 305/1305 305/1705 305/1305 305/1705 350/1530 305/2330 350/1530 350/2330 470/3270 470/3270 470/1050 470/1050
    Typ vedení X/Z kluzné kluzné kluzné kluzné kluzné kluzné kluzné kluzné kluzné kluzné kluzné kluzné
    Rychloposuv na osách X/Z m/min 18/20 18/20 18/20 18/20 20/18 20/18 20/18 20/18 12/10 12/10 12/18 12/18
    Typ indexování revolverové hlavy Servo, BMT Servo, BMT Servo, BMT85 Servo, BMT85 Servo, BMT Servo, BMT Servo, BMT75 Servo, BMT75 Servo, BMT Servo, BMT85 Servo, BMT Servo, BMT85
    Max. počet nástrojů ks 10 10 12 12 12 12 12 12 12 12 12 12
    Velikost soustružnického nástroje mm 25 25 25 25 32 32 32 32 32 32 32 32
    Průměr vyvrtávací tyče mm 50 50 50 50 60 60 60 60 80 80 80 80
    Indexovací čas revolverové hlavy (pozice/pozice) s 0,2 0,2 0,18 0,18 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25
    Průměr pinoly koníka mm 130 130 130 130 160 160 160 160 180 180 - -
    Ukončení koníka MT MT#4 MT#4 MT#4 MT#4 MT#4 MT#4 MT#4 MT#4 MT#6 MT#6 - -
    Hmotnost stroje kg 8600 9100 8600 9100 9200 13200 9200 13200 22300 22300 18060 18060
    Výška stroje mm 2281 2292 2281 2292 2354 2354 2354 2354 2685 2685 2685 2685
    Délka stroje mm 4400 5080 4400 5080 5010 5810 5010 5810 7437 7437 5237 5237
    Šířka stroje mm 1854 1876 1854 1876 2202 2183 2202 2183 2750 2750 2750 2750
    Výkon kVA 37 37 42 42 59 59 66 66 71 81 71 81
    Řídicí systém Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF Fanuc 0i-TF
    *[opce]
