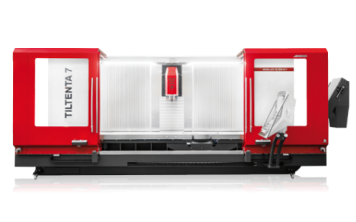

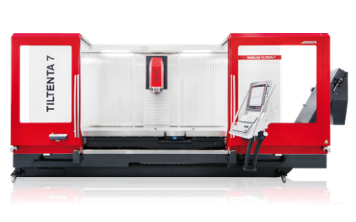

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 7 3200
Stroj T7 3200 může být (na přání) vybaven dvěma integrovanými NC otočnými stoly a takto rozdělený pracovní prostor pak umožňuje ekonomicky výhodnou opakovatelnou výrobu velkých a těžkých obrobků. Přesun z jednoho pracovního prostoru do druhého během kyvadlového provozu trvá jen 10 sekund. Bez přepážky je k dispozici velká pracovní plocha, která může být využita pro vertikální obrábění kusů o délce až 3200 mm.
Hlavní charakteristiky
- Univerzální obráběcí centrum s naklápěcím hlavním vřetenem umožňující 5osé obrábění
- Integrovaný NC otočný stůl se zatížením až 1200 kg a točným průměrem až 1100 mm
- Obrábění obrobků o délce až 3200 mm
- Opčně rozdělený pracovní prostor se dvěma integrovanými otočnými stoly (změna pracovního prostoru během 10 s)
- Robustní konstrukce
- Nejvyšší přesnost je zaručena prostřednictvím čtyř posuvných os nástroje a jedné osy obrobku
- Rychlá výměna nástrojů
- Velmi kompaktní provedení, ergonomická konstrukce pracovního prostoru
Doporučené příslušenství
- Efektivní obrábění v rozděleném pracovním prostoru
Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita - NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
- Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
- PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
- Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
- ZeroClamp system
Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků. - Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry | |
|---|---|
X-, Y-, Z-pojezd | 3200/2630 x 750 x 695/800 mm |
Rozdělení pracovního prostoru | 2 x 1330 mm |
Rozsah naklápění | -5 – +98°/-98° – +98° |
Počet otáček | 14000/18000 ot/min |
Výkon vřetena | 22/29/35 kW |
Počet nástrojů | 50 / 230 / 314 (max.) |
Upínací kužel vřetena | SK 40/HSK A63 |
Rychloposuvy os X-, Y-, Z- | 40 / 40 / 40 m/min |
Odměřovací systém | přímý |
Řídicí systém | Heidenhain TNC 640, Heidenhain TNC 7, Sinumerik 840 D |
Upínací plocha stolu | 3680 x 750 mm |
Zatížení stolu | 3000 kg |
Průměr otočného stolu | Ø 750 mm |
Zatížení otočného stolu | 800 kg |
Točný průměr | Ø 1100 mm |
