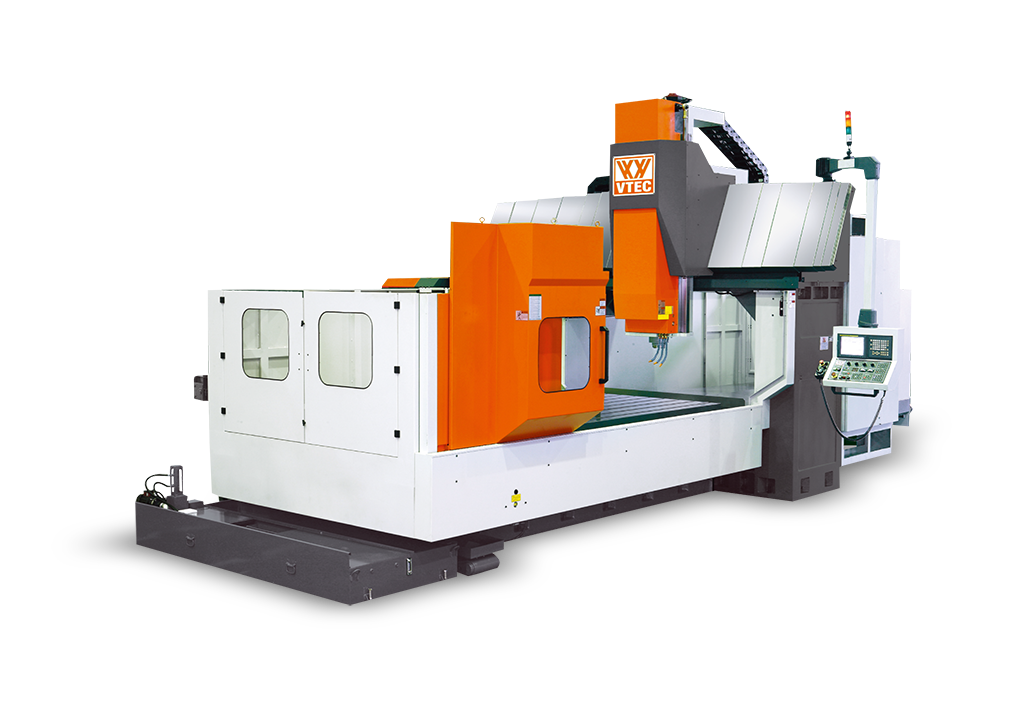

VF řada

Portálové obráběcí centrum s jezdícím stolem pro 3osé až 5stranné obrábění
Stroj VF je tříosé CNC portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Na všech lineárních osách je kluzné vedení, které maximálně utlumí vzniklé vibrace při obrábění. Stroj je vhodný pro silové obrábění.

  • 5stranné obrábění s použitím hlav
  • Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
  • Automatická výměna nástrojů
  • Osa X od 3200 do 5200 mm
  • Osa Y 2300 / 2600 mm
  • Osa Z 920 / 1020 mm
  • Speciální šikmá konstrukce příčníku a saní pro vřeteník zvyšuje tuhost stroje
  • Stojany o rozměru 452 x 1000 mm
  • Řídicí systémy Heidenhein, Siemens, Fanuc

Technické parametry

VF-3000 VF-4000 VF-5000 VF-3026 VF-4026 VF-5026
Osa X (kluzné vedení) mm 3200 4200 5200 3200 4200 5200
Osa Y (kluzné vedení) mm 2300 2300 2300 2600 2600 2600
Osa Z (kluzné vedení) mm 920 (1020) 920 (1020) 920 (1020) 920 (1020) 920 (1020) 920 (1020)
Pracovní plocha stolu mm 3200 x 2050 4200 x 2050 5200 x 2050 3200 x 2050 4200 x 2050 5200 x 2050
Max. zatížení kg 11000 13000 15000 11000 13000 15000
Základní výkon vřetena (S1/S6 30 min)* kW 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37)
Počet otáček* (kluzné vedení, dvoustupňová převodovka ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
Počet otáček* (kluzné vedení, převod řemenem ot/min (8000/10000) (8000/10000) (8000/10000) (8000/10000) (8000/10000) (8000/10000)
Pracovní posuv mm/min 1 - 7000 1 - 7000 1 - 7000 1 - 7000 1 - 7000 1 - 7000
Rychloposuv v ose X m/min 12 10 10 12 10 10
Rychloposuv v ose Y m/min 12 12 12 12 12 12
Rychloposuv v ose Z m/min 12 12 12 12 12 12
*Výkonnější modely na vyžádání

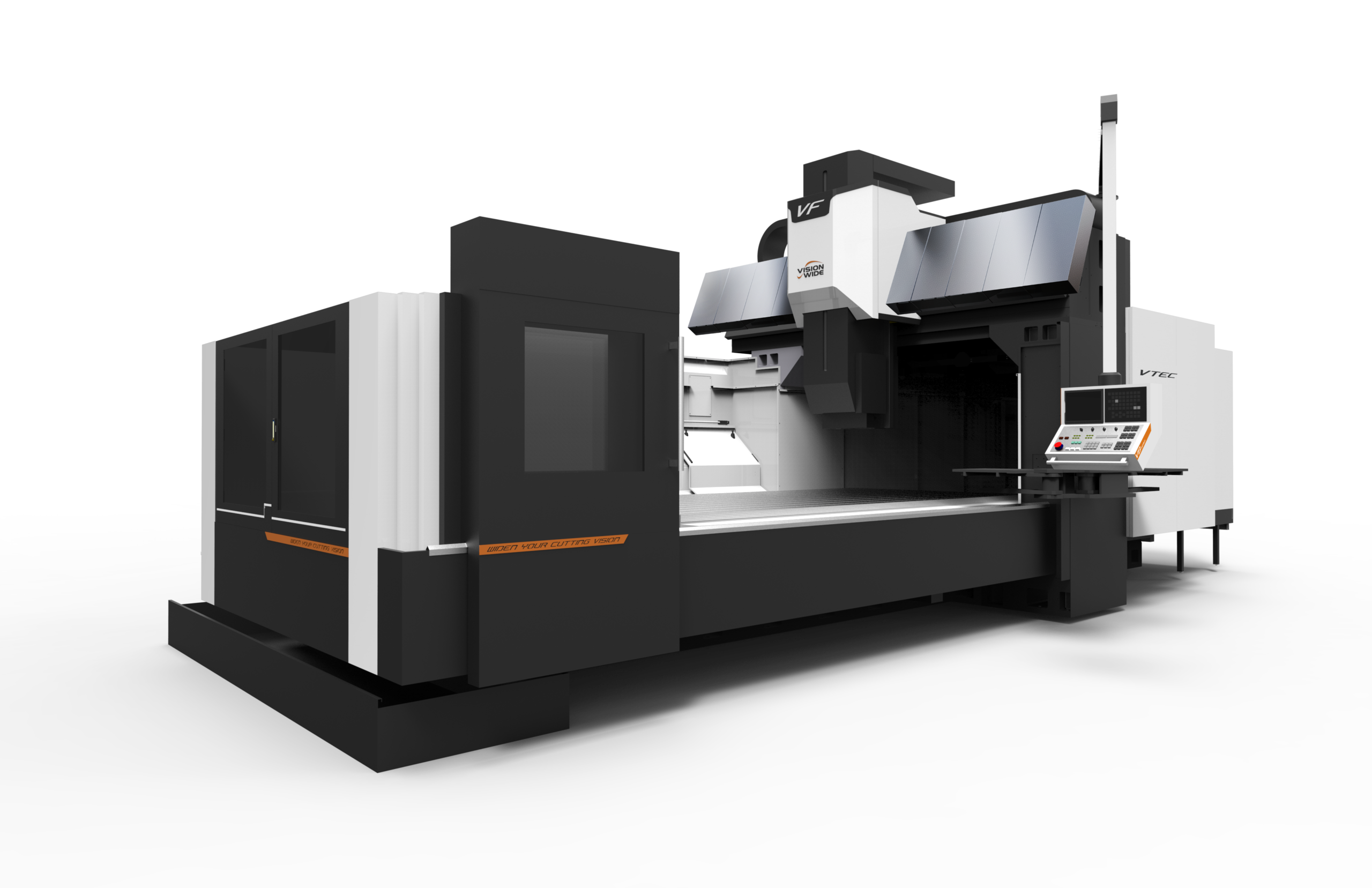

Fotogalerie
