VB řada

Portálové obráběcí centrum s jezdícím stolem pro 3osé až 5stranné obrábění

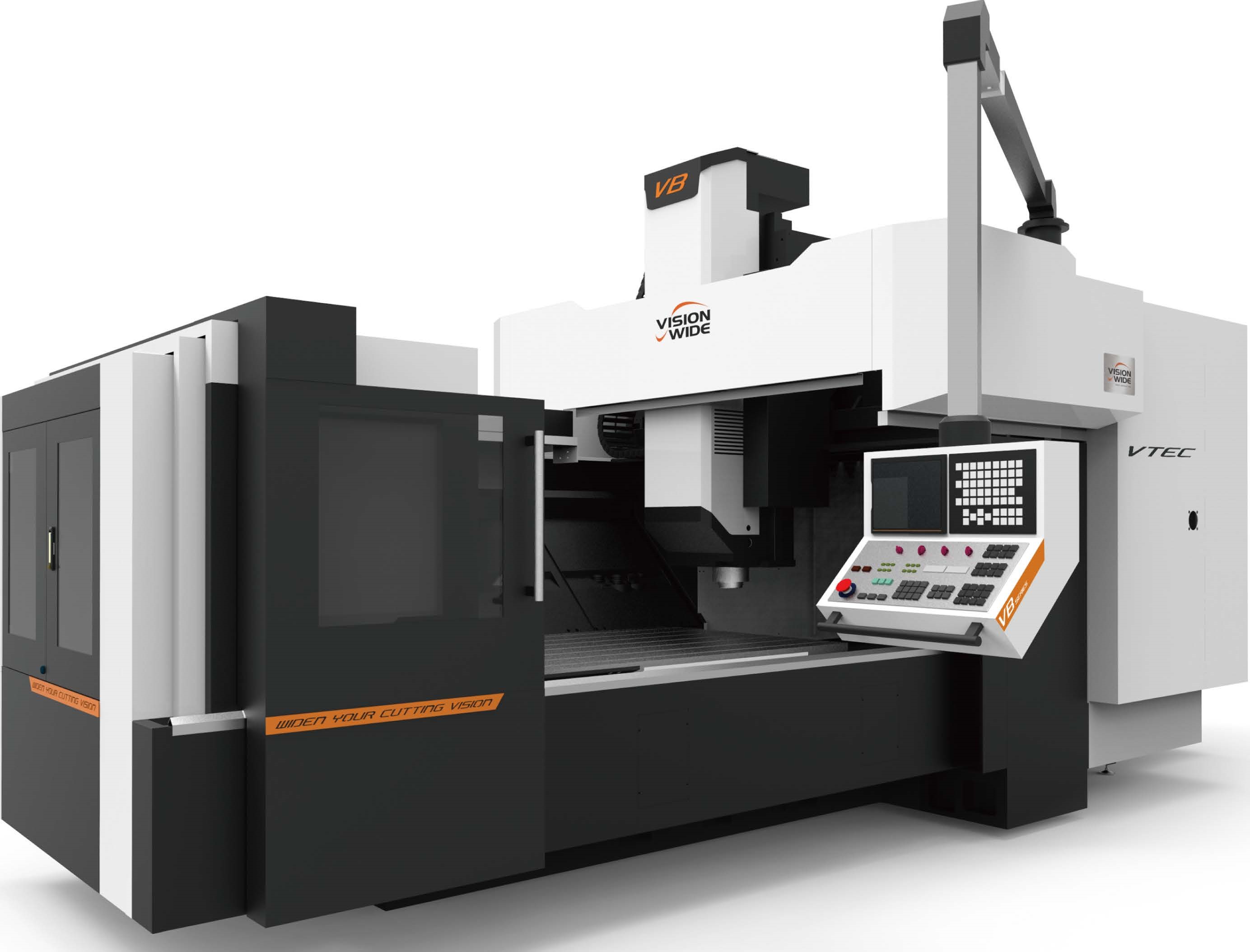

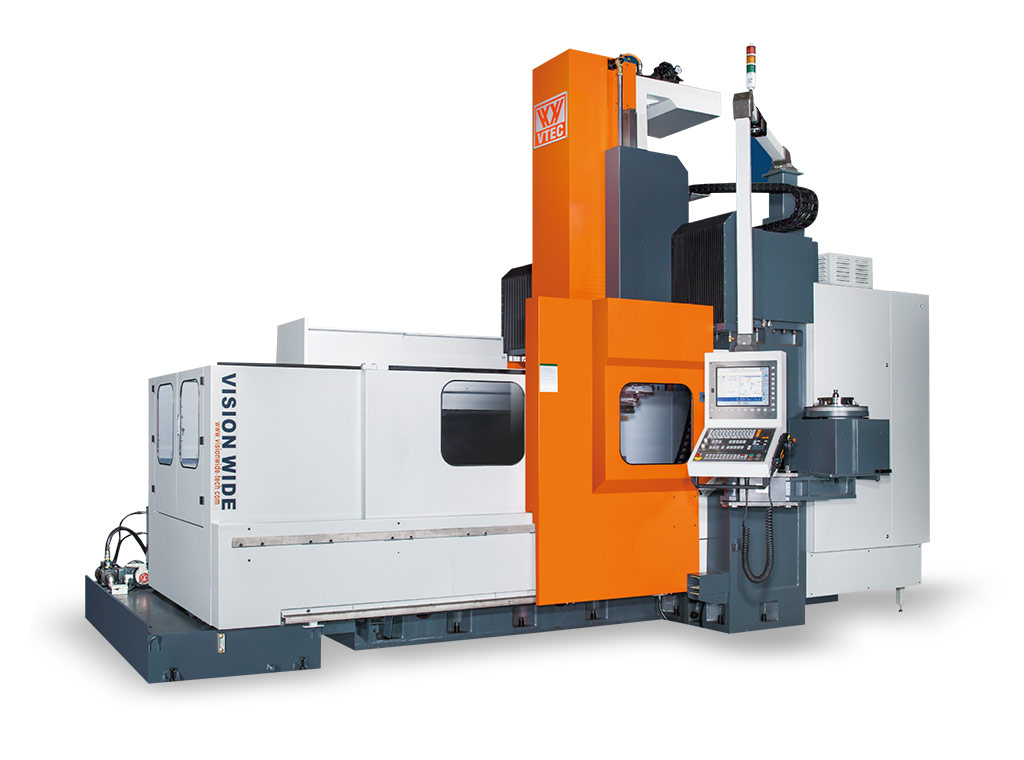

Stroj VB je tříosé CNC portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Na všech lineárních osách je kluzné vedení, které maximálně utlumí vzniklé vibrace při obrábění. Stroj je vhodný pro silové obrábění.

  • 5stranné obrábění s použitím hlav
  • automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
  • automatická výměna nástrojů
  • Osa X od 2000 do 4100 mm
  • Osa Y 1600 / 2000 mm
  • Osa Z 800 mm
  • Řídicí systémy Heidenhein, Siemens, Fanuc

Technické parametry

VB-2016 VB-2516 VB-3016 VB-2020 VB-2520 VB-3020 VB-4020
Osa X (kluzné vedení) mm 2000 2500 3100 2000 2500 3100 4100
Osa Y (kluzné vedení) mm 1600 1600 1600 2000 2000 2000 2000
Osa Z (kluzné vedení) mm 800 (1200) 800 (1200) 800 (1200) 800 (1200) 800 (1200) 800 (1200) 800 (1200)
Pracovní plocha stolu mm 2000 x 1300 2500 x 1300 3100 x 1300 2000 x 1700 2500 x 1700 3100 x 1700 4100 x 1700
Max. zatížení kg 8000 9000 10000 9000 10000 11000 12000
Základní výkon vřetena
(S1/S6 30 min)*
kW 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37) 18,5/22 (22/26) (30/37)
Počet otáček* (kluzné vedení, dvoustupňová převodovka) ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
Počet otáček* (kluzné vedení, převod řemenem) ot/min (8000/10000) (8000/10000) (8000/10000) (8000/10000) (8000/10000) (8000/10000) (8000/10000)
Pracovní posuv mm/min 1 - 7000 1 - 7000 1 - 7000 1 - 7000 1 - 7000 1 - 7000 1 - 7000
Rychloposuv v ose X m/min 15 15 12 15 15 12 12
Rychloposuv v ose Y m/min 15 15 12 15 15 12 12
Rychloposuv v ose Z m/min 15 15 15 15 15 15 15
*Výkonnější modely na vyžádání
