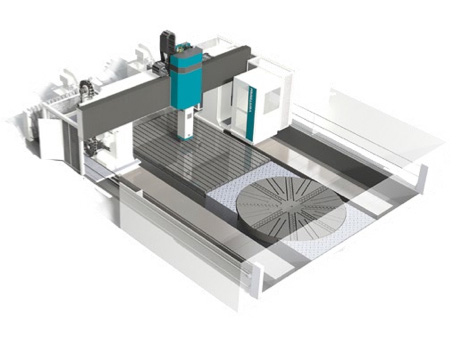

    Vertikální portálové obráběcí centrum Vertiram je zkonstruováno k dokonalému řešení pro rozměrné nebo těžké komponenty, jež jsou obráběny nejlepším možným způsobem pomocí vertikálního vřetena. Nespočet vyvrtávacích, frézovacích a soustružnických operací může být provedeno na jedno upnutí bez nutnosti dalšího přepínání obrobku. Portálová obráběcí centra řady Vertiram je k dispozici s pohyblivým portálem typ (GT) a pohyblivým stolem typ (TT) oba modely mohou být v provedení s pevným a nebo pohyblivým portálem a doplněny na přání o karuselový stůl. Jedná se o vyvrtávací, frézovací a soustružnické centrum pro multifunkční operace. CNC portálové obráběcí centrum Vertiram, může být uzpůsobeno na přání zákazníků s širokou škálou karuselových stolů s nosností od 25 do 300 t, širokou řadou hlav (tak jako univerzální hlavy a pěti osé CNC hlavy a hlavy upravené podle potřeb řešení), výměníky nástrojů a další příslušenství, které zajišťují potřeby pro nejnáročnější požadavky v oborech jako jsou:

    > letectví
    > formy a nástroje
    > těžební průmysl
    > naftové motory
    > energetika
    > všeobecné strojírenství

    > pro vyvrtávání, frézování a soustružení
    > obráběcí centra v provedení s pohyblivými stojany (GT)
    > obráběcí centrum v provedení s pohyblivými stoly (TT)
Široký rozsah průchodnosti mezi stojany od 2100 do 10100 mm. Průchodnost pod vřetenem od 1700 do 5500 mm. Smykadlo Z-osa posuv od 1300 do 2500 mm.
PRACOVNÍ POSUVY
Průchodnost mezi stojany mm 2100 – 5100
Průchodnost pod vřeteno (AL200) mm 2000 – 5500
X osa (stůl) mm 5000 – 13000
Y osa (vřeteník) mm 2500 – 6600
Z osa (smykadlo) mm 1300 – 2500
W osa (příčník – opce) mm 1100 – 3600
STŮL (DESKOVÉ POLE)
Stůl (deskové pole) šířka mm 1500 – 4000
Stůl délka mm 4000 – 12000
Nosnost t 15 – 200
VŘETENÍK
Průřez smykadla mm 500 x 500 – 590 x 590
Max. otáčky vřetena ot/min 3000 – 7000
Převodový rozsah vřetena Přímý Pohon / 4
Max výkon vřetena (S1) kW 45 – 103
Max krouticí moment vřetena (S1) Nm 800 – 10730
PRACOVNÍ POSUVY OS
X,Y,Z,V rychloposuv/pracovní posuv mm/min do 40000
W rychloposuv/pracovní posuv mm/min 3000 – 4000
PRACOVNÍ POSUVY
Průchodnost mezi stojany mm 3000 – 10100
Průchodnost pod vřeteno (AL200) mm 1700 – 5500
X osa (portál) mm 4000 – 6000
mm +N x 1000
Y osa (vřeteník) mm 3000 – 11600
Z osa (smykadlo) mm 1300 – 2500
W osa (příčník – opce) mm 1100 – 3600
STŮL (DESKOVÉ POLE)
Stůl (deskové pole) šířka mm 2000 – 9000
VŘETENÍK
Průřez smykadla mm 500 x 500 – 590 x 590
Max. otáčky vřetena ot/min 3000 – 7000
Převodový rozsah vřetena Přímý Pohon / 4
Max výkon vřetena (S1) kW 45 – 103
Max krouticí moment vřetena (S1) Nm 800 – 10730
PRACOVNÍ POSUVY OS
X,Y,Z,V rychloposuv/pracovní posuv mm/min do 30000
W rychloposuv/pracovní posuv mm/min 3000
