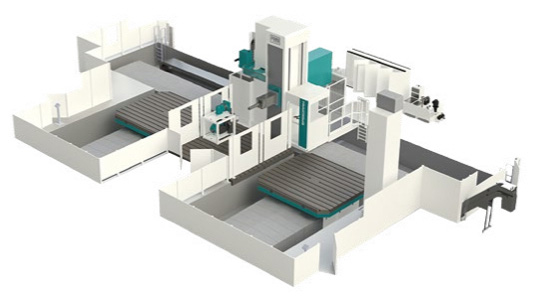

Horizontální vyvrtávací a frézovací stroj deskového typu - Speedram
CNC vyvrtávací a frézovací stroj pro silové obrábění
Řada Speedram je navržena pro velmi vysokou přesnost, výkon a strukturální tuhost a dosahuje tak perfektních výsledků obrábění u nejnáročnějších aplikací u těžkých a velikostně rozměrných komponentů vyžadujících velký úběr materiálu spojený s vysokou pracovní přesností obrábění a kvalitnějšími dokončovacími operacemi, než jen samotné hrubování materiálu. Speedram CNC vyvrtávací a frézovací stroje mohou být vybaveny několika typy zásobníků nástrojů, automatickým výměnným příslušenstvím dle přání zákazníka (dvouosé plynule řízené hlavy, pravoúhlé, univerzální a ortogonální frézovací hlavy a lícní desky) tak, aby byly zajištěny potřeby nejnáročnějších aplikací v oborech jako jsou:> energetika
> ropa & plyn
> těžební průmysl
> loďařství
> všeobecné strojírenství
Řada Speedram má tyto parametry:
> výkon hlavního pohonu 37 – 145 kW
> průměr pracovního vřetena 130 – 320 mm
> vertikální posuv 2000 – 10000 mm
> nosnost otočného stolu 25000 – 600000 kg
| PRACOVNÍ ROZJEZDY | ||
|---|---|---|
| X osa (stojan) | mm | 4000 – 6000 |
| mm | +N x 1000 | |
| Y osa (vřeteník) | mm | 2000 – 10000 |
| Z osa (smykadlo) | mm | 1000 – 1900 |
| W osa (pracovní vřeteno) | mm | 700 – 1600 |
| Z+W osy | mm | 1700 – 3500 |
| VŘETENÍK | ||
| Průřez smykadla | mm | 360 x 400 – 600 x 640 |
| Průměr pracovního vřetena | mm | 130 – 320 |
| Max. otáčky vřetena | ot/m | 1370 – 4000 |
| Převodový poměr | 2 / 3 | |
| Max. výkon vřetena | kW | 37 + 145 |
| Max. krouticí moment vřetena | Nm | 1526 – 30000 |
| Kuželová dutina | ISO 50 / ISO 60 | |
| PRACOVNÍ POSUVY | ||
| Rychloposuvy os X, Y, Z, W / pracovní posuvy | m/min | až 30 |
