Univerzální obráběcí centrum

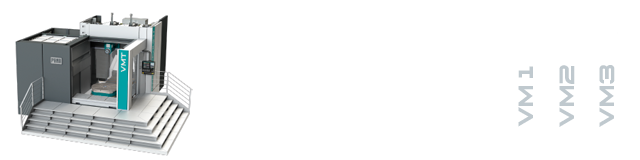

SPEEDMAT VM

Obráběcí centrum pro frézování, vrtání a soustružení
Provedení stroje Speedmat VM nabízí ideální řešení pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování dokonce i u nejtvrdších materiálů. Na tomto univerzálním stroji lze provádět frézování, vrtání a soustružení. Speedmat VM multifunkční obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou příslušenství, která zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:

> letectví
> energetika
> těžební průmysl
> nástroje & formy
> všeobecné strojírenství

Řada Speedmat VM má tři základní modely s těmito parametry:

> velikost palet 1000 × 1000 mm až 2000 × 2500 mm
> max. točný průměr 1500 – 3000 mm
> maximální zatížení stolu 6000 až 12000 kg

PRACOVNÍ ROZJEZDY
X osa (stůl) mm 1700 – 2700
Y osa (vřeteník) mm 1500 – 2700
Z osa (stojan) mm 1300 – 1700
Max. točný průměr obrobku mm 1500 – 3000

STŮL
Velikost stolu nebo palet mm 1000 x 1000 – 2000 x 2000
Nosnost stolu kg 6000 - 12000
Nosnost palety kg 4000 - 10000
C osa pracovní / rychloposuv ot/min 10

VŘETENÍK M ES
Max. otáčky vřetena ot/min 6000 / 9000 12500
Max. výkon vřetena kW 65 85
Max. krouticí výkon vřetena Nm 780 / 500 450
A osa max. krouticí moment Nm 4000 4000
A osa max. moment zpěvnění Nm 8000 8000

PRACOVNÍ ROZJEZDY
X osa (stůl) mm 1700 – 2700
Y osa (vřeteník) mm 1500 – 2700
Z osa (příčník) mm 1300 – 1700
Max. točný průměr mm 1500 – 3000

KARUSELOVÝ (ROTAČNÍ) STŮL
Velikost stolu nebo palet mm ∅ 1250 – 2200
Nosnost stolu t 6 – 8
Nosnost palet t 6 – 8
Max. rychlost otáček ot/min 350 – 200

LINEÁRNÍ OSY
X, Y osy pracovní posuv/rychloposuv mm/min 50000 – 40000
Z osa pracovní posuv/rychloposuv mm/min 40000
Max. zrychlení m/s2 3
X, Y, Z osa posuvová síla kN 15
