Obráběcí centrum SPEEDMAT HP

CNC horizontální obráběcí centrum
    Multifunkční obráběcí horizontální centrum Speedmat HP technologicky poskytuje ideální řešení pro nejnáročnější obráběcí operace vyžadující nejvyšší možnou tuhost a přesnost. Multifunkční schopnosti umožňují frézování, vyvrtávání a soustružnické operace provádět ve stejné pozici. Speedmat HP multifunkční CNC obráběcí centra je možné vyrobit na přání pro zajištění potřeb nejnáročnějších aplikací na v oborech jako jsou:

    > letectví
    > energetika
    > těžební průmysl
    > nástroje & formy
    > všeobecné strojírenství

    > pro vyvrtávání, frézování a soustružení
    > velikost palet 1000×1000 mm – 2000×2500 mm
    > max točný průměr 2000 – 4600 mm
    > nosnost stolu 3 – 35 t
Speedmat HP řada se skládá ze sedmi základních modelů s: velikostí palet od 1000×1000 mm do 2000×2500 mm a nosnost stolu od 3 do 35 t a točný průměr obrobku od 2000 do 4600 mm.
PRACOVNÍ ROZJEZDY
X osa (stůl) mm 2000 – 4600
Y osa (vřeteník) mm 1500 – 3500
Z osa (stojan) mm 1500 – 3200
W osa (vyvrtávací vřeteno) mm 800
Max. točný průměr obrobku mm 2000 – 4600
STOLY
Velikost stolu nebo palety mm 1000 x 1000 – 2000 x 2500
Nosnost stolu t 4 – 35
Nosnost palety t 3 – 32
B osa pracovní/rychloposuv ot/min 2,5 – 10
LINEÁRNÍ OSY (Vřeteník H – HV – A)
X osa rychloposuv/pracovní posuv m/min 25 – 50
Y a Z osy rychloposuv/pracovní posuv m/min 30 – 50
Max zrychlení m/s2 3 – 4
X, Y, Z osová síla kN 20
LINEÁRNÍ OSY (Vřeteník WD)
X osa rychloposuv/pracovní posuv m/min 25 – 40
Y a Z osa rychloposuv/pracovní posuv m/min 30 – 40
X, Y, Z, W osová síla kN 20

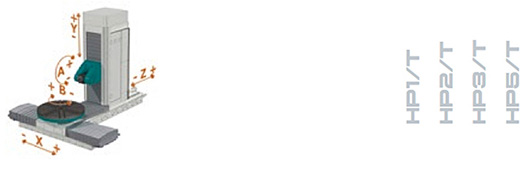

PRACOVNÍ ROZJEZDY
X osa (stůl) mm 2000 – 3800
Y osa (vřeteník) mm 1500 – 3000
Z osa (stojan) mm 1500 – 3200
Max točný průměr mm 2000 – 3800
Max průměr soustružení mm 1600 – 3600
Max vnitřní délka soustružení mm 800 – 1200
KARUSELOVÝ STŮL
Velikost stolu nebo palet mm ∅ 1250 – 2500
Nosnost stolu/palet t 3 – 15
Max nosnost stolu kg*m2 3000 – 15000
B osa pracovní frézovací posuv ot/min 5 – 10
Max výkon vřetena (S1 – 100%) kW 40 – 51
Max kroutící moment vřetena (S1 – 100%) kNm 5 – 16
Max otáčky stolu ot/min 160 – 320
VŘETENÍK
Max. rychlost vřetena ot/min 4500 – 12000
Max. výkon vřetena (S1 – 100%) kW 50 – 105
Max. kroutící moment vřetena (S1 – 100%) Nm 624 – 1210
A osa souvislý moment (S1 – 100%) Nm 4000 – 8000
A osa moment zpevnění Nm 6000 – 12000
VŘETENÍK
Max. rychlost vřetena ot/min 4000 – 6000
Max. výkon vřetena (S1 – 100%) kW 90
Max. kroutící moment vřetena (S1 – 100%) Nm 1500 – 2200
Průměr vyvrtávacího vřetena mm 110 – 160
W osa (vyvrtávací vřeteno) mm 500 – 800
W osa pracovní posuv/rychloposuv m/min 30
