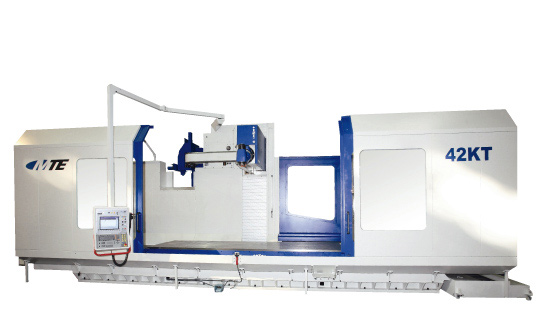

Ložová frézka KT pro výkonné obrábění

Produktivní a přesné obrábění
Všude tam, kde je kladen důraz na produktivní a přesné obrábění, je vhodný model ložové frézky KT. Provedení vodicích ploch v jednotlivých lineárních osách je u tohoto modelu řešeno prostřednictvím valivého lineárního vedení INA. Stroj si zachovává dostatečnou tuhost při zvýšené dynamice posuvu – rychloposuv je na všech osách do 25000 mm/min. Podélná osa X, tj. jezdící stůl, může mít pojezdy od 3000 do 5000 mm, příčná osa Y má pojezd 1500.

Technické parametry

KT 3200 KT 4200 KT 5200
Pojezdy
osa X (podélný) mm 3000 4000 5000
osa Y (příčný) mm 1500 1500 1500
osa Z (vertikální) mm 1500 (2000) 1500 (2000) 1500 (2000)
Stůl
pracovní plocha mm 3200 x 1200 / 1400 4200 x 1200 / 1400 5200 x 1200 / 1400
max. zatížení kg 10000 14000 15000
Vřeteno
automatická univerzální dvouosá hlava (indexace 2,5° x 2,5°) ot/min 4000 (6000) 4000 (6000) 4000 (6000)
automatická univerzální dvouosá hlava (indexace 1° x 2,5°) ot/min 4000 (6000) 4000 (6000) 4000 (6000)
automatická ortogonální hlava (indexace 1° x 1°) ot/min 4000 (6000) 4000 (6000) 4000 (6000)
automatická univerzální dvouosá hlava (indexace 0,001° x 0,001°) ot/min 4000 / 6000 4000 / 6000 4000 / 6000
upínací kužel SK 50 / HSK 100 SK 50 / HSK 100 SK 50 / HSK 100
výkon kW 32 (40) 32 (40) 32 (40)
krouticí moment (32 kW) Nm 2055 (1085) 2055 (1085) 2055 (1085)
Posuvy
posuv mm/min 25000 25000 25000
max. osová síla X, Y, Z N 26000 26000 26000
Ostatní data
řídicí systém Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens
vnitřní a vnější chlazení vzduchem a / nebo vodou bar 20 - 70 20 - 70 20 - 70


Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Nejvíce jsou prodávány pevné dvouosé automatické hlavy AFK s indexací v obou osách po 2,5° a nebo s indexací v ose C po 1°. Hlavy mají zajímavé parametry - otáčky max. 4000 ot/min (6000 ot/min) s maximálním krouticím momentem 2050 Nm (1085 Nm). Dále má MTE i ortogonální hlavu s indexací v obou osách po 1°, hlava má maximální otáčky 4000 ot/min. Všechny hlavy mají opci na olejové chlazení, čímž je zaručena jejich přesnost.
