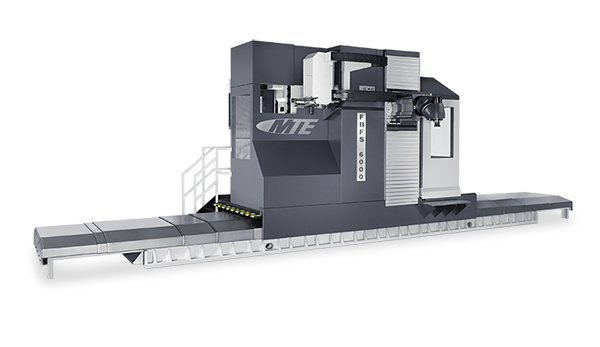

Desková frézka FBF-S

Kombinace maximální tuhosti s vysokorychlostním obráběním
Tato desková frézka má pojízdný stojan s vertikálním pojezdem do 2000 mm a s podélným pojezdem do 10000 mm. Pracovní prostor lze přizpůsobit požadavkům zákazníka – nejčastěji se jedná o deskové pole, které bývá doplněno otočným stolem, který může mít posuvnou osu. Stroj může mít jednu pevnou obráběcí hlavu nebo několik automaticky výměnných obráběcích hlav. Výměna nástrojů je automatická a MTE nabízí zásobníky nástrojů pro 24, 40, 60 a 80 nástrojů. Další příslušenství stroje závisí na individuálních požadavcích konečných uživatelů. Jedná se o velmi univerzální typ stroje, který kombinuje maximální tuhost s vysokorychlostním obráběním, a tím dosahuje vysoké produktivity práce.


Technické parametry

FBF-S 3000 FBF-S 4000 FBF-S 5000 FBF-S 6000 FBF-S 8000 FBF-S 10000 + 2000
Pojezdy
osa X (podélný) mm 3000 4000 5000 6000 8000 10000 do 26000
osa Y (vertikální) mm 1500 (2000 / 2250) 1500 (2000 / 2250) 1500 (2000 / 2250) 1500 (2000 / 2250) 1500 (2000 / 2250) 1500 (2000 / 2250) 1500 (2000 / 2250)
osa Z (příčný) mm 1200 / 1300 1200 / 1300 1200 / 1300 1200 / 1300 1200 / 1300 1200 / 1300 1200 / 1300
Vřeteno
automatická univerzální dvouosá hlava (indexace 2,5° x 2,5°) ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
automatická univerzální dvouosá hlava (indexace 1° x 2,5°) ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
automatická ortogonální hlava
(indexace 1° x 1°)
ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
automatická univerzální dvouosá hlava (indexace 0,001° x 0,001°) ot/min 4000 / 6000 4000 / 6000 4000 / 6000 4000 / 6000 4000 / 6000 4000 / 6000 4000 / 6000
upínací kužel SK 50 / HSK 100 SK 50 / HSK 100 SK 50 / HSK 100 SK 50 / HSK 100 SK 50 / HSK 100 SK 50 / HSK 100 SK 50 / HSK 100
výkon kW 32 32 32 32 32 32 32
krouticí moment Nm 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085)
Posuvy
max. posuv mm/min 25000 25000 25000 25000 25000 25000 25000
max. osová síla X, Y, Z N 26000 X = 28000, Y / Z = 25000 X = 28000, Y / Z = 25000 X = 28000, Y / Z = 25000 X = 28000, Y / Z = 25000 X = 28000, Y / Z = 25000 X = 28000, Y / Z = 25000
Ostatní data
řídicí systém Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens
vnitřní a vnější chlazení vzduchem a / nebo vodou bar 20 - 70 20 - 70 20 - 70 20 - 70 20 - 70 20 - 70 20 - 70



Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Nejvíce jsou prodávány pevné dvouosé automatické hlavy AFK s indexací v obou osách po 2,5° a nebo s indexací v ose C po 1°. Hlavy mají zajímavé parametry - otáčky max. 4000 ot/min (6000 ot/min) s maximálním krouticím momentem 2050 Nm (1085 Nm). Dále má MTE i ortogonální hlavu s indexací v obou osách po 1°, hlava má maximální otáčky 4000 ot/min. Všechny hlavy mají opci na olejové chlazení, čímž je zaručena jejich přesnost.
