Ložová frézka BT pro výkonné obrábění

Dostatečná tuhost při zvýšené dynamice posuvu

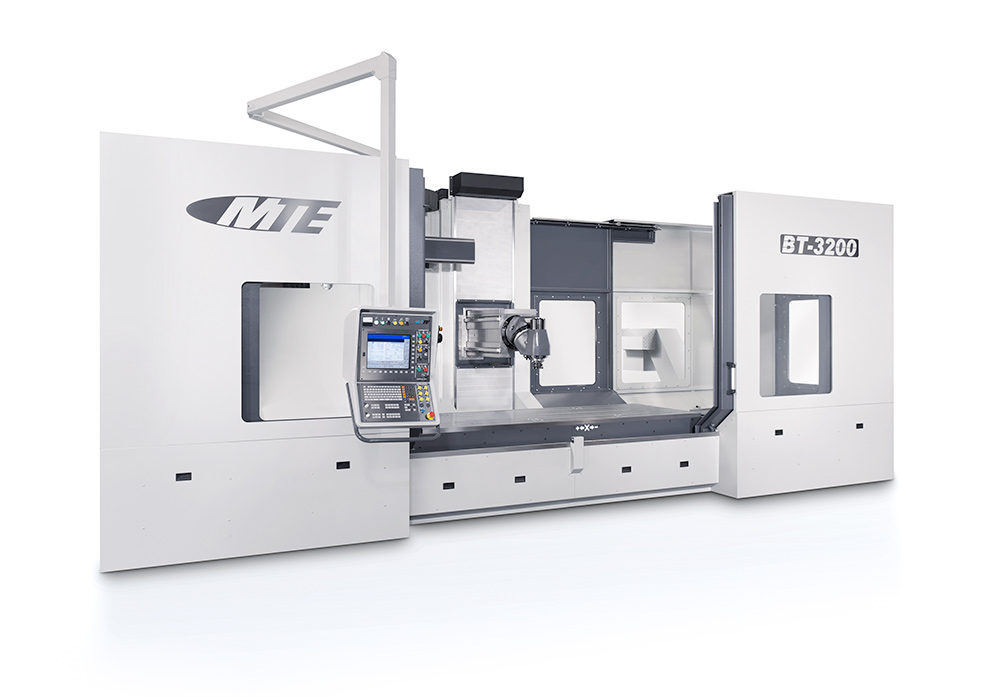

Všude tam, kde je kladen důraz na produktivní a přesné obrábění, je vhodný model ložové frézky BT. Model BT se od modelu BF liší zejména provedením vodicích ploch v jednotlivých lineárních osách, u tohoto modelu je řešeno prostřednictvím valivého lineárního vedení INA. Stroj si zachovává dostatečnou tuhost při zvýšené dynamice posuvu – rychloposuv je na všech osách do 25000 mm/min. Podélná osa X, tj. jezdící stůl, může mít pojezdy od 2000 do 5000 mm.


Technické parametry

BT 2200 BT 2700 BT 3200 BT 4200 BT 5200
Pojezdy
osa X (podélný) mm 2000 2500 3000 4000 5000
osa Y (příčný) mm 1000 (1200 / 1300) 1000 (1200 / 1300) 1000 (1200 / 1300) 1000 (1200 / 1300) 1000 (1200 / 1300)
osa Z (vertikální) mm 1000 (1250 / 1500 / 2000) 1000 (1250 / 1500 / 2000) 1000 (1250 / 1500 / 2000) 1000 (1250 / 1500 / 2000) 1000 (1250 / 1500 / 2000)
Stůl
pracovní plocha mm 2200 x 1000 2700 x 1000 3200 x 1000 4200 x 1000 5200 x 1000
max. zatížení kg 7200 9000 11000 13000 15000
Vřeteno
automatická univerzální dvouosá hlava
(indexace 2,5° x 2,5°)
ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
automatická univerzální dvouosá hlava
(indexace 1° x 2,5°)
ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
automatická ortogonální hlava
(indexace 1° x 1°)
ot/min 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000) 4000 (6000)
upínací kužel SK 50 / HSK 100 SK 50 / HSK 100 SK 50 / HSK 100 SK 50 / HSK 100 SK 50 / HSK 100
výkon kW 32 32 32 32 32
krouticí moment Nm 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085) 2055 (1085)
Posuvy
posuv mm/min 25000 25000 25000 25000 25000
max. osová síla X, Y, Z N 21500 21500 21500 21500 21500
Ostatní data
řídicí systém Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens Heidenhein / Siemens
vnitřní a vnější chlazení vzduchem a / nebo vodou bar 20 - 70 20 - 70 20 - 70 20 - 70 20 - 70


Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Nejvíce jsou prodávány pevné dvouosé automatické hlavy AFK s indexací v obou osách po 2,5° a nebo s indexací v ose C po 1°. Hlavy mají zajímavé parametry - otáčky max. 4000 ot/min (6000 ot/min) s maximálním krouticím momentem 2050 Nm (1085 Nm). Dále má MTE i ortogonální hlavu s indexací v obou osách po 1°, hlava má maximální otáčky 4000 ot/min. Všechny hlavy mají opci na olejové chlazení, čímž je zaručena jejich přesnost.
