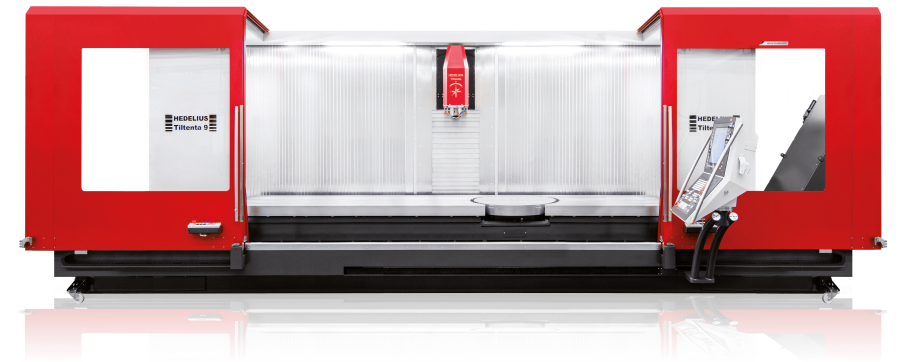

Obráběcí centrum Tiltenta 9 4600

Extra velký pracovní prostor
  • Univerzální 5osé obráběcí centrum s plynule otočným hlavním vřetenem
  • 4 osy v nástroji a 1 osa v obrobku pro maximální přesnost
  • Extra velký posuv v ose X 4600 mm
  • Čelní obrábění až do cca 3600 mm
  • Na přání lze dodat s integrovaným zátěžovým otočným stolem
    (nosnost až 1800 kg)
  • 3 a 5osé obrábění v rozděleném pracovním prostoru na vyžádání

Synonymum vysoce přesného obrábění
Zvláštní provedení os Y a Z, jakož i konstantní vzdálenost mezi hlavním vřetenem a vedením obou os zaručují vysoce přesné obrábění. Posuvové části os jsou silně žebrované, což vede k minimalizaci vibrací. Osa Z je chráněna před teplem a průvanem.

Spousta místa
S pojezdy 4600 x 900 x 900 mm (osy X/Y/Z) T9 4600 nabízí spoustu místa pro různorodá obrábění. Ať už je to vertikální obrábění obrobků až do délky 4600 mm nebo výkonné 3 a 5osé obrábění sériových dílů v děleném pracovním prostoru.

Zásobník nástrojů s 60 nástroji jako standard
Řada T9 přesvědčuje nejen velkými pojezdy ale i 60místným zásobníkem nástrojů, který patří k základnímu vybavení. Na vyžádání může být rozšířen pohotovostním zásobníkem HEDELIUS až o 190 míst.

Plně otočné hlavní vřeteno
Plně otočné hlavní vřeteno umožňuje vícestranné obrábění díky 5osému simultánnímu obrábění. Díky této všestrannosti se T9 používá v strojírenství, při výrobě nástrojů a forem, při obrábění hřídelí a válců a v leteckém průmyslu.

Technické parametry
X-, Y-, Z-pojezd 4600 / 4030 x 900 x 900 / 1005 mm
Rozsah naklápění -5 – +98°/-98° – +98°
Rozdělení pracovního prostoru 2 x 2025 mm
Počet otáček 12000 / 14000 / 18000 ot/min
Výkon vřetena 22 / 29 / 35 kW
Upínací kužel vřetena SK 40 / HSK A63
Rychloposuvy os X-, Y-, Z- 40 / 40 / 40 m/min
Odměřovací systém přímý
Počet nástrojů 60 / 190
Řídicí systém Heidenhain iTNC 640 / Sinumerik 840D SL
Upínací plocha NC otočného stolu Ø 900 mm
Nosnost stolu 5000 kg
Točný průměr stolu Ø 1250 mm
