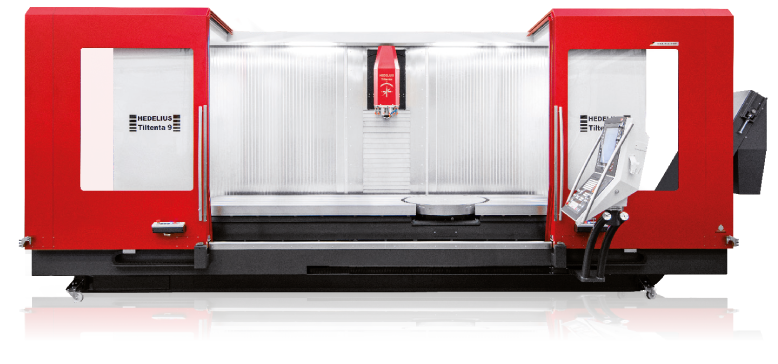

Obráběcí centrum Tiltenta 9 3600
Extra velký pracovní prostor
- Univerzální 5osé obráběcí centrum s plynule otočným hlavním vřetenem
- 4 osy v nástroji a 1 osa v obrobku pro maximální přesnost
- Extra velký posuv v ose X 3600 mm
- Čelní obrábění až do cca 2020 mm
- Na přání lze dodat s integrovaným zátěžovým otočným stolem
(nosnost až 1800 kg) - 3 a 5osé obrábění v rozděleném pracovním prostoru na vyžádání
Synonymum vysoce přesného obrábění
Zvláštní provedení os Y a Z, jakož i konstantní vzdálenost mezi hlavním vřetenem a vedením obou os zaručují vysoce přesné obrábění. Posuvové části os jsou silně žebrované, což vede k minimalizaci vibrací. Osa Z je chráněna před teplem a průvanem.
Spousta místa
S pojezdy 3600 x 900 x 900 mm (osy X/Y/Z) T9 3600 nabízí spoustu místa pro různorodá obrábění. Ať už je to vertikální obrábění obrobků až do délky 3600 mm nebo výkonné 3 a 5osé obrábění sériových dílů v děleném pracovním prostoru.
Řada T9 přesvědčuje nejen velkými pojezdy ale i 60místným zásobníkem nástrojů, který patří k základnímu vybavení. Na vyžádání může být rozšířen pohotovostním zásobníkem HEDELIUS až o 190 míst. Plně otočné hlavní vřeteno
Plně otočné hlavní vřeteno umožňuje vícestranné obrábění díky 5osému simultánnímu obrábění. Díky této všestrannosti se T9 používá v strojírenství, při výrobě nástrojů a forem, při obrábění hřídelí a válců a v leteckém průmyslu.
| Technické parametry | |
|---|---|
| X-, Y-, Z-pojezd | 3600 / 3020 x 900 x 900 / 1005 mm |
| Rozsah naklápění | -5 – +98°/-98° – +98° |
| Rozdělení pracovního prostoru | 2 x 1525 mm |
| Počet otáček | 12000 / 14000 / 18000 ot/min |
| Výkon vřetena | 22 / 29 / 35 kW |
| Upínací kužel vřetena | SK 40 / HSK A63 |
| Rychloposuvy os X-, Y-, Z- | 40 / 40 / 40 m/min |
| Odměřovací systém | přímý |
| Počet nástrojů | 60 / 190 |
| Řídicí systém | Heidenhain iTNC 640 / Sinumerik 840D SL |
| Upínací plocha NC otočného stolu | Ø 900 mm |
| Upínací plocha | 4080 x 900 mm |
| Nosnost stolu | 4000 kg |
| Točný průměr stolu | Ø 1250 mm |
