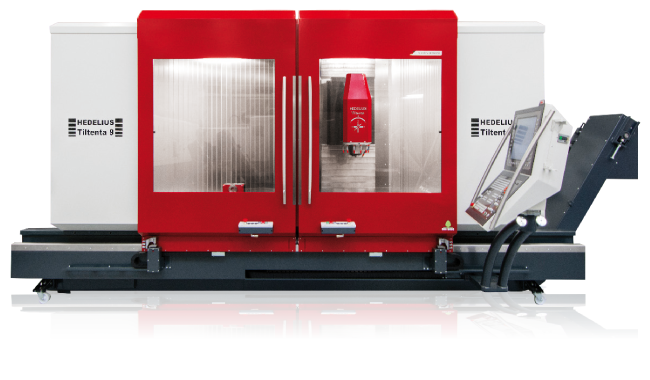

Obráběcí centrum Tiltenta 9 2600

Nadrozměrné osy X, Y, a Z
  • Univerzální 5osé obráběcí centrum z řady T
  • S neomezeným naklápěcím hlavním vřetenem
  • Integrovaný NC otočný stůl s vysokou nosností
  • Velká pracovní plocha s pojezdem X 2600 mm
  • Rozdělený pracovní prostor
  • Rychlá výměna nástroje

Standard pro výkon a přesnost
S velkými pracovními posuvy v osách Y a Z, plynule polohovatelným naklápěcím vřetenem a integrovaným otočným stolem pro vysoké zatížení Tiltenta® 9 od HEDELIUSu otevírá tento stroj nové možnosti ve světě přesného 5osého obrábění. Univerzální koncept Tiltenta® je vhodný zejména pro mnoho obráběcích operací pro výrobce nástrojů a forem.

Otočný stůl pro vysoké zatížení
T9 2600 přesvědčí svoji kompaktností a masivní konstrukcí. Obráběcí centrum je doplněno o NC otočný stůl, na kterém je možné obrábět velmi těžké obrobky až do hmotnosti 1800 kg.

Vysoká přesnost a výkon
Kapalinou chlazený CELOX® motor vřetena s otáčkami až 18000 ot/min garantuje vysoký frézovací výkon v každé poloze natočení vřetena. Ve vertikálním nebo horizontálním rozsahu T9 produkuje vysoce přesné kompletní obrobky s impozantní lehkostí.

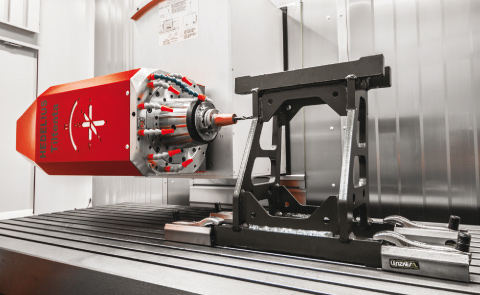

Naklápěcí vřeteno
Plynule polohovatelné naklápěcí vřeteno umožňuje vícestranné obrábění pomocí 5osého souběžného obrábění. Díky této univerzální vlastnosti nachází T9 uplatnění zejména u výrobců nástrojů a forem, výrobců převodových skříní a jednoúčelových strojů a v leteckém průmyslu.

Technické parametry
X-, Y-, Z-pojezd 2600/2030 x 900 x 900/1005 mm
Rozsah naklápění -5 – +98°/-98° – +98°
Upínací plocha stolu 3080 x 900 mm
Počet otáček 12000/14000/18000 ot/min
Výkon vřetena 22/29/35 kW
Upínací kužel vřetena SK 40/HSK A63
Rychloposuvy os X-, Y-, Z- 40/40/40 m/min
Odměřovací systém přímý
Počet nástrojů 60/190
Řídicí systém Heidenhain iTNC 530/Sinumerik 840D
